HyperionHP-Z5025-201外转子无刷电机结构设计

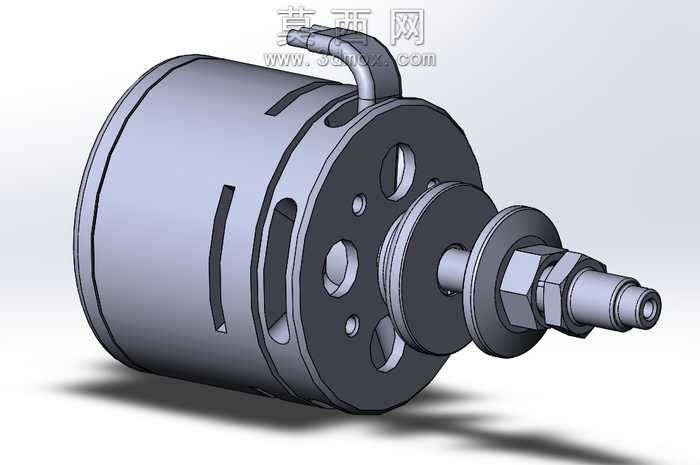

本模型为高性能外转子无刷电机的三维结构设计，建模过程严格遵循动力类电机的实际工程尺寸规范，首先通过旋转凸台特征构建电机的定子基座与外转子壳体主体，壳体表面开设多组通风槽结构，用于电机高负载运行时的空气流通散热，避免持续工作出现过热退磁问题。建模时对转子输出轴部分做了精细化特征处理，依次设计出轴肩定位结构、螺纹锁紧段、输出连接端，配套的锁紧螺母、定位垫片均按照标准紧固件尺寸独立建模，装配时严格对齐同轴度公差，保证输出轴转动时的动平衡精度。定子端的安装孔位按照圆周均布规则阵列生成，孔位尺寸适配常用的电机安装座固定规格，出线端的防护弯管采用扫描特征生成，弯折弧度符合线材防护的工程要求，避免线材与转子壳体发生运动干涉。材质渲染阶段，电机壳体与转子部分赋予哑光银灰色金属材质，模拟铝合金阳极氧化的表面质感，输出轴与紧固件赋予亮面金属材质体现机加工的光洁度，通风槽内部做深色哑光处理凸显结构层次感，整体渲染采用柔和的侧方打光，清晰呈现壳体的曲面弧度、各部件的装配间隙与结构细节。设计过程中充分考虑该款电机的高功率应用场景，整体结构紧凑重量控制在575克，适配10s锂电37V电压工况，可承载2000W左右的功率输出，输出轴可适配16x8至18x10规格的螺旋桨，兼顾轻量化与结构强度，各部件的装配关系完全符合实际无刷电机的生产装配逻辑，可用于动力系统的结构验证、安装适配模拟以及相关教学演示场景。
