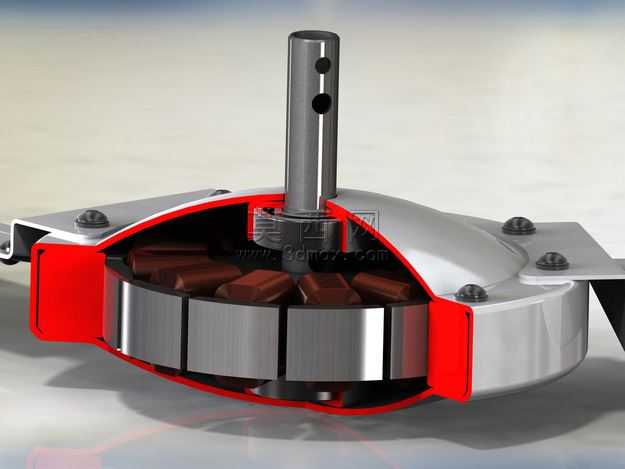

吊扇驱动电机内部结构剖视三维设计

本作品为吊扇核心驱动电机的剖视展示三维模型，建模阶段采用自顶向下的设计思路，先依据吊扇的额定功率、运行转速、安装尺寸参数确定整体外形轮廓，再逐层拆分内部功能部件完成细节构建。建模过程中对电机外壳做了半剖处理，既保留了外部装配结构的完整性，又能清晰呈现内部核心组件的排布逻辑，外壳上的固定螺栓孔、中心输出轴的径向定位孔、端盖的卡扣装配位都按照实际生产尺寸1:1还原，保证各部件的装配公差符合机械设计规范。材质渲染阶段针对不同部件做了差异化的材质表现：中心输出轴采用抛光金属材质，还原钢材加工后的金属光泽与表面粗糙度；定子绕组部分采用深棕红的绝缘漆材质，模拟漆包线浸漆后的哑光质感；外围的永磁磁钢块做了亮面镀铬金属效果，区分磁钢与定子的材质差异；外壳主体采用银灰色磨砂金属材质，还原铸铝外壳的表面质感，剖切面边缘做了高亮红色标识，清晰区分剖切边界与实体结构，让内部结构的展示更具层次感。结构设计上完整还原了吊扇电机的外转子结构逻辑：中心固定轴作为定子的安装基座，定子铁芯上的绕组槽位、绝缘骨架都做了精细化建模，外围的外转子壳体内壁均匀排布永磁体，端盖通过螺栓与转子壳体紧固，输出轴与定子固定、转子壳体直接连接扇叶的传动逻辑清晰可辨，各部件之间的装配间隙、定位止口都做了准确还原，能够直观展示吊扇电机通电后转子带动外壳与扇叶旋转的工作原理。渲染阶段采用工作室柔光打光方案，主光源从斜上方投射，突出金属部件的高光反射与结构轮廓，辅助光源补光消除暗部死黑，让内部绕组、磁钢、轴件的细节都能清晰呈现，背景采用浅灰色渐变，避免多余元素干扰结构展示，整体模型既可以作为家电结构设计的参考素材，也可用于电机原理的教学演示，帮助观者快速理解吊扇电机的内部构造与运行逻辑。
