内螺纹连接手动球阀三维结构设计

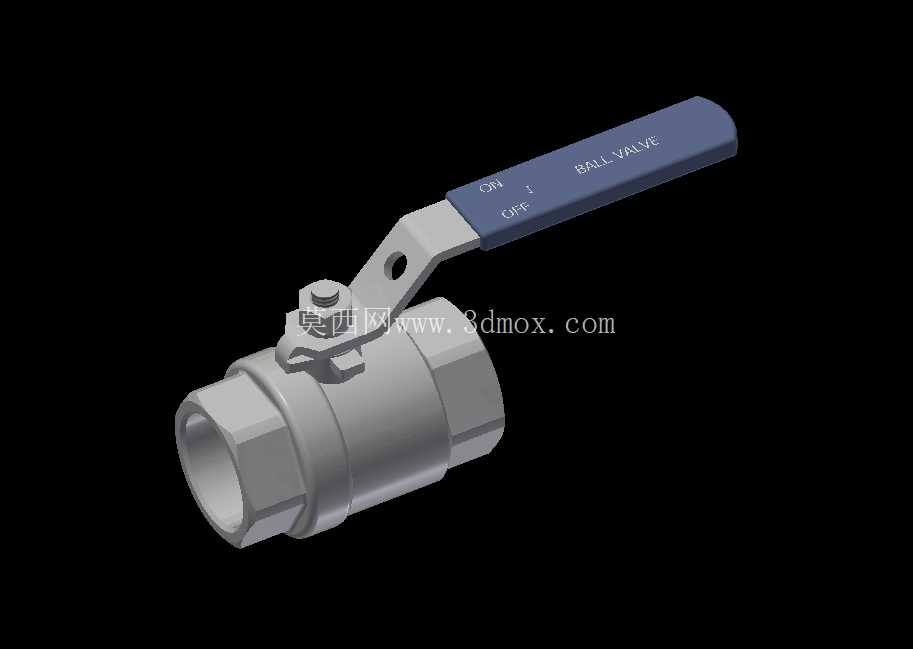

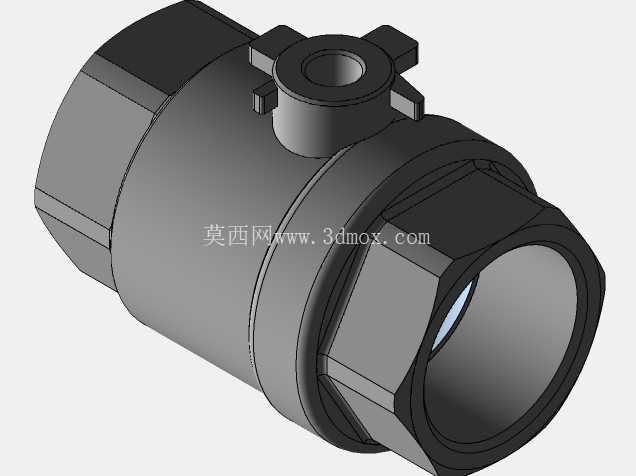

　　这款手动球阀的三维结构完整还原了实物的装配逻辑，可直接用于民用给排水、小型化工管路、暖通循环系统的管路通断控制场景，作为管路系统中最常用的截断类构件，它依靠带通孔的球体绕阀杆轴线旋转90度即可完成全开或全关动作，操作行程短，启闭响应快，流道通畅无明显缩径，介质流经时的压力损失远小于同口径的截止阀类产品。从结构设计逻辑来看，整体采用两片式阀体组合结构，两端为标准内螺纹接口，可直接与同规格的外螺纹管路旋合连接，无需额外焊接法兰，安装空间占用小，适合管径不大、安装位置紧凑的管路布设场景；球体采用精加工球面配合PTFE密封阀座，密封面贴合均匀，低压工况下也能保证可靠的截断密封效果，不会出现内漏问题。

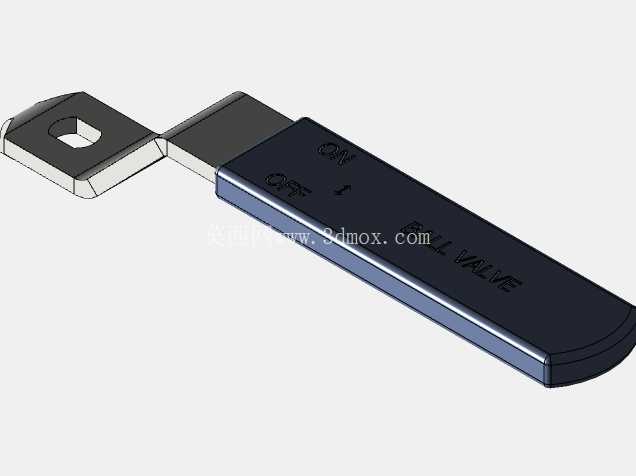

　　手柄部分采用扁钢冲压成型的杠杆结构，手柄长度经过力矩匹配设计，操作人员无需借助额外工具，徒手即可完成启闭操作，手柄表面压制有启闭方向标识，可直观判断当前阀门的开关状态，避免误操作。在安装边界设计上，建模时严格遵循通用内螺纹球阀的外形尺寸规范，阀体两端的螺纹同轴度、阀体总长度、手柄旋转所需的预留空间都按照实际安装工况做了约束，将该模型导入管路装配体时，不会出现与周边管路、支架构件的干涉问题；阀杆与阀体的配合处设置了密封填料结构，可防止介质从阀杆位置外漏，填料压盖的压紧行程也预留了足够的调整量，长期使用出现密封磨损时，可通过压紧压盖补偿密封量，延长阀门的整体使用寿命。

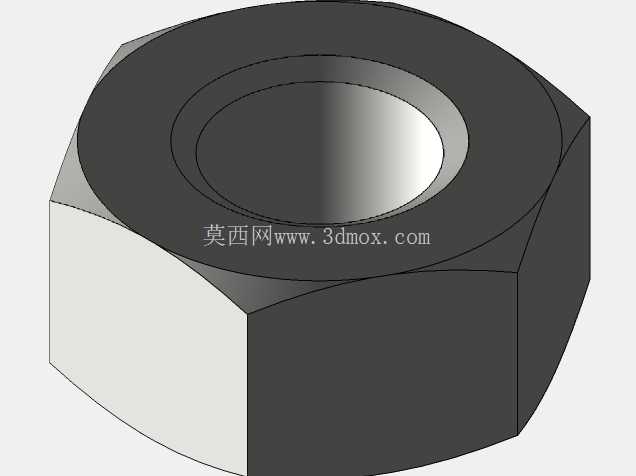

　　模型的所有装配关系都按照实际生产装配逻辑设置，阀体、球体、阀座、阀杆、手柄、压紧螺母各个零件之间的配合间隙都符合机械加工的公差要求，既可以作为三维建模练习的参考范例，也能用于设备选型阶段的管路排布预演，帮助设计人员提前确认安装空间、匹配接口规格，减少现场安装时的适配问题。
