内燃机活塞连杆组件结构设计

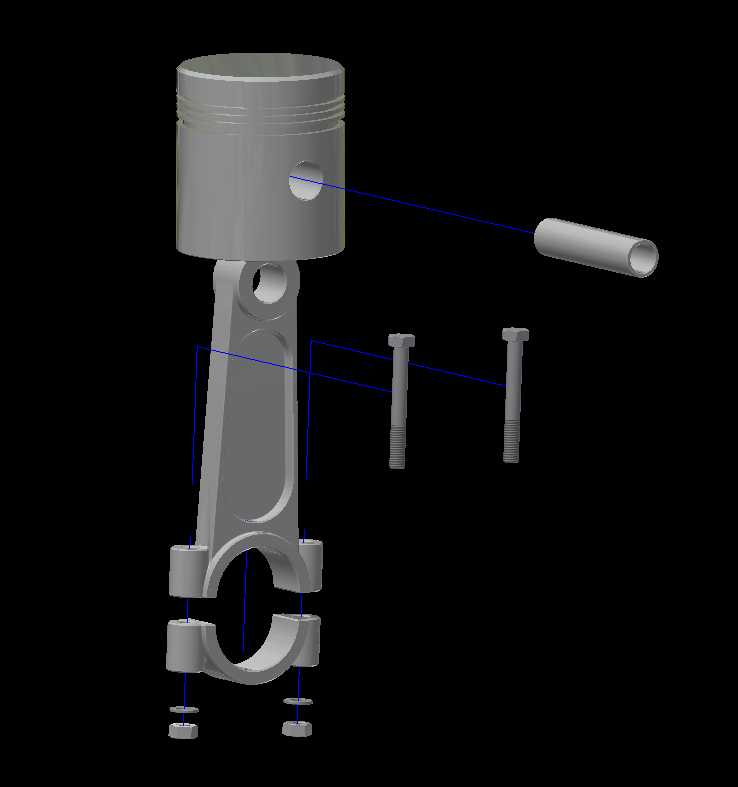

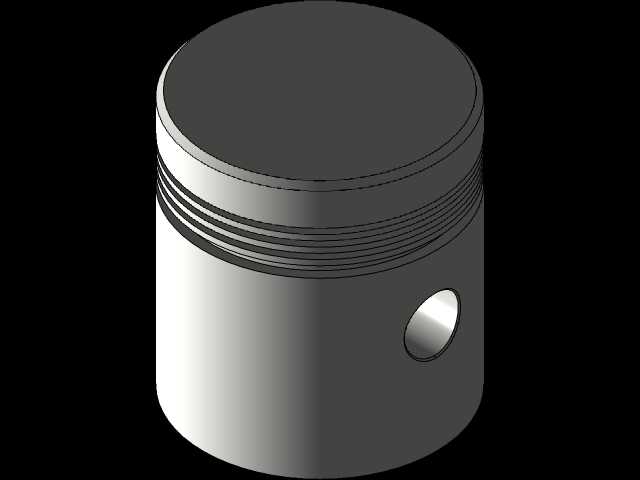

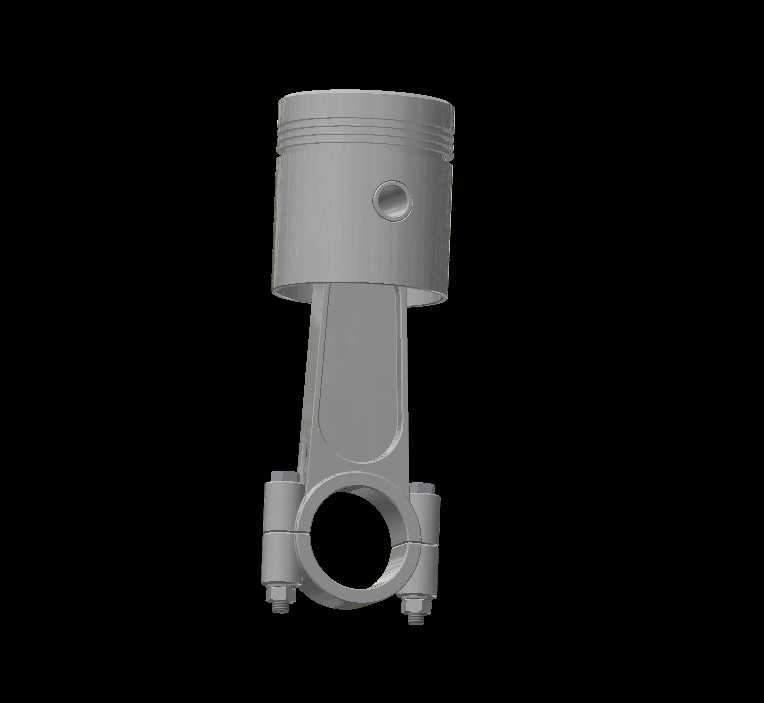

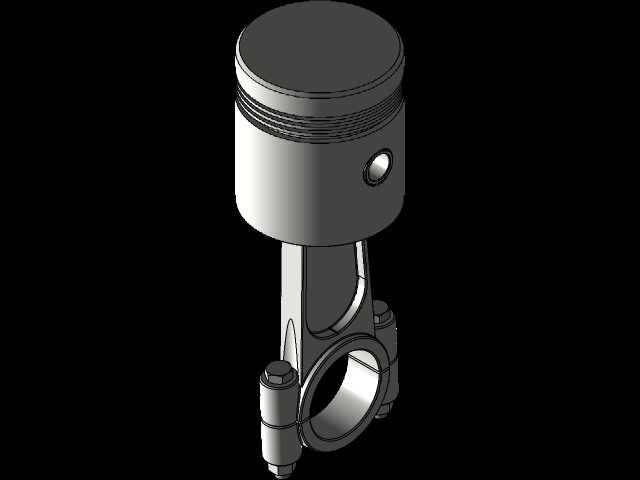

　　这套活塞连杆组件是往复式动力机械的核心运动转换部件，主要承担气缸内燃气压力传递、将活塞的往复直线运动转化为曲轴旋转运动的核心功能，广泛应用在小排量通用汽油机、小型空压机、低压减压阀配套动力端等场景中。从结构设计逻辑来看，活塞部分采用了等壁厚筒式结构，顶部为平岸设计，适配平顶燃烧室的压缩比需求，环带区域预留了三道环槽位置，分别对应两道气环与一道油环的安装空间，气环槽用于密封燃烧室高压燃气，避免做功行程压力下窜至曲轴箱，油环槽则负责刮除气缸壁面多余润滑油，防止机油窜入燃烧室参与燃烧。

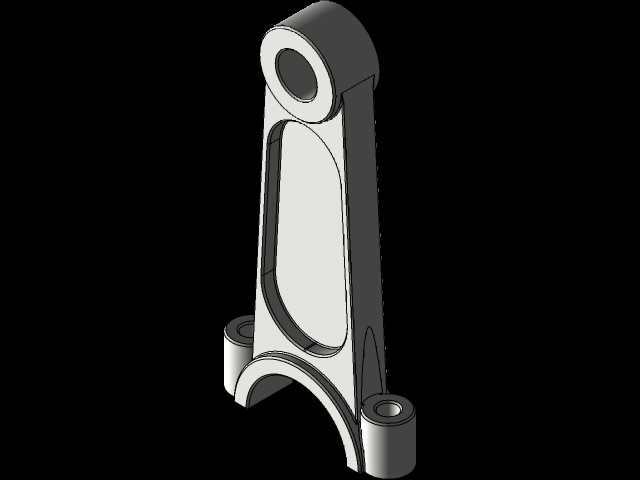

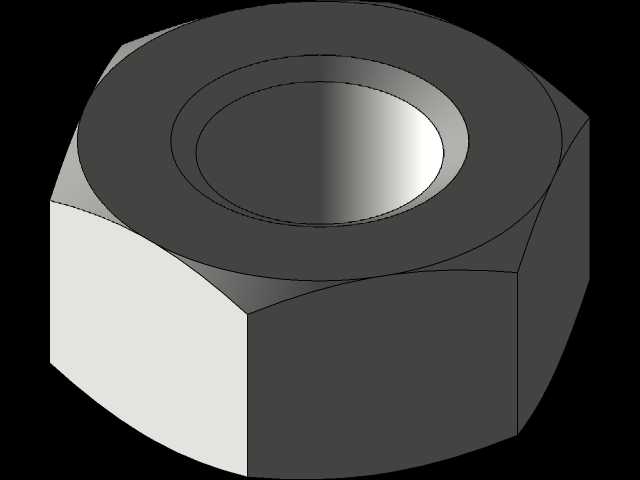

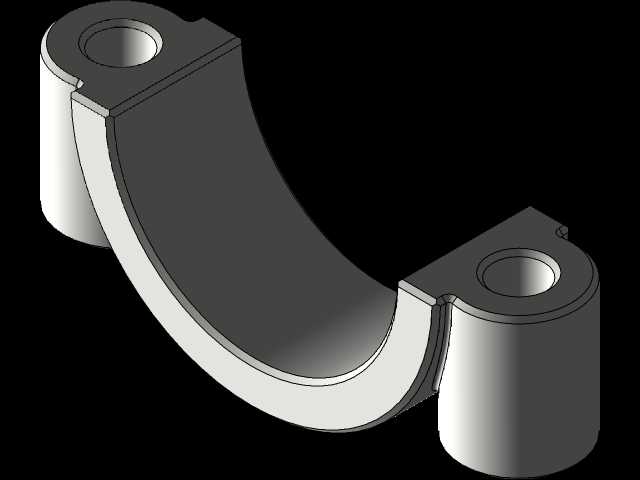

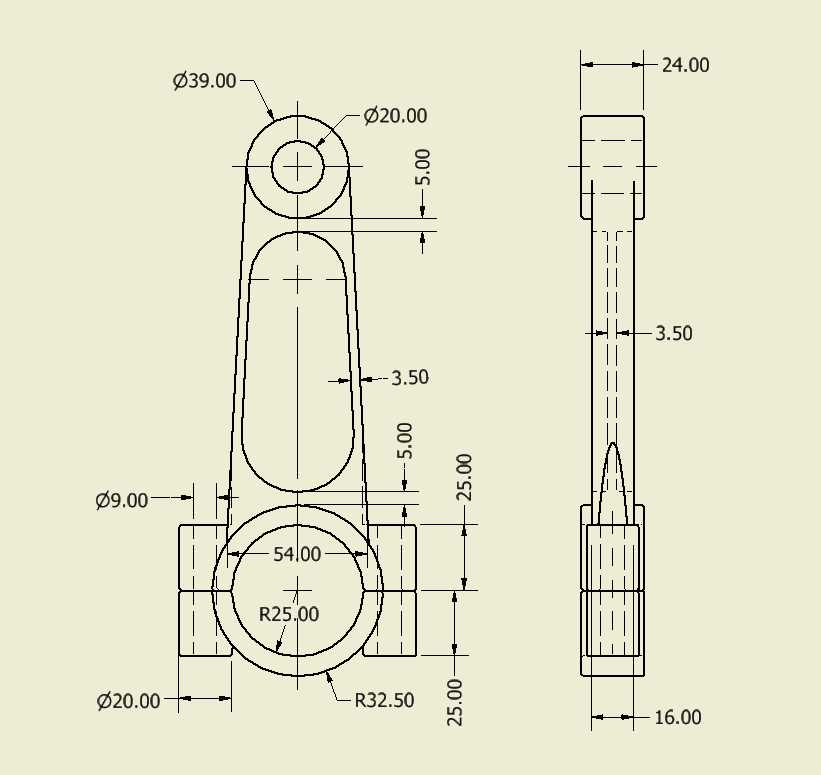

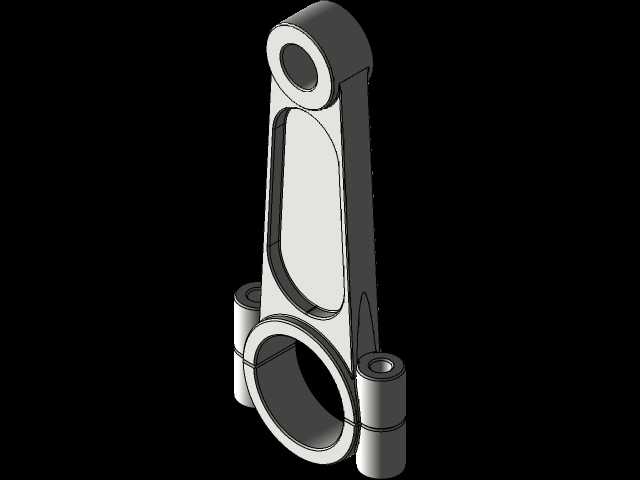

　　活塞销孔采用了浮动式销座设计，销座两侧加工有挡圈槽，用于安装孔用弹性挡圈，限制活塞销的轴向窜动，避免销端刮蹭气缸内壁造成拉缸故障，销孔与活塞销的配合间隙经过匹配设计，常温下保留微量过盈，工作温度升高后活塞销座热膨胀量大于活塞销，形成合适的工作间隙，保证活塞销可在销孔内缓慢转动，均匀磨损提升使用寿命。连杆部分采用了工字形截面杆身设计，相比等截面圆杆，工字形截面在相同材料重量下具备更高的抗弯截面模量，可更好承受做功行程的交变冲击载荷与往复惯性力，杆身从小头到大头采用平滑过渡的变截面设计，避免应力集中在截面突变位置引发疲劳断裂。连杆小头为整圆式衬套安装结构，内部可压入铜基合金衬套，与活塞销形成滑动摩擦副，衬套表面加工有布油槽，可储存少量润滑油，在活塞摆动过程中形成油膜降低摩擦磨损。连杆大头为剖分式结构，采用连杆盖与杆身分体设计，结合面为平切口形式，通过两根高强度连杆螺栓实现紧固，螺栓孔位置加工有定位沉台，保证连杆盖与杆身的装配定位精度，大头内孔用于安装轴瓦，与曲轴连杆轴颈配合，将活塞传递的推力转化为曲轴的旋转扭矩。

　　从安装边界来看，活塞外径与气缸内径采用基孔制间隙配合，配合间隙根据工作温度区间设定，保证热态下活塞膨胀后不会出现卡缸，同时冷态下不会因间隙过大出现敲缸异响；连杆大头的开合尺寸需匹配曲轴连杆轴颈的直径，装配时连杆螺栓需按照规定扭矩分三次对称拧紧，避免连杆盖受力不均出现变形；活塞销的长度需小于活塞销孔外侧的间距，保证挡圈安装后活塞销无轴向窜动空间，同时销的长度不能过短，避免销座局部应力过大出现开裂。

　　在实际工况中，这套组件需要承受最高十几个兆帕的燃气爆发压力，同时每分钟数千次的往复运动带来的交变惯性力，因此结构设计时所有过渡圆角都经过优化，避免锐角引发的应力集中，杆身的截面变化率控制在合理范围，保证刚度与强度的平衡，既不会因刚度过大增加不必要的往复质量，也不会因刚度不足出现弯曲变形导致活塞偏磨。在减压阀配套的动力驱动场景中，这套组件的运动精度直接影响阀门的启闭响应速度与压力控制稳定性，活塞与缸筒的密封性能决定了动力腔的压力建立效率，连杆的运动平顺性则直接影响整体设备的振动水平与运行噪音，因此建模过程中对各配合面的形位公差做了对应匹配，活塞销孔与连杆小头孔的平行度、连杆大头孔与小头孔的中心距公差、活塞环槽的平面度都按照通用动力机械的行业标准设定，可直接用于结构验证、装配干涉检查以及后续的工程图输出。
