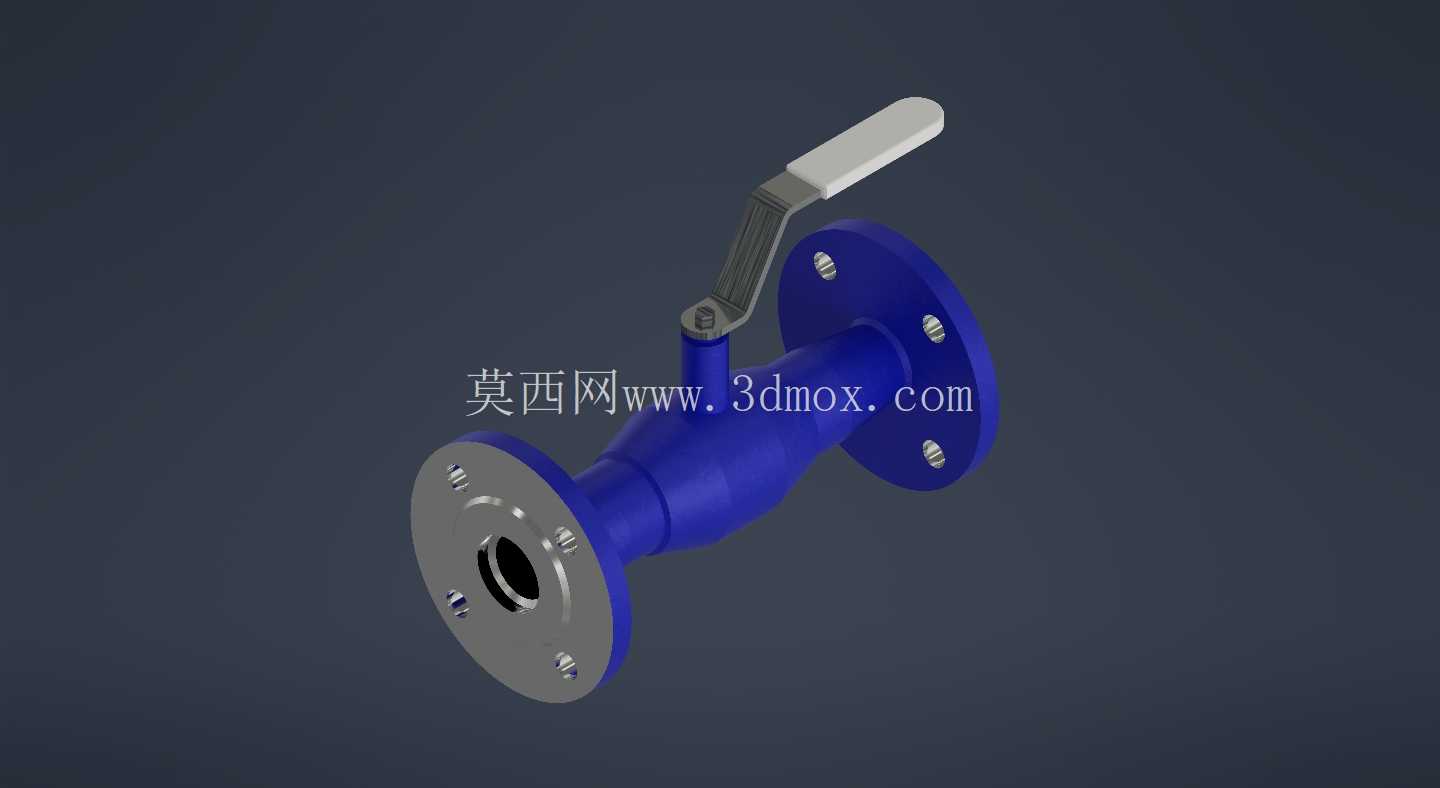

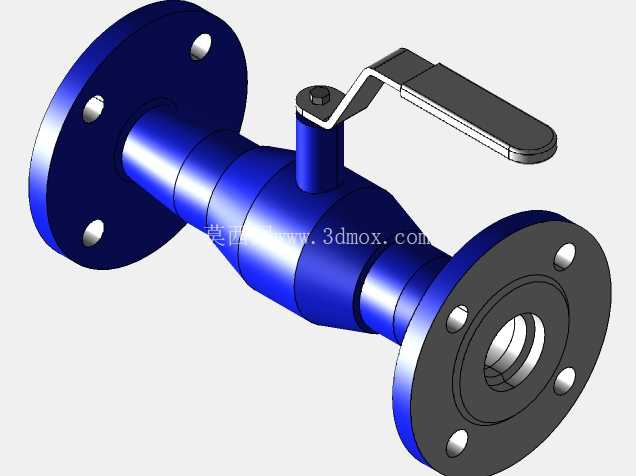

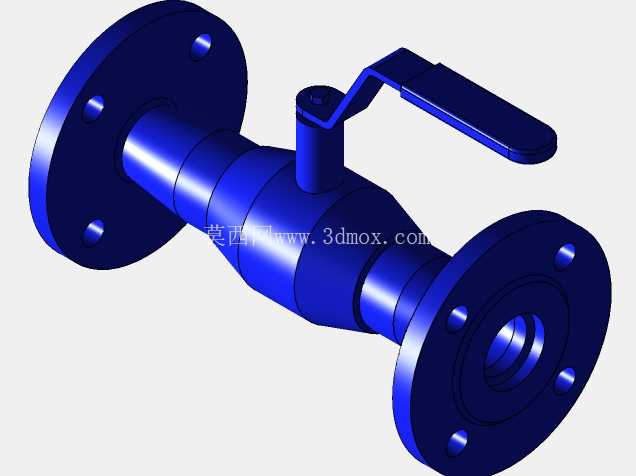

NAVAL法兰式手动球阀DN50PN40结构

　　这款法兰连接手动球阀，核心适配公称通径DN50、公称压力PN40的工业管路场景，在船舶给排水、工业循环水、中低压油气输送、暖通空调管路系统中承担介质截断与导通的核心作用，日常工况下可快速实现管路通断切换，相比闸阀、截止阀，其流道直通的结构设计能大幅降低介质流经时的压损，减少管路输送过程中的能耗损失。从结构设计逻辑来看，整体采用全通径的阀体流道设计，阀体主体为一体式铸造结构，两端法兰盘严格匹配对应压力等级的法兰连接尺寸标准，法兰盘上的螺栓孔位均布设计，能保证安装时与管路法兰的同轴度，避免因安装错位导致的密封面受力不均泄漏问题，安装时仅需匹配对应压力等级的密封垫片，穿入标准螺栓对称紧固即可完成装配，无需额外定制连接配件。

　　操作端采用杠杆式手柄设计，手柄长度经过力矩核算，操作人员无需借助额外加力杆，仅靠手部力量即可完成额定压力下的阀门启闭操作，手柄与阀杆的连接采用防脱定位结构，长期操作不会出现手柄松脱打滑的问题，阀杆与阀体之间的密封采用多级填料密封结构，可在额定压力范围内长期使用无外漏风险。球体部分采用金属密封配合结构，密封面经过精密研磨处理，启闭过程中球体与密封面的摩擦行程经过优化，既保证关闭状态下的零泄漏，又能降低操作力矩，延长密封件的使用寿命。从安装边界来看，阀门整体轴向长度符合同规格法兰球阀的安装尺寸规范，手柄操作时的回转半径经过合理控制，安装时无需为手柄操作预留过大的侧向空间，可适配紧凑排布的管廊、设备夹层等安装空间有限的场景。

　　日常运维过程中，该结构的球阀无需频繁拆解维护，仅需定期检查阀杆填料的压紧状态，当出现微量外漏时适当调整填料压盖的压紧力即可恢复密封性能，整体结构可靠性高，可适配水、油品、非腐蚀性气体等多种常见工业介质的输送控制需求。
