带棱纹结构的透明塑料水瓶设计

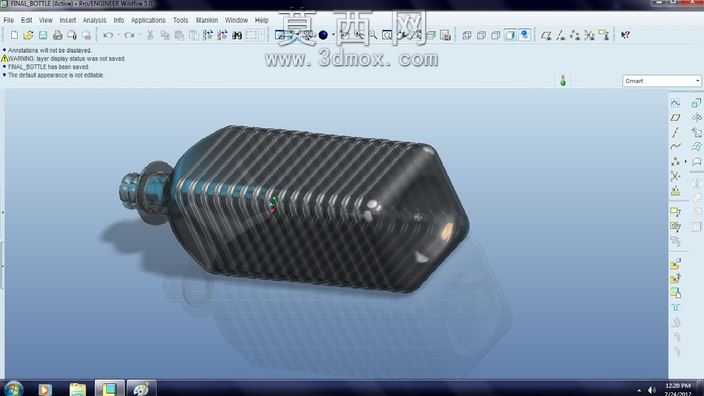

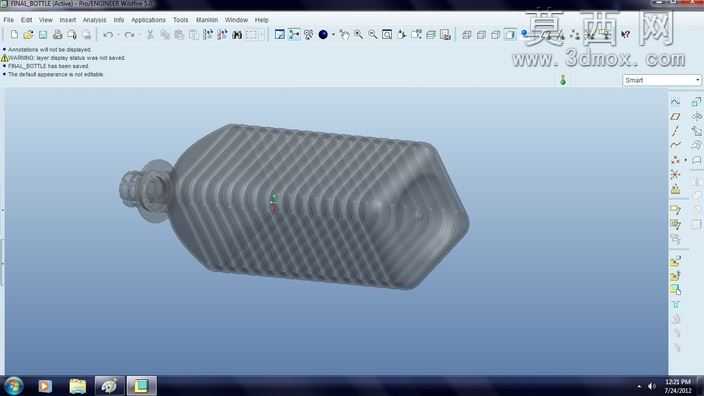

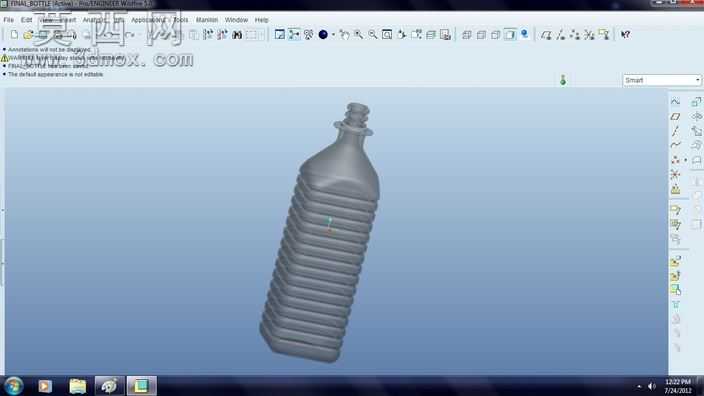

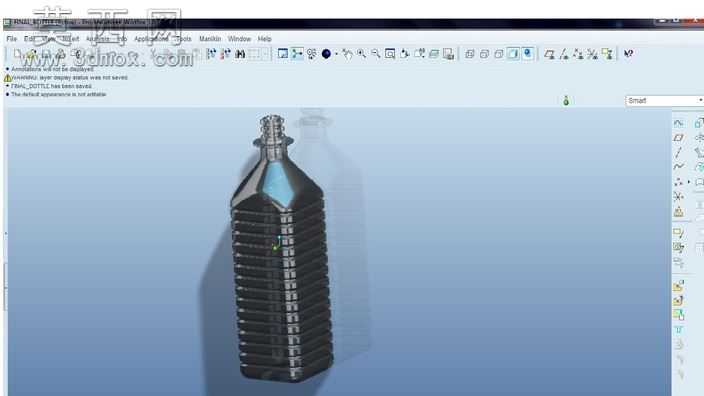

本次设计的带棱纹透明水瓶，以日常便携饮水容器为核心设计目标，整体采用三维参数化建模方式完成全流程制作。建模阶段先绘制瓶身的基础回转轮廓，以瓶底中心为原点建立坐标系，依次勾勒出瓶底的加厚支撑结构、瓶身的直筒段、向上收窄的瓶颈以及瓶口的螺纹衔接段，通过回转命令生成基础实体后，再针对瓶身中段进行棱纹结构的阵列设计：先绘制单条梯形凸棱的截面轮廓，以瓶身中心轴为环形阵列中心，按照均匀排布的角度完成360度全周阵列，让凸棱完全贴合瓶身曲面，既保证了瓶身的握持摩擦力，也通过结构加强提升了薄壁塑料瓶的抗挤压能力，避免盛装液体后瓶身轻易变形。材质设计上选用高透明PET塑料材质，调整材质的折射率、透光率与轻微的磨砂反射参数，模拟真实塑料瓶的通透质感，同时在棱纹位置设置细微的材质粗糙度差异，让光线穿过棱纹时产生自然的折射光影效果，增强结构的立体感。渲染阶段采用户外日光环境作为场景光源，模拟正午自然阳光的照射角度，添加柔和的环境漫反射，让瓶身的透明质感、棱纹的结构层次都能清晰呈现，同时搭配户外街景的环境贴图，让渲染效果更贴近日常使用场景，直观展现产品的实际视觉效果。瓶口部分采用标准的螺纹接口设计，匹配常见的瓶盖尺寸，保证结构的通用性，瓶底设计有内凹的支撑脚，让瓶子放置时更加稳定，整体结构在保证轻量化的前提下，通过环形棱纹的结构设计提升了整体强度，兼顾了实用性与视觉美观度，符合日常便携饮水容器的使用需求。
