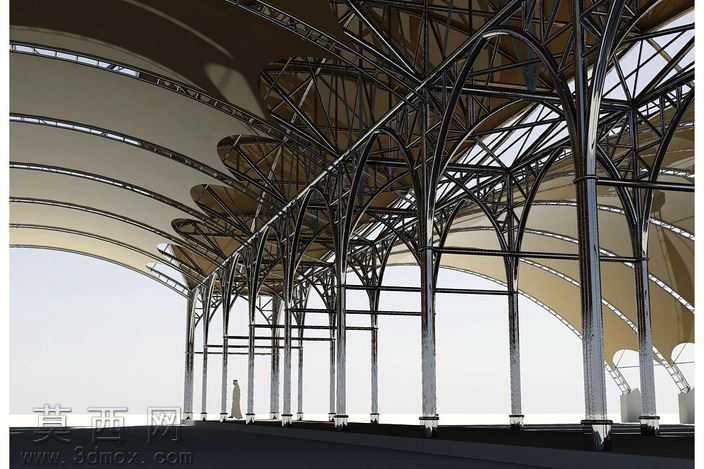

车检站张拉膜钢结构罩棚设计

本作品为车检站使用的大跨度罩棚三维设计，整体采用钢结构搭配张拉膜屋面的组合形式，建模阶段先以参数化草图绘制整体平面布局，确定单排立柱的排布间距与整体跨度尺寸，再通过三维软件的拉伸、扫掠特征生成竖向承重立柱，立柱采用变截面圆管形态，底部设置加宽的法兰连接底座，保证与地面基础的连接强度。上部承重体系为连续的弧形拱架结构，每榀拱架由多段不同曲率的圆钢构件拼接而成，建模时通过空间曲线定位每根杆件的走向，再依次生成主次龙骨的杆件实体，相邻拱架之间通过横向系杆与交叉斜撑连接，形成稳定的空间桁架受力体系，所有杆件交接处均做了相贯线切口处理，还原真实钢结构的节点构造细节。屋面围护部分采用张拉膜结构，建模时通过曲面放样生成连续的弧形膜面，膜面边缘与拱架上弦的连接节点做了收边处理，膜材材质设置为半透光的浅米色哑光材质，渲染时开启次表面散射效果，模拟阳光照射下膜面柔和的漫射透光特性。钢结构部分统一赋予深灰色金属材质，添加细微的锈迹与磨损纹理，提升材质的真实感，立柱底部的混凝土基座赋予浅灰色粗糙混凝土材质，与金属杆件形成质感对比。渲染阶段采用日景室外光照系统，主光源模拟正午太阳光，投射出清晰的结构阴影，辅助环境光补全暗部细节，通过透视角度调整展现罩棚的纵深感与序列感，完整呈现大跨度钢结构罩棚通透开阔的空间特质，设计上充分考虑车检站的车辆通行需求，无中柱的大跨度设计保证了内部空间的完整性，连续的拱架形态兼具结构合理性与视觉韵律感。
