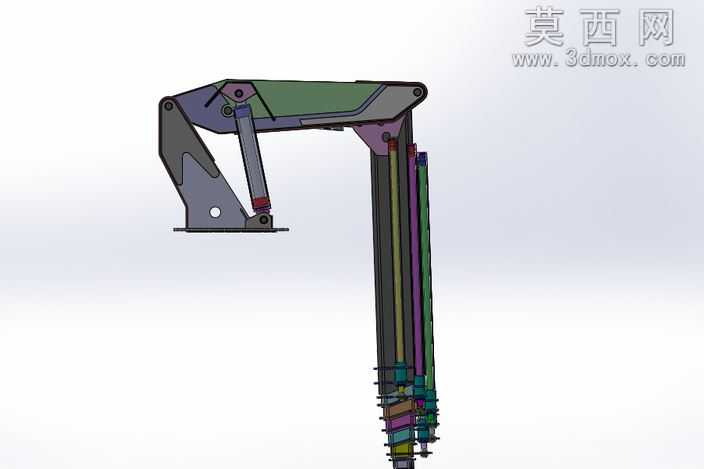

1:1比例10吨luk液压起重机械臂结构模型

本模型为1:1等比例还原的10吨luk液压起重机臂架结构三维模型，采用SolidWorks软件完成全参数化建模，完整复现了液压起重机伸缩臂、变幅机构、铰接支座、液压油缸等核心功能部件的真实结构与装配关系。建模过程中严格遵循实物尺寸比例，对每一节伸缩臂的截面轮廓、臂间滑块限位结构、变幅油缸的铰接点位、底座回转支撑结构都进行了精准的特征绘制，所有零件均保留可编辑的建模参数，支持后续的结构修改与工程图导出。模型在材质渲染阶段，针对不同部件赋予了贴合实际的材质属性：臂架主体采用高强度合金结构钢材质，表面做哑光金属漆质感处理，还原工程设备的漆面质感；液压油缸部件分别赋予缸筒的镀铬亮面金属材质、活塞杆的精磨金属质感以及油管的橡胶材质；铰接销轴部位做防锈发黑处理的材质表现，铰接处的润滑注油口、限位挡板等细节结构均完整呈现，渲染效果贴近真实设备的视觉表现。结构设计上完整还原了液压起重机臂架的多节伸缩嵌套结构，清晰展示了内置伸缩油缸的排布方式、变幅油缸的支撑角度、臂架与底座的铰接转动结构，各部件之间的装配约束完全符合实际机械运动逻辑，可直接用于运动仿真模拟，直观演示臂架变幅、伸缩的动作过程，清晰展现液压起重设备的力传递路径与工作原理。设计过程中参考了真实10吨随车液压起重机的臂架结构参数，对臂节的搭接长度、油缸的行程参数、铰接点的受力位置都做了合理性还原，既保证了模型外观的还原度，也兼顾了结构的工程合理性，可作为起重机械结构学习、液压传动原理演示、工程机械设计参考的数字化三维素材，帮助使用者直观理解液压起重机臂架的组成结构与工作逻辑。
