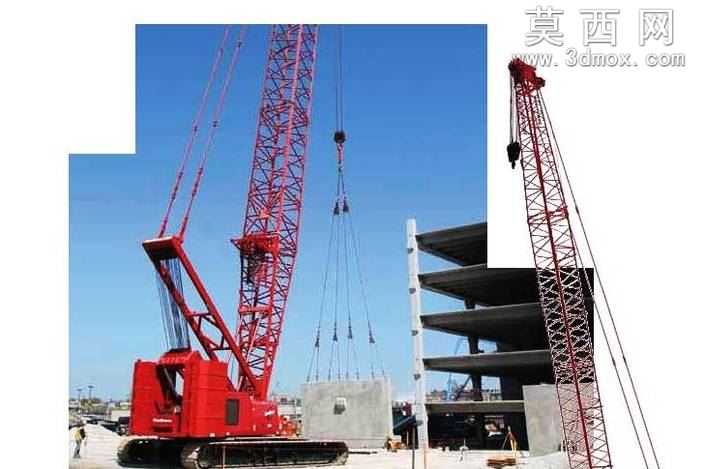

马尼托瓦克M999履带式建筑起重机二维设计

本设计围绕马尼托瓦克M999履带式建筑起重机展开二维工程图绘制，建模前期先梳理该型起重机的整机结构逻辑，明确其作为大吨位履带起重设备的核心组成：包含履带行走底盘、回转支承平台、变幅式桁架臂架、起升卷扬机构、配重组件、操作驾驶室几大核心模块，在二维绘图过程中严格遵循机械制图国标规范，先确定整机的基准定位线，以底盘回转中心为核心基准，依次排布各部件的投影轮廓。绘图过程中针对桁架臂架的格构式结构做了标准化表达，清晰标注臂架各节段的连接点位、变幅钢丝绳的走线路径与固定锚点，对履带底盘的支重轮、驱动轮、导向轮排布做了简化但精准的轮廓绘制，明确底盘的接地尺寸与整机回转半径参数。针对起升机构，在二维视图中清晰呈现卷扬滚筒的安装位置、钢丝绳缠绕路径、吊钩滑轮组的倍率关系，同时标注了配重块的堆叠位置与对应重量参数，确保图纸能够准确还原设备的作业姿态与结构比例。材质表达层面，在二维图纸的技术说明区域明确标注各结构件的用材：桁架臂采用高强度合金结构钢，履带板采用耐磨高锰钢，卷扬滚筒采用铸钢件，驾驶室采用薄壁型钢加蒙皮结构，同时标注了各焊接部位的焊缝要求、螺栓连接的扭矩参数。设计思路上优先保障图纸的工程实用性，既还原了马尼托瓦克M999起重机的经典外观特征，又通过规范的制图表达让图纸可用于结构参考、教学演示等场景，针对建筑施工场景中该型起重机常用的重型构件吊装工况，在视图中补充了额定起重量对应的作业半径参考标注，清晰呈现设备在不同臂长、不同仰角下的作业覆盖范围，整体绘图过程中反复核对各部件的比例关系，避免出现结构错位、比例失调的问题，确保二维图纸能够准确传递该型履带起重机的结构特征与核心参数，为相关从业者了解大吨位履带起重机结构提供直观的参考资料。
