基地桥式起重机端梁驱动结构三维设计

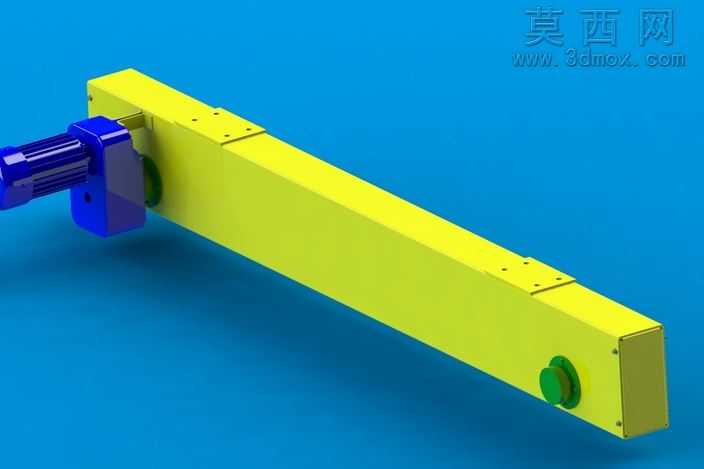

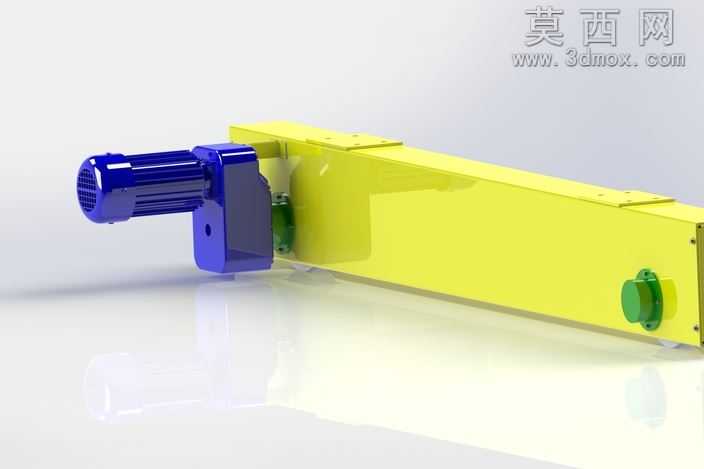

本模型为基地桥式起重机的端梁驱动总成三维设计成果，建模阶段严格遵循桥式起重机端梁的实际工程尺寸比例，在三维建模环境中先完成端梁主体箱型结构的搭建：采用薄壁拉伸特征构建端梁的矩形箱型主梁体，对梁体的连接法兰端面、电机安装座位置做了精准的特征切除与凸台添加，保证各安装位的形位公差符合起重设备的装配要求。驱动单元部分，分别构建了减速电机的外壳散热筋、输出轴连接法兰、端盖紧固孔等细节特征，电机与端梁的连接支座采用装配约束完成定位，还原了实际安装中螺栓连接的对位结构，梁体端部的走行轮连接法兰做了分层的凸台设计，预留了轮组安装的轴孔与密封件安装槽。材质渲染阶段，对减速电机外壳赋予深蓝色金属烤漆材质，调整材质的粗糙度与反光参数还原工业电机外壳的哑光金属质感；端梁主体赋予亮黄色工程防锈漆材质，添加细微的漆面颗粒纹理提升真实感；连接法兰与安装支座赋予铸铁材质，调整金属灰度与磨损质感，区分不同部件的材质属性；走行轮侧的端盖赋予绿色工程塑料材质，还原实际设备的部件配色区分。结构设计上，该端梁采用一体式减速电机直连驱动的布局，省去了传统联轴器连接的冗余结构，缩小了端梁驱动段的整体尺寸，适配基地室内厂房的有限安装空间；梁体内部预留了线缆穿装的空腔结构，端部法兰做了加厚处理以承受走行过程中的交变载荷，电机安装座设置了加强筋结构，避免启动制动过程中安装位出现应力变形。设计过程中参考了基地起重作业的载荷需求，对端梁的受力薄弱位置做了结构加强，所有连接孔位的尺寸均匹配通用起重配件的标准规格，保证模型可直接用于后续的工程装配校验、作业工况模拟等环节，整体建模过程特征树逻辑清晰，各部件可单独导出用于工程出图或二次修改，完整还原了基地桥式起重机端梁驱动部分的结构细节与装配关系。
