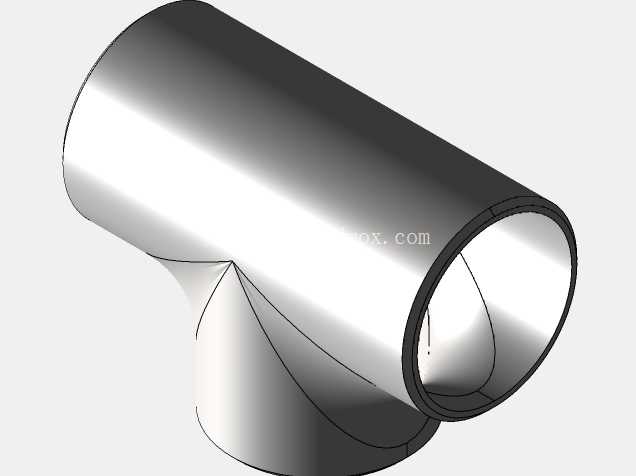

工业管道用等径三通管件结构设计

　　在石油化工、市政给排水、电力输送、食品制药等涉及流体介质输送的工程场景中，管路系统的分支转向是管路布设时无法避开的结构需求，等径三通作为管路分支连接的核心承压管件，承担着将主干管路介质均匀分流至同径支管，或是将两支路介质汇流至主干管路的作用，其结构合理性直接决定整个管路系统的承压稳定性与介质输送效率。这款等径三通的设计完全贴合工业管路的通用布设需求，主体采用等径正交结构，三个连接端口的公称通径保持一致，可直接对接同规格的无缝钢管或是配套法兰，无需额外加装变径转接件，能有效减少管路中的连接节点数量，降低介质在节点处的湍流损耗与泄漏风险。

　　设计阶段充分参考了工业管路常用的压力等级要求，覆盖SCH10与SCH40两种常用管壁厚度规格，适配从低压给排水到中压化工介质输送的不同承压场景，公称通径范围覆盖10NB到300NB，可满足从小口径仪表导压管路到大口径主输送管路的分支连接需求。结构建模过程中，对三通相贯线区域做了平滑过渡处理，避免直角相贯造成的应力集中问题，相贯区域的壁厚做了均匀加厚补强，无需额外加装补强圈即可满足对应压力等级的强度要求，能有效抵御管路运行过程中产生的水锤冲击、介质压力波动带来的结构载荷。

　　三个连接端口均预留了标准的焊接坡口，端口尺寸公差严格匹配对应通径的钢管外径要求，现场安装时可直接采用对焊连接，坡口角度与钝边尺寸符合常规管道焊接的工艺要求，无需现场二次加工坡口，能有效缩短现场安装的作业周期。外形尺寸上，三通的支管伸出长度、主干管整体长度均按照通用管路安装的最小操作空间设计，在保证结构强度的前提下尽可能压缩整体结构尺寸，可适配紧凑布设的管排空间，不会出现相邻管件安装干涉的问题，同时端口的同轴度、端面垂直度公差均控制在管道安装的标准允许范围内，对接时无需额外调整管路角度即可完成组对。

　　建模时还原了管件的内外壁结构细节，内壁相贯区域做了圆弧过渡处理，可减少介质流经分支处的阻力，降低介质内杂质在相贯区域的沉积概率，尤其适合输送带有固体颗粒的浆体介质，能有效减少管路局部磨损，延长管件的实际使用寿命。
