发夹式家具支撑腿结构设计方案

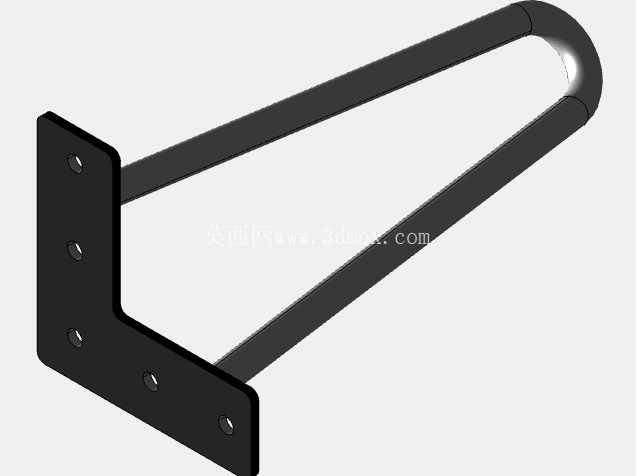

在民用家具、商用展陈家具的支撑结构选型中，细径金属支撑腿一直是兼顾视觉轻量化与结构可靠性的主流选择，这类支撑件常应用于北欧风边几、小户型茶几、轻奢床头柜、小型置物架、展厅展台的底部支撑场景，替代传统粗笨的实木腿或厚板金属腿，弱化家具底部的视觉厚重感，让空间呈现更通透的视觉效果。本次涉及的发夹式家具支撑腿，整体采用发夹式的双支对称结构，区别于单柱式支撑腿的受力模式，双支结构可将台面传递的竖向荷载分散到两个接触点位，降低单点位的地面压强，同时在受到水平方向的侧向推力时，双支形成的稳定三角受力面可有效抵抗侧倾力矩，减少家具受外力碰撞时的翻倒风险。从实际使用场景的适配性来看，200毫米的总高度属于矮款支撑腿范畴，适配的家具台面离地高度通常在220-240毫米之间，刚好匹配矮款榻榻米边几、飘窗置物台、沙发边墩、落地音箱支架这类低姿家具的使用需求，既不会因支撑过高导致家具重心上移失稳，也不会因高度不足让家具底部留缝过小，影响日常地面清扫、扫地机器人通行的需求。10毫米的杆径设计是经过受力核算的结果，针对常规家用场景下单腿50公斤以内的竖向荷载，10毫米直径的实心金属杆可满足抗弯、抗剪的强度要求，不会出现长期承重后的杆体弯曲变形，同时较细的杆径能最大化弱化支撑结构的视觉存在感，让家具呈现出“悬浮”般的视觉效果，契合当下极简、轻奢的家具设计审美。设计过程中首先要明确安装边界，支撑腿顶部与家具台面的连接通常采用内置螺纹孔加自攻螺丝的固定方式，建模时需要在腿体顶端预留足够的螺丝旋入深度，同时保证顶端接触面的平面度，避免安装后出现腿体倾斜、与台面贴合不严的问题；两个支腿的底部需要做平齐处理，同时预留防滑脚垫的安装槽位，脚垫通常采用软质橡胶或硅胶材质，既可以避免金属杆直接接触地面划伤地板、瓷砖，也能增大接触摩擦力，减少家具受外力时的滑动位移。发夹结构的弯折处是整个零件的应力集中区域，建模时需要做合理的圆角过渡，避免直角弯折导致的应力集中，在实际冲压弯折加工过程中，圆角半径的取值也要匹配金属板材或棒材的弯折工艺要求，防止弯折处出现开裂、暗伤，影响零件的长期使用寿命。从冲压加工的工艺性角度考虑，这类支撑腿通常采用整根金属棒材弯折成型，不需要额外的焊接拼接工序，减少了焊接变形、焊疤打磨的后续处理工作量，成型后表面可做镀铬、喷塑、烤漆等不同表面处理，适配不同家具的配色风格，比如镀铬亮面适配轻奢风金属家具，黑色喷塑适配工业风、极简风家具，白色烤漆适配奶油风、北欧风家具。在实际选型搭配时，需要根据家具台面的总重量、长宽尺寸确定支撑腿的安装数量，通常小型方形边几搭配3-4根该款支撑腿即可满足承重要求，长条形置物架则需要按照400-500毫米的间距均匀布置支撑腿，避免台面跨度过大出现中部下弯变形。建模过程中需要重点校验两个支腿的平行度、弯折角度的一致性，若两个支腿存在角度偏差，安装后会出现单腿受力不均、脚垫无法完全贴合地面的问题，长期使用会导致腿体变形、台面倾斜；同时要控制腿体整体的形位公差，保证同一批次的支撑腿高度误差控制在0.5毫米以内，避免安装后出现家具台面晃动、不平的问题。这类发夹式支撑腿相比传统的锥形木腿、方形金属腿，结构更简洁，加工工序更少，批量生产的成本更低，同时拆装运输更加方便，用户可自行完成安装，不需要复杂的五金连接件，在平板化包装的家具产品中应用十分广泛，既可以作为成品家具的标配支撑件，也可以作为旧家具改造的替换配件，用户可根据自身需求更换不同高度、不同表面处理的支撑腿，改变原有家具的风格与离地高度。在三维建模时，除了完成主体杆体的结构建模，还需要预留顶部安装孔、底部脚垫槽的细节结构，同时要考虑装配干涉问题，保证支撑腿安装后不会与家具底部的抽屉、柜门等活动部件产生运动干涉，确保家具的正常使用功能。
