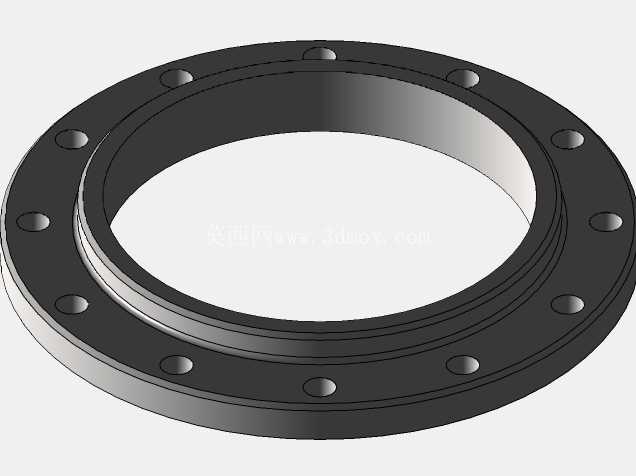

ANSI150lbs凸面滑套式管孔法兰结构

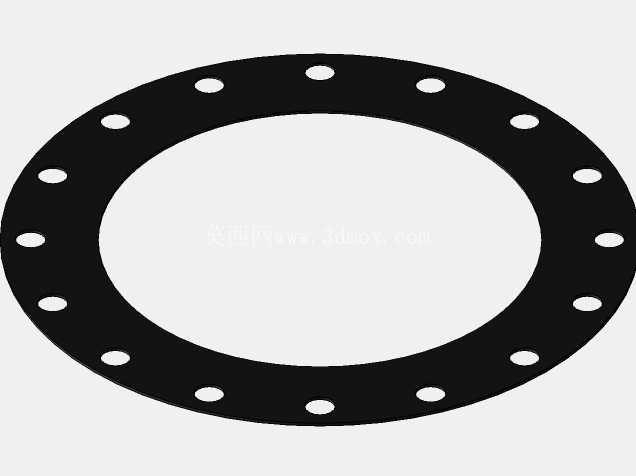

　　在低压流体输送管线、市政给排水泵站、中小型化工介质输送工段的现场配管作业里，这类150磅级滑套式管用法兰的出镜率一直很高，相比对焊法兰它的安装容错空间更大，现场组对时不需要提前把管口车出标准焊接坡口，普通管工经过简单找平就能完成点焊定位，很适合现场改造类项目的快速配管需求。设计时首先要对齐ANSI B16.5的尺寸规范，凸面密封面的粗糙度要控制在Ra3.2-6.3μm区间，才能配合3mm厚的橡胶垫片实现稳定密封，当管线内压维持在150psi对应的额定工况下，密封面的比压刚好能让橡胶垫片产生足够的弹性形变，填满密封面的微观加工纹路，避免介质从结合面渗漏。

　　法兰盘上的螺栓孔采用跨中布置方式，孔位的位置度公差要控制在0.8mm以内，现场安装时哪怕相邻管段存在小角度的扭转偏差，也能通过转动法兰调整对位，不需要反复切割修正管口。滑套段的内径比适配钢管的外径大1-1.5mm，这个间隙是特意预留的现场组对余量，既不会因为间隙过大导致焊接时焊瘤掉入管腔内部，也不会因为间隙过小让钢管插装时卡滞，焊接时要在法兰内外两侧各焊一道角焊缝，焊脚高度不小于管壁厚度的1.2倍，就能满足150磅级下的强度要求。

　　材质选用ASTM A182对应的不锈钢锻件，锻坯要经过正火处理消除内部应力，避免后续机加工完成后出现形变导致密封面翘曲，密封面的凸台高度控制在1.6mm，既能给垫片提供足够的定位限位，防止打压时垫片被介质压力吹出，也不会因为凸台过高导致螺栓预紧力被过度消耗。从安装边界来看，这类法兰的外径尺寸、螺栓孔中心圆直径都严格遵循美标150磅级的统一规范，和同压力等级的闸阀、减压阀、管道过滤器的法兰端可以直接配对，不需要额外加工转换接头，现场备件储备时只需要按公称通径备货就能覆盖大部分同压力等级的管线连接需求。

　　日常运维时拆解也很方便，松开螺栓后只要沿轴向挪动法兰就能脱离管口，不需要像对焊法兰那样切割焊缝，很适合需要定期拆解清理的管线工段，比如循环水旁滤装置的进出口段、药剂投加系统的管线节点，用这类滑套法兰能大幅降低后期运维的拆装工作量。建模时要注意还原滑套段内侧的焊接坡口预留结构，还有螺栓孔的沉孔倒角细节，这些细节虽然不影响整体装配关系，但在做施工模拟、管线碰撞检查时，能准确反映现场安装的实际空间需求，避免设计阶段出现预留空间不足的问题。
