Concteet地下存储模块与管线结构设计

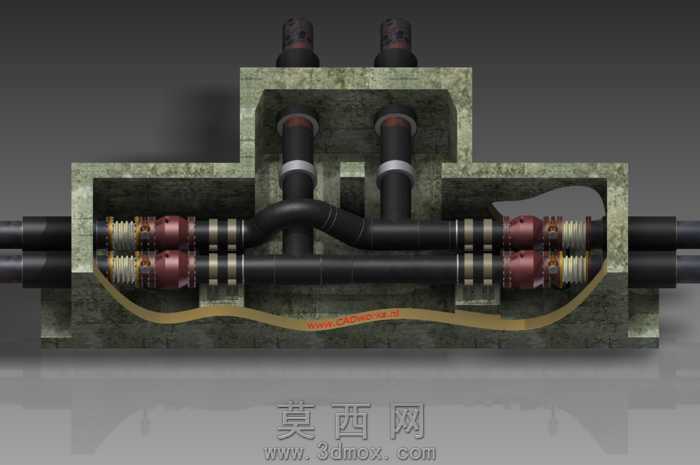

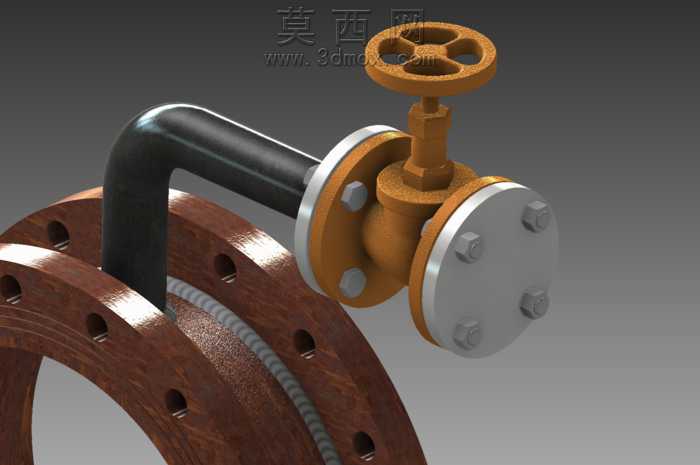

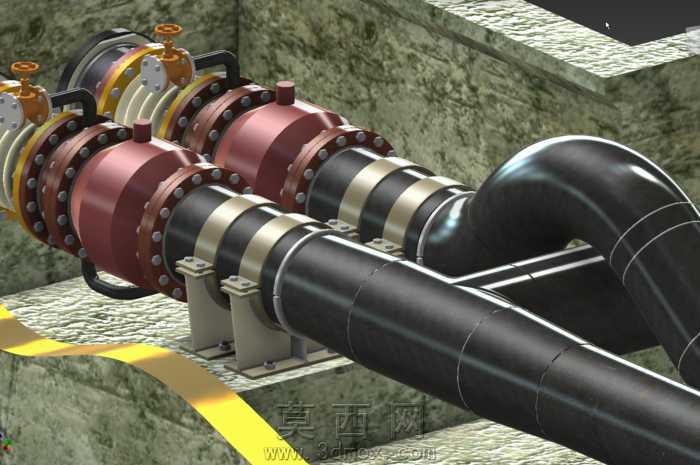

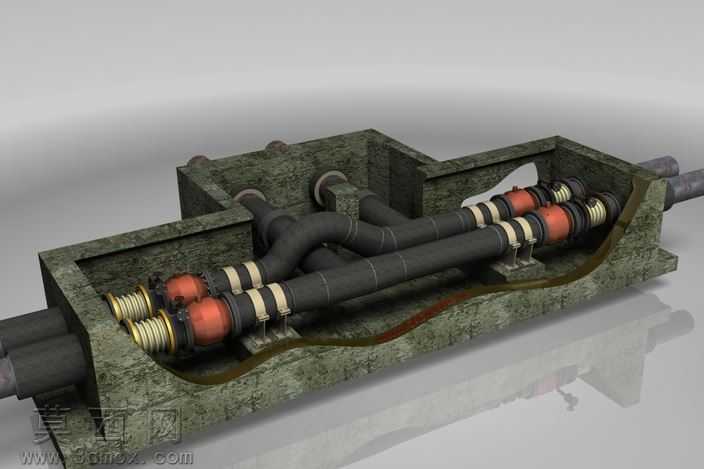

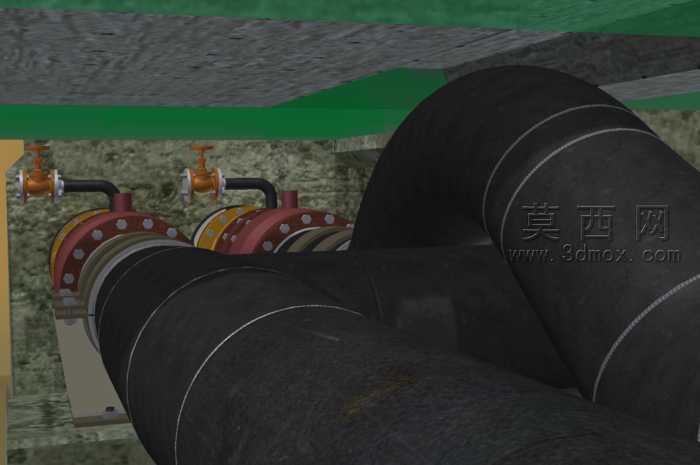

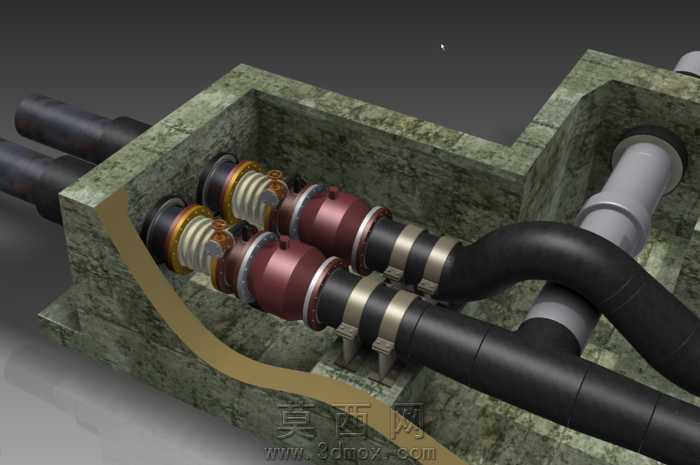

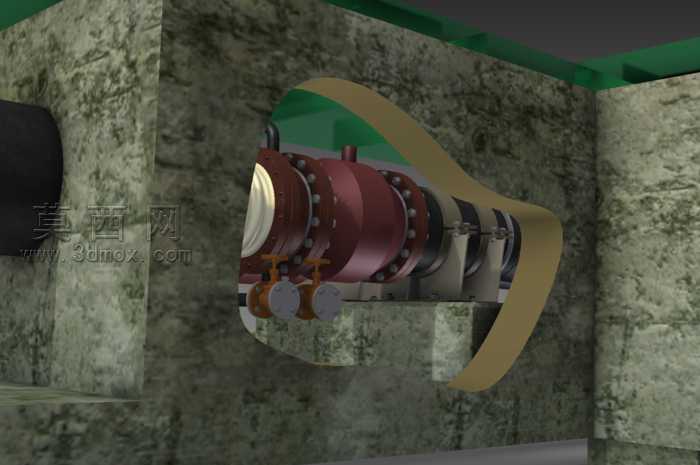

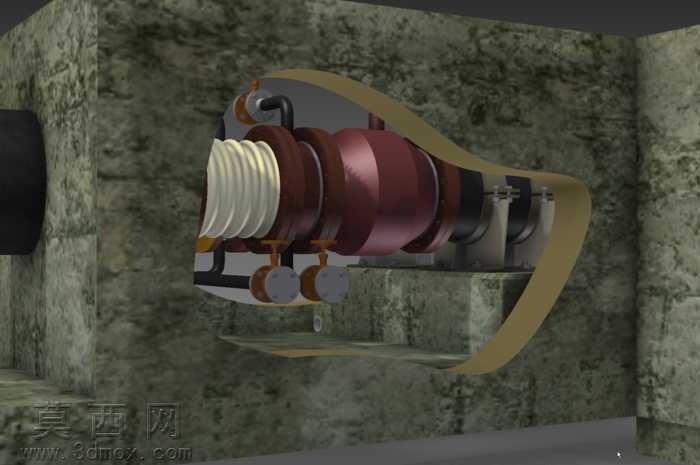

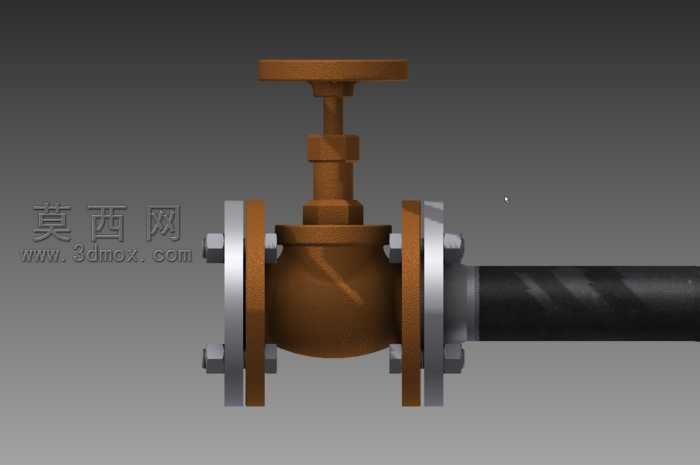

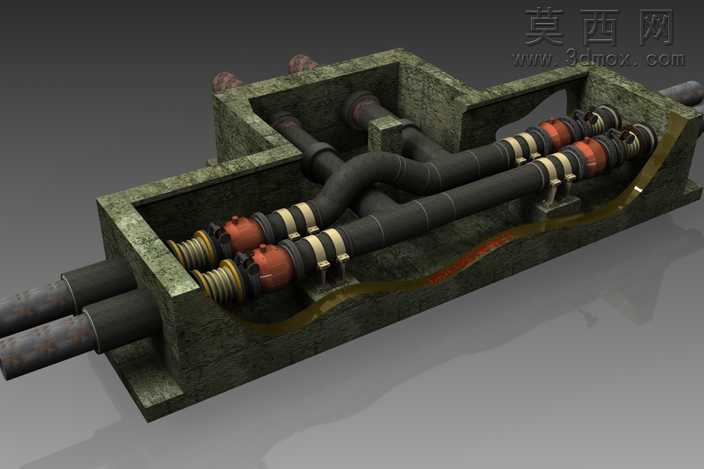

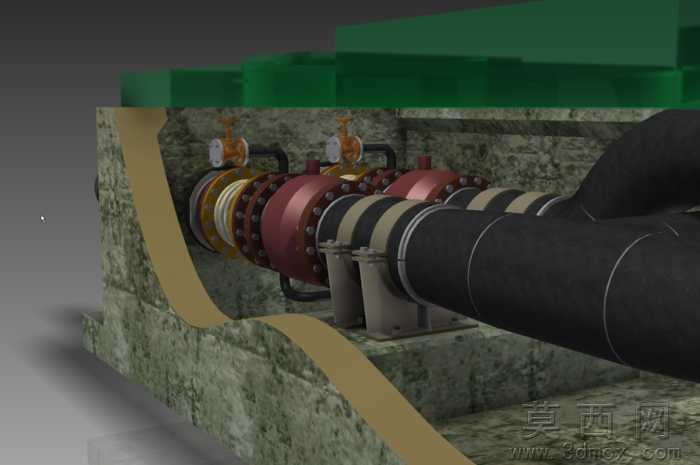

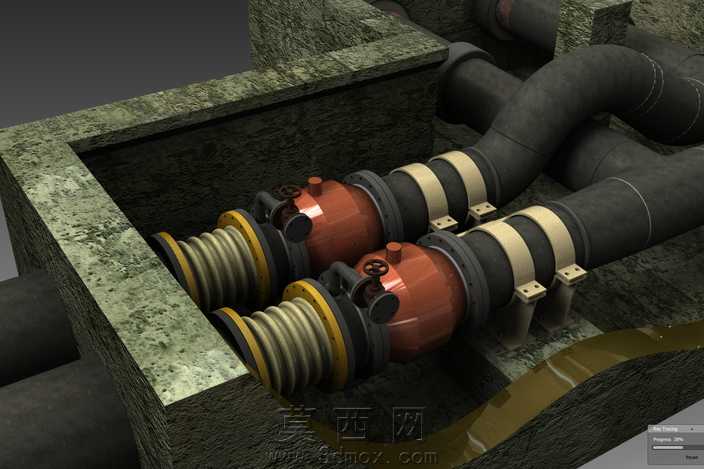

本作品为地下存储模块与配套管道系统的三维建模设计，整体采用模块化布局思路，将管线集成于预制混凝土腔体内部，实现地下管线的集中布设与防护。建模阶段首先依据地下管线布设的工程规范，确定混凝土腔体的整体轮廓与内部空间尺寸，腔体采用阶梯式造型，既满足不同管径管道的排布空间需求，也兼顾地下埋设时的结构受力特性。管道系统建模区分了不同功能的管线类型，包含横向贯穿的主输送管道、纵向分支的连接管道以及配套的转接弯管，所有管道接口处均还原了工业级的连接结构，包含法兰盘、密封环、紧固组件等细节，还原真实管线的连接逻辑。材质渲染方面，混凝土腔体表面做了粗糙的水泥肌理处理，添加了自然的色泽深浅变化与细微的表面孔隙，还原预制混凝土构件的真实质感；管道主体采用哑光黑色的工程管材材质，接口处的金属连接件做了红铜色的金属质感处理，搭配银灰色的密封箍带，通过材质差异清晰区分不同功能的部件，同时提升模型的视觉层次感。结构设计上充分考虑了管线的排布合理性，主管道沿腔体横向贯通，分支管道通过弧形弯管实现纵向转接，避免管线出现直角弯折带来的输送阻力问题，腔体内部预留了足够的检修操作空间，顶部的竖向接口可实现与上部管线的对接，整体结构既满足流体输送的功能需求，也符合地下设施的防护要求。渲染阶段采用暗调背景突出模型主体，通过柔和的侧光打光展现混凝土的厚重质感与管道的金属光泽，底部添加微弱的反光效果增强模型的立体感，所有结构细节均按照工程实际比例还原，可用于地下管线布设方案的可视化展示、工程施工参考以及相关设施的结构教学演示。
