工业冷热循环管路集成系统三维设计

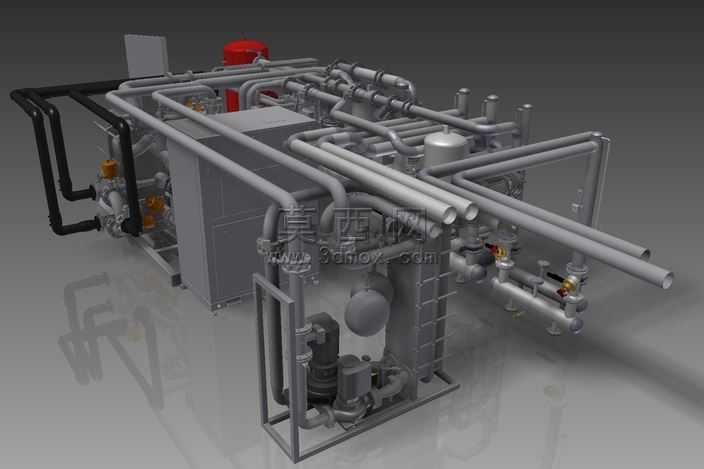

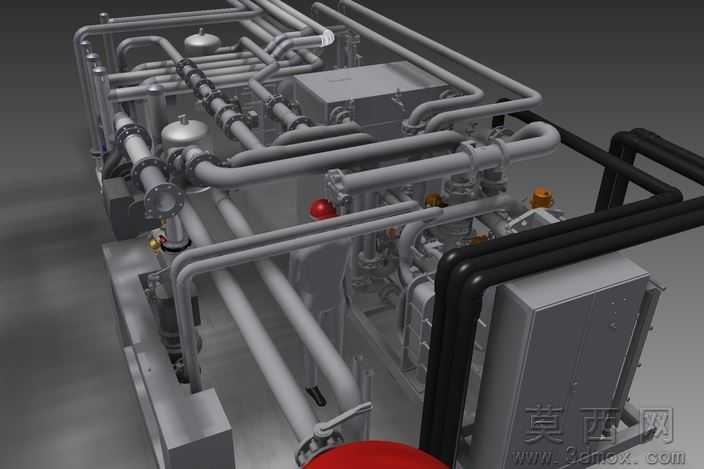

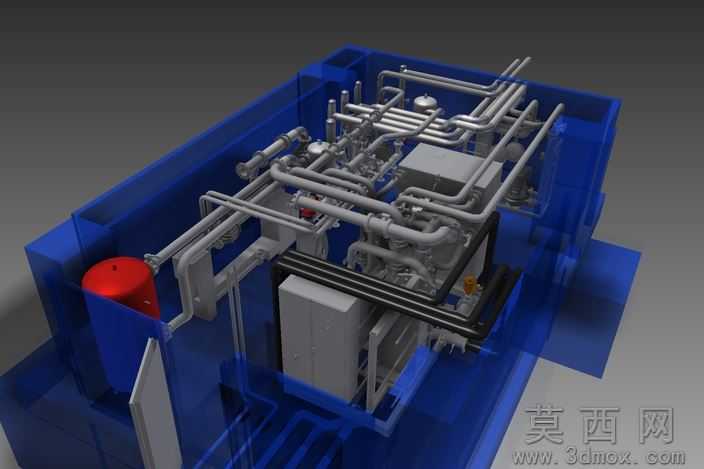

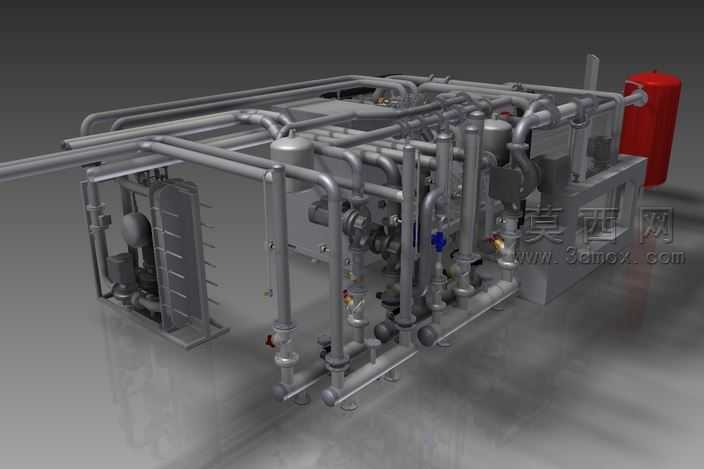

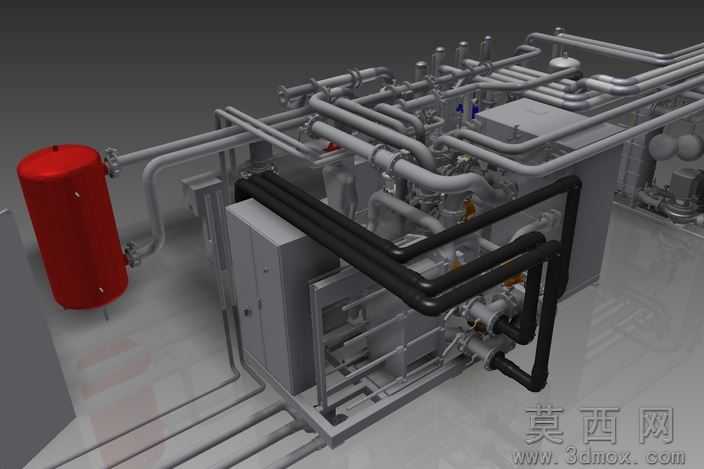

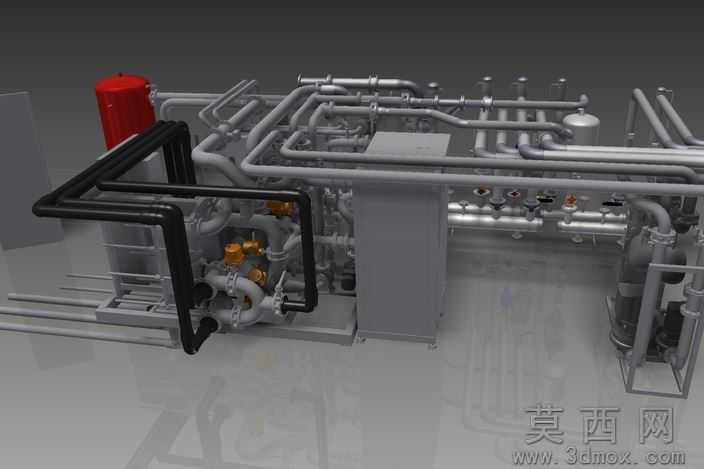

本作品为工业冷热循环管路集成系统的三维建模设计成果，整体采用自顶向下的参数化设计思路完成搭建，在三维建模过程中严格遵循工业管路设计规范，对系统内的所有组件进行1:1等比例还原。建模阶段首先完成核心承压罐体的结构搭建，对红色立式压力容器的封头、支脚、接管口等结构进行精细化建模，确保罐体壁厚、接口法兰尺寸符合行业通用标准；随后完成电控柜体的结构建模，还原柜体的门板、散热格栅、安装底座等细节结构，保证柜体与管路排布的空间干涉检查精准到位。管路系统建模过程中，区分不同功能的管线属性，对输送高温介质的黑色保温管路、常规工艺管路采用不同的材质参数设置，建模时严格控制每段管线的弯折半径、连接法兰的对位精度，对管路上的阀门、弯头、三通、仪表接头等附属配件逐一建模装配，还原真实工业管路的排布逻辑，所有管线的走向均遵循最短路径、便于检修的设计原则，避免出现管线交叉干涉、操作空间不足的问题。材质与渲染阶段，为承压罐体赋予哑光红色金属漆材质，还原工业压力容器的真实外观质感；为黑色保温管路赋予橡塑保温材质的哑光粗糙质感，为常规金属管路赋予拉丝不锈钢材质，为电控柜体赋予冷轧钢板喷塑的材质效果，通过渲染环境光的参数调整，突出不同组件的材质差异，让整体模型的视觉呈现贴近真实工业现场的设备状态。结构设计上，整套系统将换热罐体、电控单元、循环泵组、管路阀门集成在同一安装底座上，布局紧凑合理，既保证冷热介质的循环换热效率，也预留了足够的设备检修操作空间，建模过程中通过软件自带的干涉检查功能，逐一排查管线与柜体、罐体与支架、阀门与操作空间的干涉问题，确保整套系统的结构具备实际生产参考价值，可直接用于工业换热站、工艺温控系统的方案展示、结构校核与施工参考。
