变电站供热管路系统三维设计作品

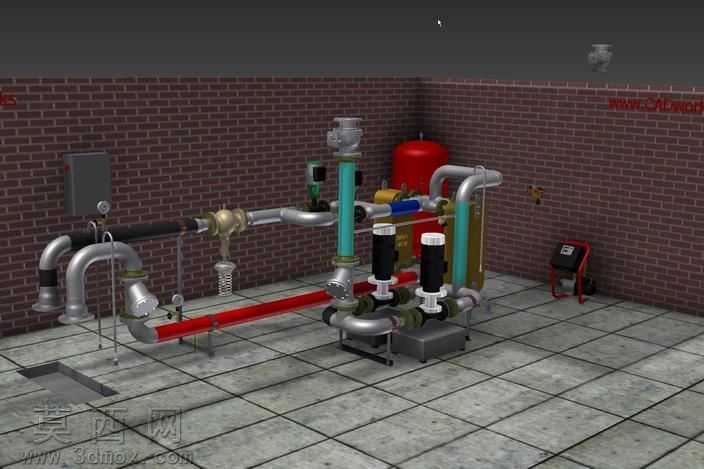

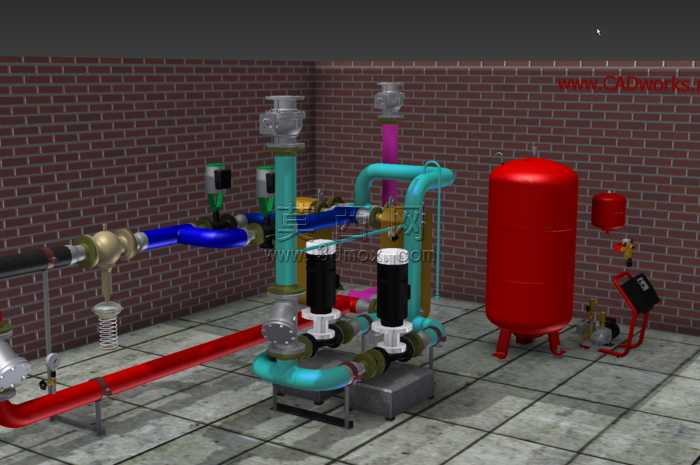

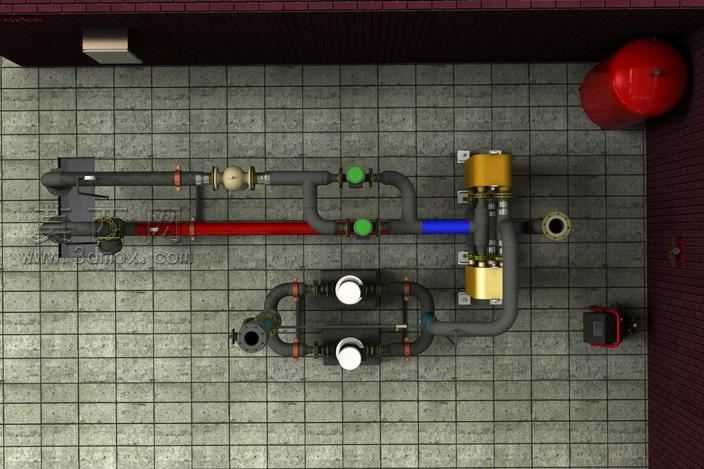

本作品为变电站配套供热系统的三维建模设计，整体采用1:1等比例还原真实场景的管路与设备布局，建模阶段严格遵循工业管路设计规范，对每一段管线的走向、弯折弧度、连接点位都做了精准的参数化设定，确保各部件装配无干涉、结构逻辑符合实际工程要求。渲染阶段采用写实风格材质表现，红砖墙体做了哑光粗糙肌理处理，还原真实变电站室内墙面的质感；地面采用水泥地砖材质，添加了细微的磨损、污渍纹理，提升场景真实感；金属管路区分了不同材质属性，银色镀锌管道做了金属反光与细微磨砂质感，红色消防或供回水主管道做了漆面哑光效果，青绿色换热管路做了防腐涂层的半哑光质感，红色承压罐体做了高光漆面表现，各类阀门、仪表、支架都对应匹配了真实工业部件的材质特性，黑色电控箱体做了磨砂金属与塑料部件的材质区分，小型移动设备也还原了外壳、滚轮、操作面板的不同材质表现。设计思路围绕变电站室内供热系统的实际功能需求展开，整体布局贴合墙角空间排布，主管道沿墙面与地面合理铺设，预留了充足的操作与检修空间，换热组件、承压罐体、控制阀门、检测仪表的排布符合管路流体走向逻辑，支架点位设置合理，既保证管路支撑稳定性，也避免遮挡设备操作区域，管线弯折处采用标准工业弯头衔接，法兰、接头等连接部件都做了精细化建模，还原真实管路的连接结构，整体模型结构完整，部件层级清晰，可用于供热系统方案展示、施工交底参考、工业场景可视化演示等场景，建模过程中对各部件的装配关系做了严谨校验，确保所有连接部位严丝合缝，无错位、穿模问题，材质参数经过反复调试，在不同光照角度下都能呈现真实的工业质感，场景光照采用室内漫反射加局部补光的方式，既清晰展现所有管路与设备的结构细节，也营造出真实工业室内空间的光影氛围。
