儿童约束系统材料吸能量测试装置

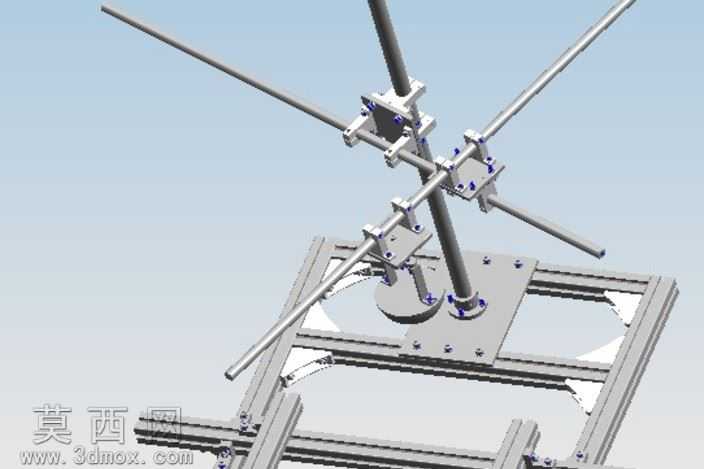

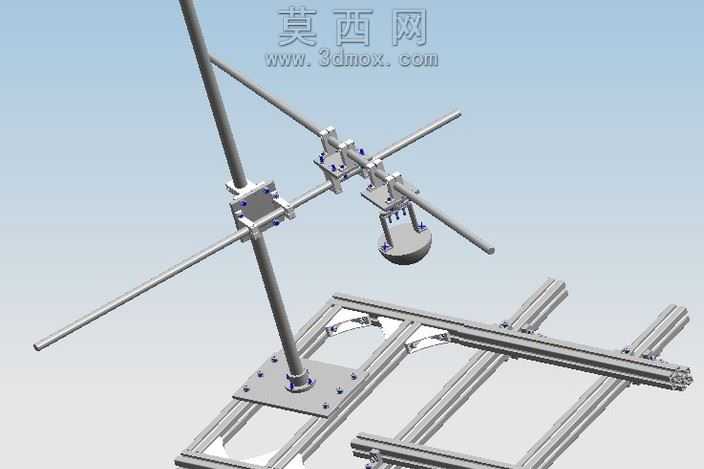

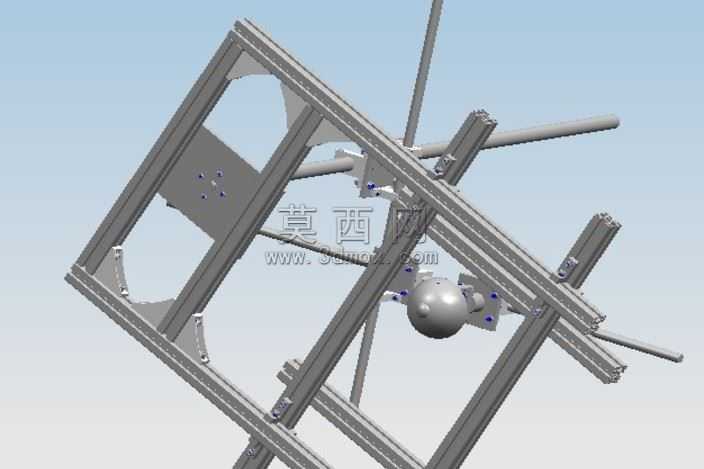

本装置为儿童约束系统材料样件的吸收能量测试仪，整体采用三维参数化建模完成，全结构可编辑可修改，适配后续结构优化与工程出图需求。建模过程中优先采用自底向上的装配逻辑，先完成标准件、基础结构件的独立建模，再通过同轴、面重合、平行等装配约束完成总装，所有运动副预留合理间隙，避免干涉问题。模型的底座采用铝型材搭建框架结构，型材的槽口、连接角码、紧固件均按照实际工业标准建模，还原真实型材装配的细节，保证结构的刚性与可拓展性。垂直立柱与横向调节杆采用圆柱面配合设计，搭配快锁式夹紧座，可实现横向、纵向、高度三个维度的位置调节，适配不同尺寸规格的样件测试需求，夹紧座的锁紧螺栓、压块结构均做了细节还原，操作逻辑符合实际工装的使用习惯。测试端的悬挂加载结构采用配重式设计，配重块、挂接结构、释放机构均做了精细化建模，可直观展示测试过程中冲击加载的运动路径，模拟材料受冲击时的能量吸收过程。渲染阶段采用哑光工业灰作为金属结构件的基础材质，铝型材部分做了细微的磨砂质感处理，紧固件采用镀锌亮面金属材质，配重块做了发黑处理的深色金属质感，不同材质的粗糙度、反光度参数做了区分，提升模型的真实感。背景采用浅蓝渐变的纯色背景，搭配柔和的环境光与定向补光，避免结构阴影过重遮挡细节，同时突出各部件的轮廓与装配关系。设计过程中充分考虑测试工装的实用性，所有调节位置均设置了刻度标识的预留位，方便测试时快速定位，底座的安装孔位按照标准试验台的安装尺寸设计，可直接固定在通用测试平台上，整体结构无冗余设计，在保证测试稳定性的前提下尽可能减轻整体重量，方便搬运与位置调整。模型完整还原了装置的机械结构与工作原理，可用于测试方案验证、工装加工参考、教学演示等多个场景，各部件的建模精度满足工程级使用需求，可直接导出工程图纸用于生产制造。
