扁平长条形散热器式热交换器结构设计

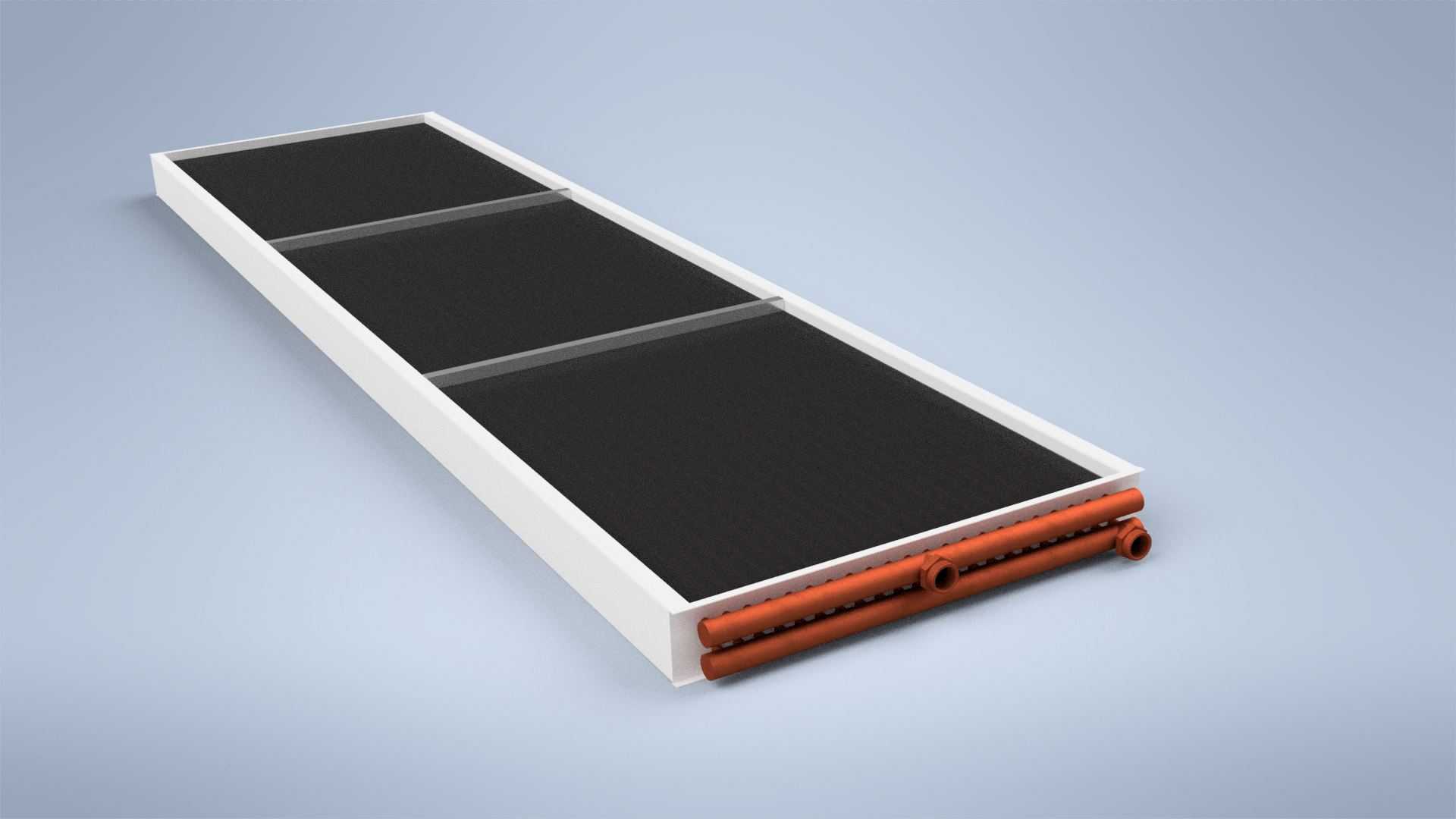

　　这款扁平长条形结构的散热式热交换装置，主要适配狭长安装空间内的气液换热场景，常见于机柜散热、新风系统预处理、小型工业设备温控回路等对安装厚度有严格限制的工况。从结构设计来看，整体采用薄型长方体布局，主体换热面为三段式拼接的黑色散热芯体区域，外部采用白色边框做结构承托与密封，芯体下方集成两根平行排布的红褐色流体管路，管路表面预留均匀分布的接口，可直接对接外部循环管路，无需额外加装转接组件。设计阶段优先考虑了安装边界的适配性，整体厚度控制在较低范围，长度方向可根据实际换热需求做模块化拼接，单段芯体的换热面积经过流场仿真校核，能保证流体在管路内流动时，热量通过芯体充分与流经表面的空气完成交换，避免出现局部换热死区。

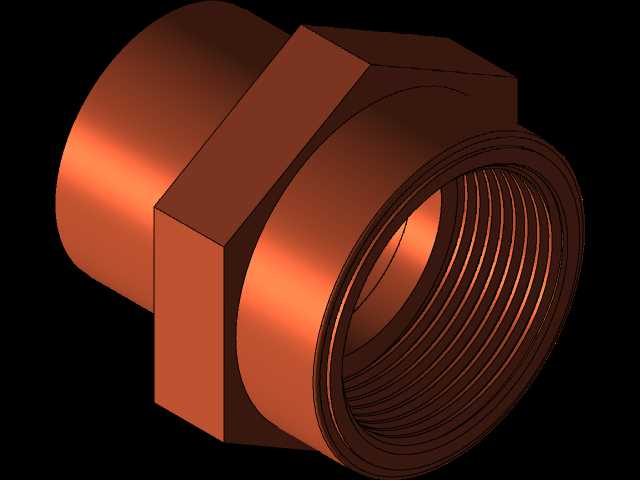

　　端部的管路接口采用同轴排布设计，进出水口分别对应两根平行管路，可减少管路弯折带来的流阻损失，同时管路与边框的连接位置做了加强密封结构，能承受常规低压循环回路的工作压力，不会出现渗漏问题。在实际应用中，这类薄型热交换器不需要预留过大的安装纵深，可直接嵌入设备侧壁、风道夹层等位置，相比传统列管式换热器，空间利用率提升40%以上，芯体表面的平整结构也便于日常清洁维护，避免积尘影响换热效率。设计时还考虑了安装固定的便利性，白色边框上预留了隐藏式安装孔位，安装时不需要额外制作固定支架，直接通过螺栓即可完成与安装面的固定，管路接口的位置也做了标准化适配，可对接常规规格的流体软管与硬管，减少现场安装的加工工作量。

　　从换热逻辑来看，循环介质从一端接口进入下方管路，沿管路流动过程中将热量传递到上方的散热芯体，空气横向流经芯体表面时带走热量，降温后的介质从另一端接口回流到温控回路，整个流道设计没有急弯与突变截面，能有效降低循环泵的工作负载，减少回路运行的能耗。
