龙门刨床刀架进给调节机构三维设计

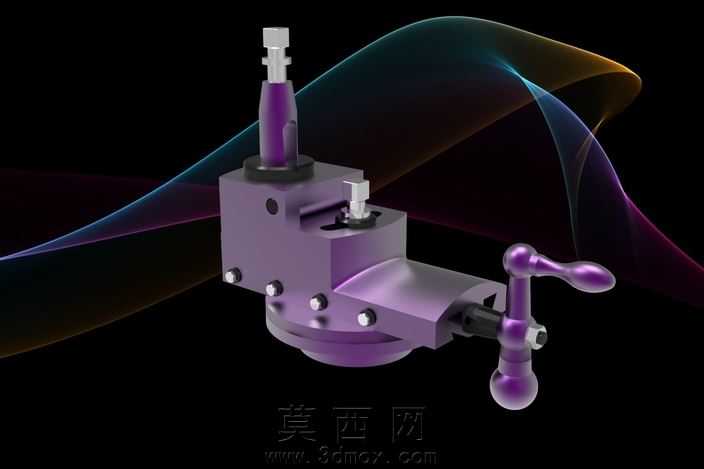

本作品为龙门刨床核心的刀架进给调节机构三维模型，建模过程严格遵循机械设计规范，先通过草图绘制完成各零件的截面轮廓，再依次使用拉伸、旋转、切除等特征命令完成单个零件的建模，所有零件的尺寸公差、配合间隙均参考实际机床的加工装配标准设定，确保模型具备实际生产参考价值。模型整体采用紫色金属质感的材质渲染，表面添加了细腻的磨砂金属纹理，搭配局部的金属高光效果，还原了机床部件经过表面处理后的真实质感，黑色背景搭配渐变光带的渲染场景，能够清晰突出机构的整体轮廓与细节结构。从结构来看，该机构包含竖直方向的刀杆安装座、横向的进给滑座、手动调节的摇柄组件、底部的回转基座四个核心部分，各零件之间通过内六角螺栓完成紧固连接，摇柄与内部的进给丝杆采用螺旋配合结构，转动摇柄即可带动刀架实现精准的横向进给位移，竖直刀杆部分设置有锁紧结构，可在调整到对应加工位置后完成固定，底部回转基座能够实现刀架的角度偏转，满足不同角度的刨削加工需求。设计过程中优先考虑了机构的操作便捷性与结构刚性，摇柄采用符合人体工学的双球头设计，操作时施力更加顺手，各连接部位均设置了加强筋结构，避免刨削作业时受力产生形变，所有活动配合面均预留了合理的间隙，既保证运动顺畅无卡滞，又不会出现过大的旷量影响加工精度。模型完整还原了机构的装配关系，所有零件均可单独拆分查看内部结构，能够直观呈现进给调节的运动原理，可作为机床设计教学、机械结构分析的参考素材，也可用于相关设备的改造优化参考。
