耐高温法兰式节流阀三维结构设计

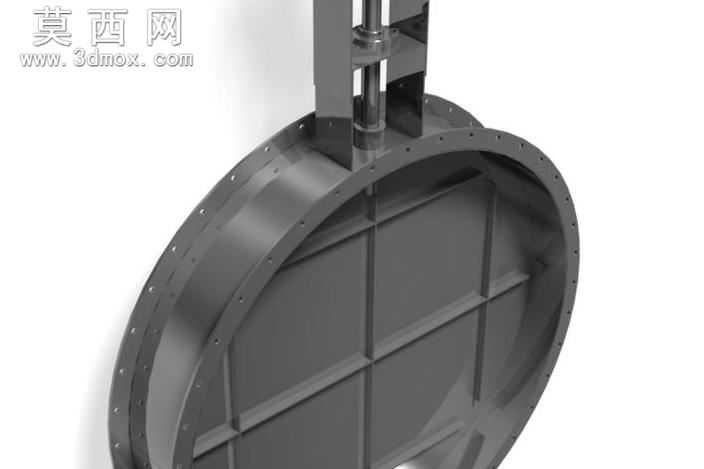

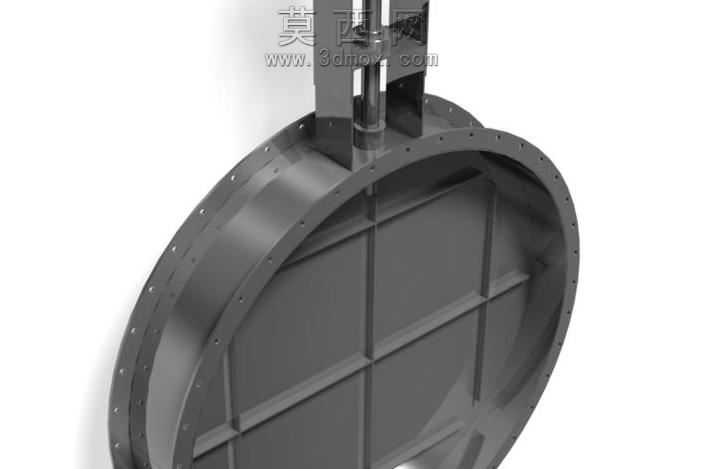

本作品为适配高温工况的法兰连接节流阀三维建模成果，建模过程严格遵循机械设计规范，先从核心的阀板结构入手，绘制圆形阀板的基础轮廓，在阀板表面设计井字形加强筋结构，通过筋条的合理排布，在不额外增加阀板整体厚度的前提下，大幅提升阀板的结构强度与抗形变能力，可适配1000℃高温工况下的长期使用需求，避免高温下阀板变形导致的密封失效、调节精度下降问题。阀板边缘设计有与法兰端面对应的密封贴合面，保证闭合状态下的密封性能。阀板上部连接阀杆与驱动安装支架，支架采用双侧立板配合横向连接筋的结构，为阀杆提供稳定的支撑，保证阀杆升降、转动过程中的同轴度，避免卡滞问题。阀体两端为标准法兰连接结构，法兰盘上均匀排布螺栓孔，可直接与同规格的工业管道法兰对接，安装便捷、连接稳固。建模过程中对所有零部件的装配公差进行了预设，保证各活动部件的配合间隙合理，既不会出现间隙过大导致的晃动，也不会因间隙过小出现装配干涉。材质渲染阶段，为阀体、阀板、支架等金属部件赋予哑光深灰金属材质，还原铸钢件的真实质感，对阀杆等传动部件赋予稍亮的金属质感，区分不同部件的材质属性，同时添加了柔和的环境光影，清晰展现各部分的结构细节与装配关系。整体设计兼顾了高温工况的使用需求、结构强度要求与安装便捷性，可用于通风管道、高温烟气管道的流量调节场景，为同类阀门的设计优化、生产加工提供直观的三维参考。
