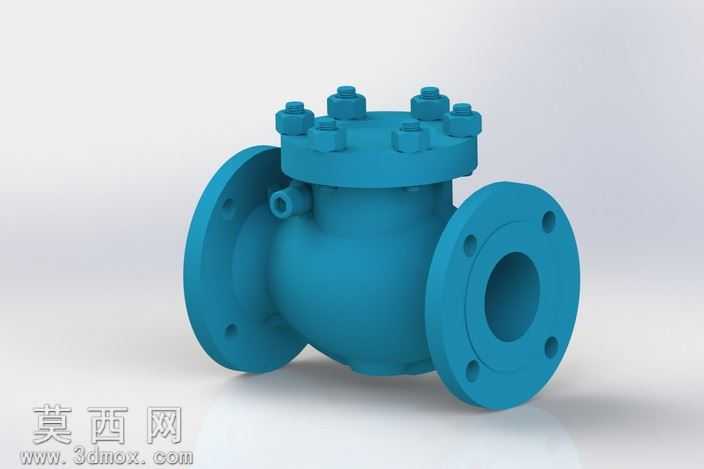

法兰连接旋启式止回阀工业三维设计

本作品为法兰连接式旋启止回阀的三维参数化建模成果，建模阶段严格遵循工业阀门通用设计规范，先以回转类特征构建阀体的中空流道主体，精准还原两端法兰的盘式结构，对法兰盘上的螺栓通孔做圆周阵列排布，保证孔位间距、孔径尺寸完全匹配对应压力等级的法兰连接标准。阀盖部分采用带螺栓紧固的密封结构，顶部的紧固螺母做等比例建模，还原六角头的标准外形，阀盖与阀体的结合面预留密封垫安装位，符合实际工业装配的密封设计逻辑。阀瓣摇臂结构的建模重点还原铰接旋转的运动逻辑，将阀瓣的密封面与阀座密封面做贴合度匹配设计，保证介质正向流通时阀瓣可顺畅绕销轴旋转开启，介质反向流动时阀瓣可在重力与介质压力作用下自动回落密封，实现管路单向止回的核心功能。材质渲染阶段，阀体、阀盖、阀瓣等过流部件统一赋予工业阀门常用的蓝色环氧树脂涂层材质，调整材质的粗糙度参数模拟铸件喷涂后的哑光质感，法兰密封面、螺栓紧固件则赋予金属碳钢材质，添加细微的金属反光与表面纹理，区分不同部件的材质差异。渲染阶段采用柔和的工业产品布光方案，主光源从斜上方投射凸显阀体的曲面轮廓与法兰的结构细节，补光弱化阴影区域的死黑问题，背景选用浅灰色渐变背景突出阀门主体，最终呈现的模型结构完整、细节还原度高，可用于管路系统的装配模拟、产品展示、结构教学等场景，建模过程中对各部件的装配间隙做了合理预留，完全符合实际产品的装配公差要求，能够直观展现旋启式止回阀的内部构造与工作原理。
