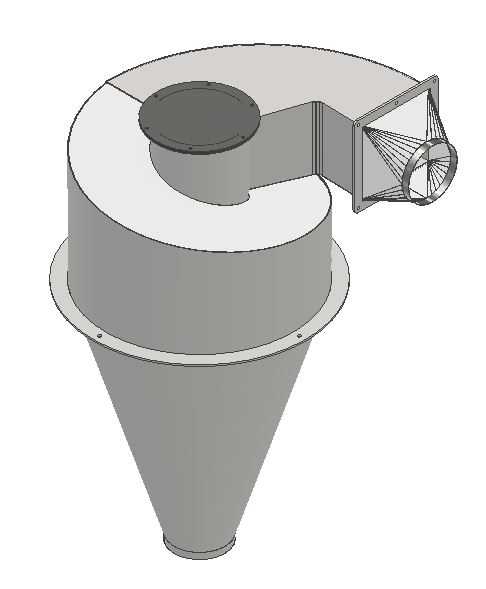

植物旋风分离器结构设计三维模型

　　该旋风分离结构主要面向植物原料加工过程中的气固分离场景，常见于中药材前处理、农产品初加工、生物质原料预处理工段，用来将输送气流中携带的植物碎屑、纤维粉尘、轻质种壳等固体杂质分离出来，避免后续管路堵塞、风机叶轮磨损，同时也能回收有价值的植物原料颗粒，减少物料损耗。从结构设计来看，整体采用上锥下筒的经典旋风布局，但针对植物物料密度低、纤维长、易缠绕挂壁的特性做了针对性调整：上部锥形段的锥角经过优化，避免植物纤维在锥壁滞留搭桥，下部直筒段预留足够的沉降空间，切向进风口设置在筒体侧下方，进风口内部做了导流斜面，引导进入的气流形成稳定的外旋流，不会因为进风角度突变产生局部紊流，把已经沉降的物料重新卷带出排气口。

　　顶部的排气口采用直筒插入式设计，插入深度匹配筒体直径比例，刚好避开外旋流的主流区，只让内旋流携带净化后的气体排出，减少短路流造成的物料逃逸。侧方的进风口采用方形法兰接口，方便和现场的物料输送风管对接，法兰上预留的螺栓孔位置符合常规通风管路的安装尺寸，不需要额外做转接件就能直接装配。底部的排料口设置在筒体最下端，边缘做了圆弧过渡，没有直角死角，避免长纤维植物碎屑卡滞在排料口位置，排料口可以直接对接关风器或者集料桶，满足连续生产的排料需求。建模过程中对各段筒体的连接法兰做了细节还原，法兰盘的厚度、螺栓孔的中心距都按照实际钣金加工的工艺要求设置，锥形段和直筒段的连接位置做了卷边加强结构，避免设备运行过程中因为气流振动产生焊缝开裂。

　　整体安装边界需要注意，设备顶部需要预留排气管道的连接空间，侧方进风口要和来料风管保持同轴对齐，底部排料口下方要留出足够的集料装置安装高度，设备整体通过筒体上的法兰耳座和现场支架固定，不需要额外做复杂的承重基础，适合在中小型植物加工车间灵活布置。实际运行时，含尘气流从切向入口进入后，沿筒壁做旋转运动，固体颗粒在离心力作用下被甩向筒壁，沿壁面滑落至底部排料口，净化后的气流沿中心轴线向上从顶部排气口排出，针对植物物料的特性，内壁做了光滑过渡处理，减少纤维挂壁的概率，降低日常清理维护的频次。
