ANSI150磅凸面光滑盲板法兰结构

　　在石油炼化、化工流体输送、市政给排水以及工业蒸汽管网的管线布设场景中，盲板法兰是管线截断、末端封堵、压力试验分段隔离环节不可或缺的密封连接件，这款符合ANSI B16.5标准的150磅级凸面光滑盲板，正是针对中低压工况下的管线封堵需求设计的结构件。从实际工程选型的角度看，这类盲板的核心作用是在管线检修、支路预留、末端封闭时，提供可靠的刚性密封面，避免管内介质泄漏，相比焊接封头，它具备可拆卸、重复拆装的优势，方便后期管线改造或者设备接入时快速调整管路结构。

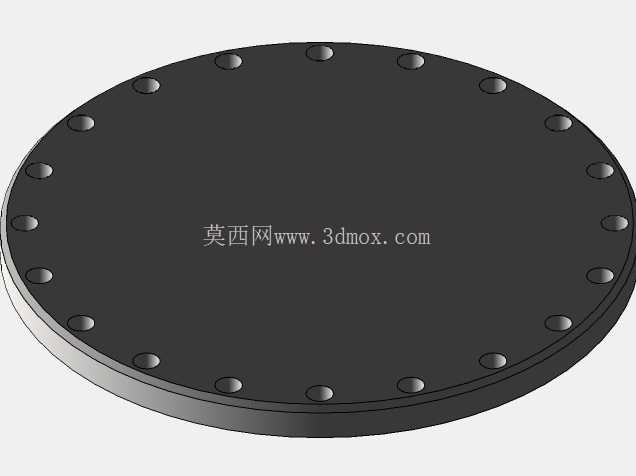

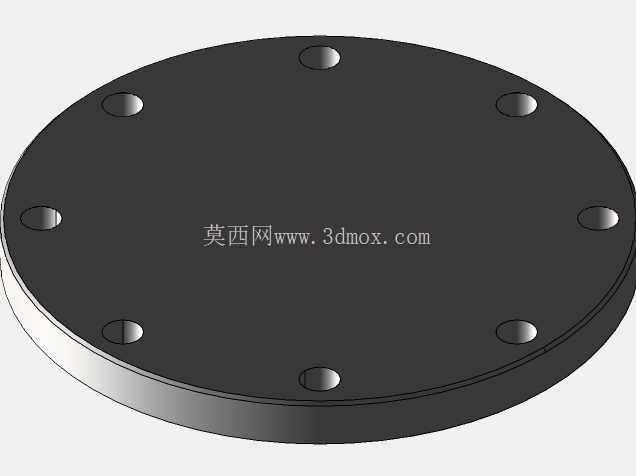

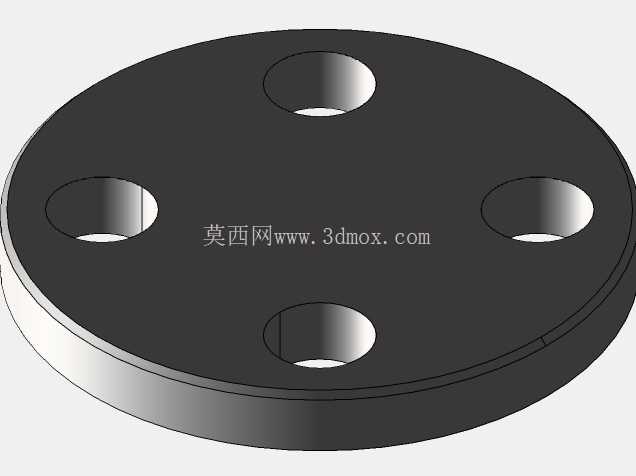

　　设计层面，这款盲板采用凸面（RF）密封结构，密封面做光滑表面处理，相比突面或者全平面结构，凸面结构能够让密封垫片的受压区域更集中，在150磅级对应的公称压力工况下，搭配非金属垫片或者缠绕式垫片就能实现稳定密封，不需要额外加工密封水线，降低了加工成本的同时也能满足常规中低压流体的密封要求。法兰盘上的螺栓孔采用均匀圆周排布，孔位公差严格匹配ANSI B16.5标准的孔距要求，现场安装时不需要额外扩孔或者调整，能够和同压力等级的对焊法兰、平焊法兰直接配对安装，适配性覆盖15NB到600NB的全尺寸规格段，不同尺寸对应的法兰外径、螺栓孔数量、螺栓孔径都严格遵循标准规范，设计建模时完全按照标准参数做参数化驱动，调整尺寸规格时只需要修改对应公称通径的参数就能快速生成对应规格的模型，不需要重复绘制草图。

　　从安装边界来看，这款盲板的背面为平整平面，安装时不需要考虑和管道的焊接坡口，只需要在密封面处放置对应规格的垫片，穿入匹配等级的螺栓，按照对角顺序逐步拧紧螺栓达到规定扭矩即可，安装过程中要注意密封面的保护，避免磕碰划伤导致密封失效，光滑表面的设计也让垫片更换时的清理工作更便捷，不容易残留旧垫片的残渣。材质选用ASTM A182对应的钢材，适配不锈钢或者碳钢的管线系统，能够耐受常规水、蒸汽、油品以及弱腐蚀性化工介质的冲刷，在常温工况下的结构强度完全满足150磅级的压力承载要求，盲板的厚度经过强度校核，能够承受管线内压产生的轴向推力，不会发生鼓胀变形导致密封失效。在三维建模过程中，这类标准件的建模重点在于严格遵循标准尺寸参数，螺栓孔的位置度、密封面的平面度、法兰盘的厚度公差都要和实际加工要求匹配，方便结构设计师在做管线排布时直接调用，不需要反复核对标准尺寸，减少选型和建模的重复工作量，也能避免因为尺寸偏差导致的现场安装干涉问题。
