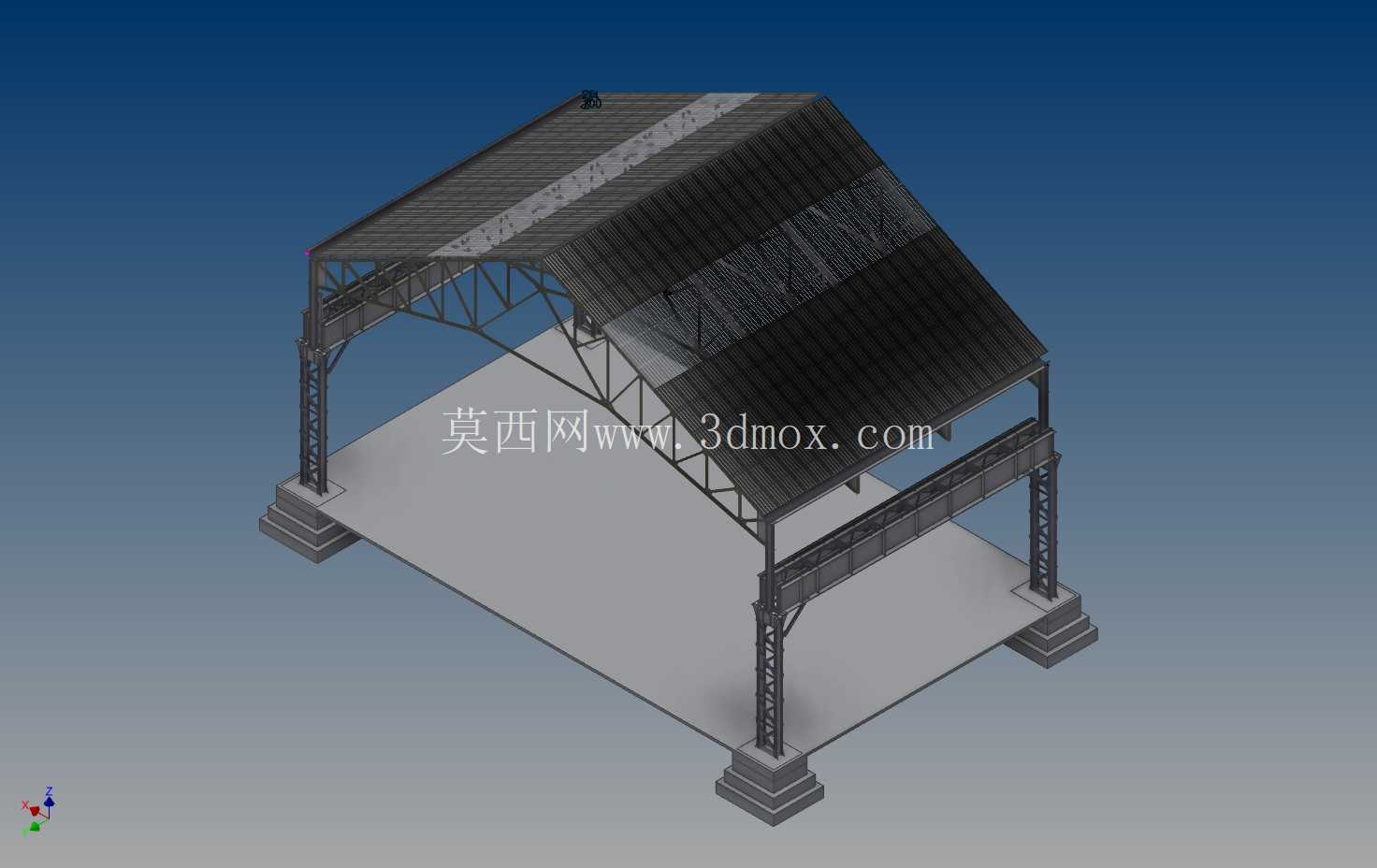

30米跨度18米进深工业厂房钢结构

　　这套大跨度工业厂房钢结构主体，针对常规中型生产车间的仓储、加工、装配类作业场景设计，整体采用30米跨度、18米进深的布局规格，能够满足多数中小型制造企业的生产场地空间需求，可适配机械加工、零部件装配、原料仓储、成品暂存等多种生产作业场景，无需额外增设室内承重柱即可获得完整的开阔作业空间，方便生产设备排布、物料转运通道规划以及大型工件的吊装移位作业。

　　结构设计层面，屋架部分采用梯形钢桁架形式，上弦按照屋面排水坡度设置找坡角度，可适配常规压型金属屋面板的铺设要求，桁架腹杆采用交叉式布置，能够在控制构件截面尺寸的前提下，有效传递屋面竖向荷载、风荷载以及可能的积雪荷载，保证屋架整体的竖向刚度与侧向稳定性。竖向承重构件采用格构式钢柱，柱脚与预制混凝土独立基础通过预埋锚栓刚性连接，混凝土基础设置足够的埋深与底面积，能够将上部结构的荷载均匀传递至地基土层，避免出现不均匀沉降导致的结构变形。柱身沿高度方向设置两道水平系梁，既可以增强钢柱的平面外稳定性，也可作为车间内管线架设、轻型起重设备轨道安装的附着基础。

　　从安装边界来看，整体结构的构件拆分充分考虑了运输与现场吊装的便利性，所有钢构件均采用工厂预制、现场螺栓拼接的形式，无需现场大量焊接作业，能够有效缩短现场施工周期。柱网排布沿进深方向按照标准模数设置，后续若有车间扩建需求，可直接沿纵向延伸拼接同规格结构单元，无需对原有主体结构进行大规模改动。屋面桁架的下弦预留了足够的净空高度，能够满足常规生产设备的安装高度要求，同时也为车间内的通风管道、供电桥架、消防管线的排布预留了充足的操作空间。在结构受力校核上，各节点的连接螺栓规格、连接板厚度均按照对应荷载等级匹配，桁架节点采用节点板传力形式，能够避免杆件端部出现应力集中问题，钢柱与基础的连接位置设置抗剪键，可有效传递水平方向的风荷载与吊车制动荷载，保证整体结构在常规工业使用场景下的结构安全。
