基于iLogic的参数化型钢轮廓快速生成构件

　　在钢结构深化设计、非标设备机架搭建、工业管廊支吊架预制的日常工作中，不同规格的型钢轮廓适配、转角处的异形切口处理一直是占用建模人员大量时间的重复工作，常规建模方式需要逐个绘制截面草图、拉伸生成实体、再根据安装角度做切除处理，遇到项目里存在几十种不同规格、不同弯折角度的型钢构件时，重复操作不仅效率低下，还容易出现截面参数输入错误、切口角度不匹配导致后续装配干涉的问题。

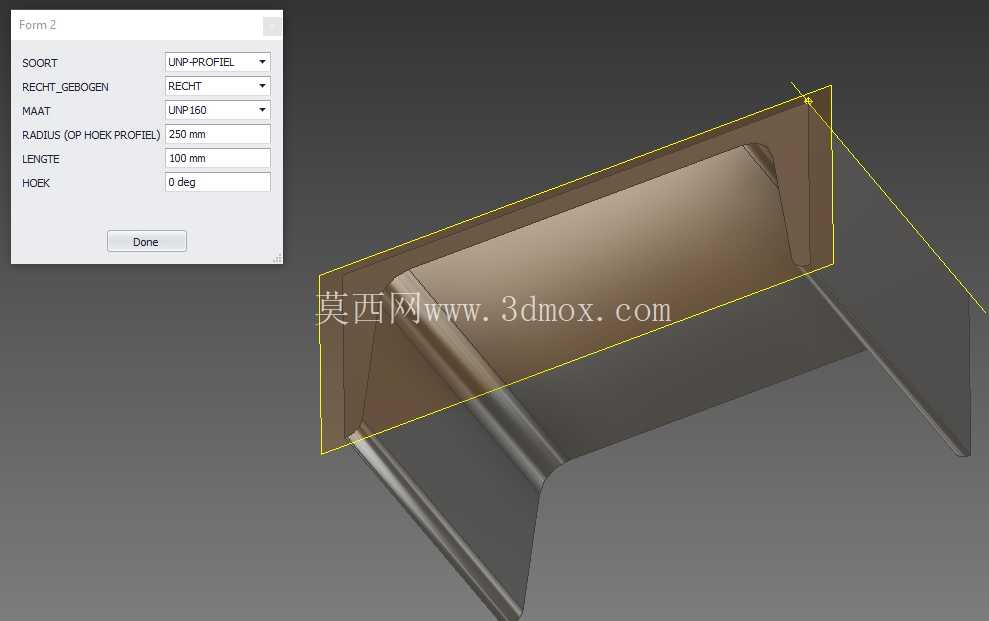

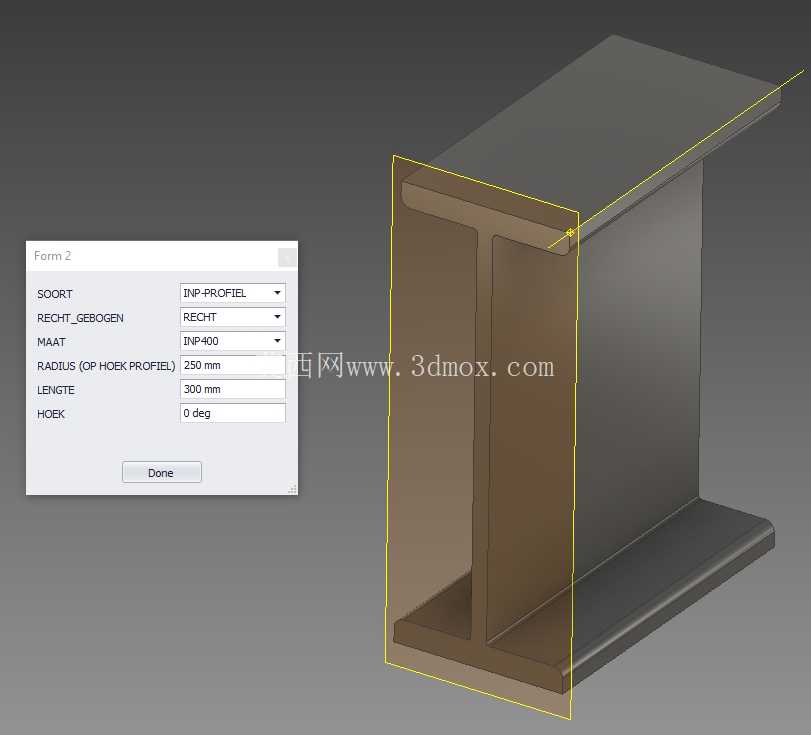

　　这套参数化构件的设计逻辑，是把工程中常用的unp、inp等系列型钢的截面参数内置到规则库中，同时整合了带角切口、不等角直线段、弯曲段的生成逻辑，使用者不需要手动绘制截面，只需要在交互面板中选定对应的型钢规格，输入需要的段长、弯折角度、切口偏移量等参数，就能直接生成符合加工要求的型钢实体。从实际使用场景来看，这类参数化构件可以直接嵌入到设备机架的装配环境中，生成的实体自带准确的安装边界，端部的切口角度可以直接匹配相邻构件的连接面，不需要后续再做二次修剪，比如在做皮带输送机的中间支架、液压站的安装底座、车间架空管线的支托时，只需要调整参数就能快速生成不同位置的型钢件，不需要重复从零开始建模。

　　设计过程中特意将轮廓生成的规则做了开放式预留，后续如果有新增的型钢规格，只需要把对应的截面参数补充到规则库中，不需要重构整个建模逻辑，生成的构件所有尺寸都是全关联的，修改任意参数时，实体的长度、切口位置、弯折半径都会同步更新，避免了改尺寸后出现特征报错的问题。构件的外形尺寸完全由输入的参数驱动，最小可以生成几十毫米长的小型连接角件，最大可以适配数米长的主承重梁，安装边界的预留也考虑了现场焊接、螺栓连接的操作空间，端部的切口不会出现过度切除影响构件强度的情况，也不会因为预留量过大导致相邻构件拼接后出现缝隙，生成的实体可以直接导出用于下料切割，也可以导入到有限元分析环境中做承重校核，不需要再做模型的简化处理。

　　对于经常需要做钢结构非标设计的工程师来说，这类参数化构件的应用，能把原本需要十几分钟才能完成的单根异形型钢建模工作压缩到几十秒，同时大幅降低手动建模带来的尺寸错误率，尤其适合项目周期紧、型钢构件规格多的设计场景，在建模过程中还可以根据实际项目的连接需求，快速调整参数验证不同规格型钢的适配性，不需要反复删除重建特征。
