工业卧式冷却储水腔体结构设计

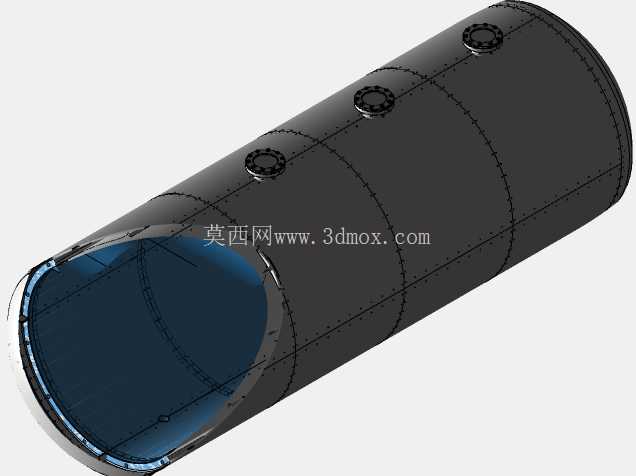

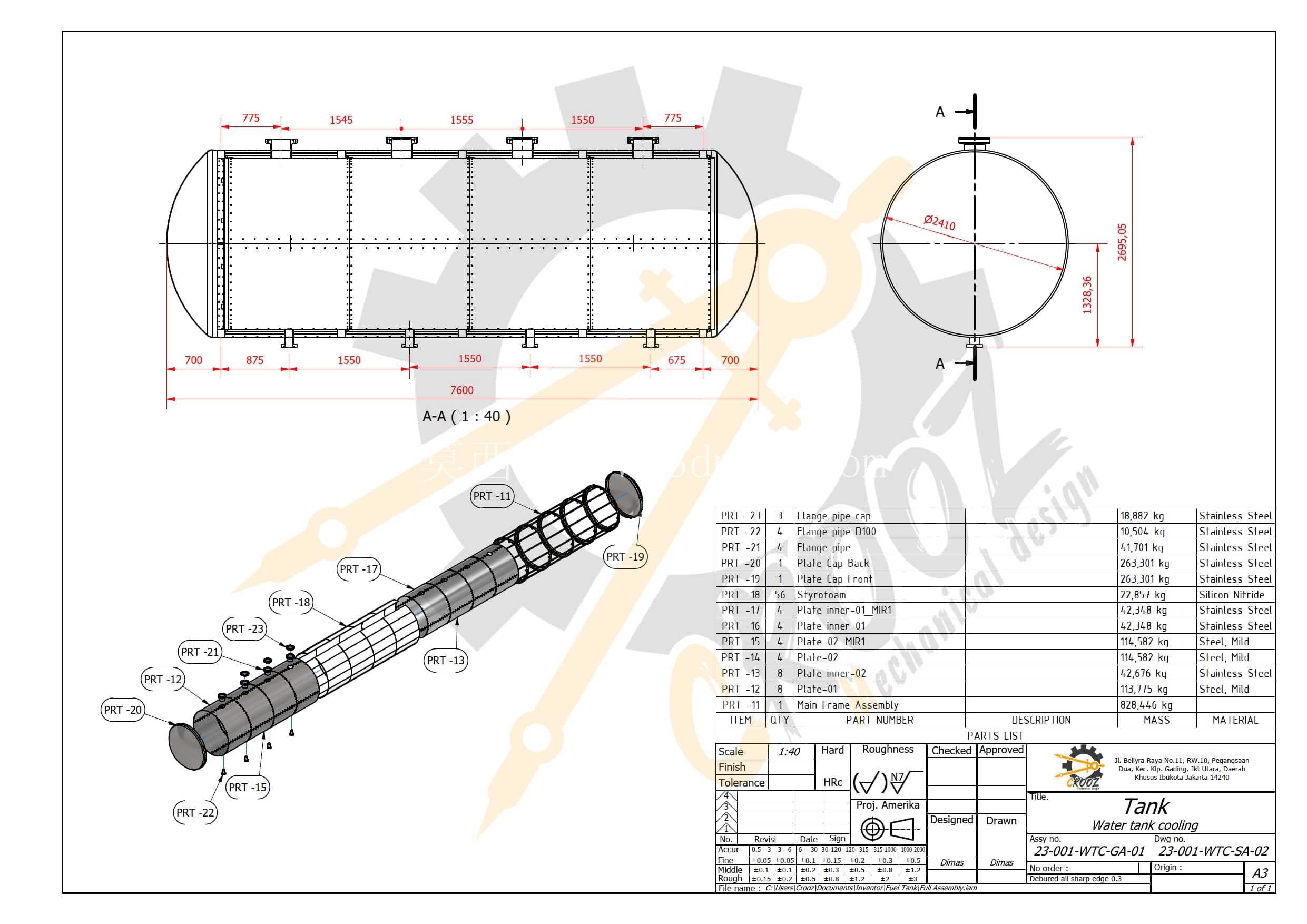

　　该冷却储水结构主要面向工业循环冷却系统配套使用，常见于大型液压站、中频感应加热设备、工业注塑成型机组的温控回路中，承担冷却介质暂存、流道缓冲、散热扩容的核心作用，区别于普通民用储水容器，其结构设计完全围绕工业连续运行的工况要求展开。从结构布局来看，整体采用卧式长条形弧面封头设计，两端采用大曲率圆弧过渡封头，相比直角方形箱体，可有效降低内部流体流动死区，减少冷却液长期滞留形成的杂质沉积，同时弧面结构能更好承受内部流体静压，在同等壁厚条件下承压能力比平端盖结构提升40%左右，无需额外增设加强筋即可满足0.3MPa以内的工作压力要求，大幅降低整体制造成本。

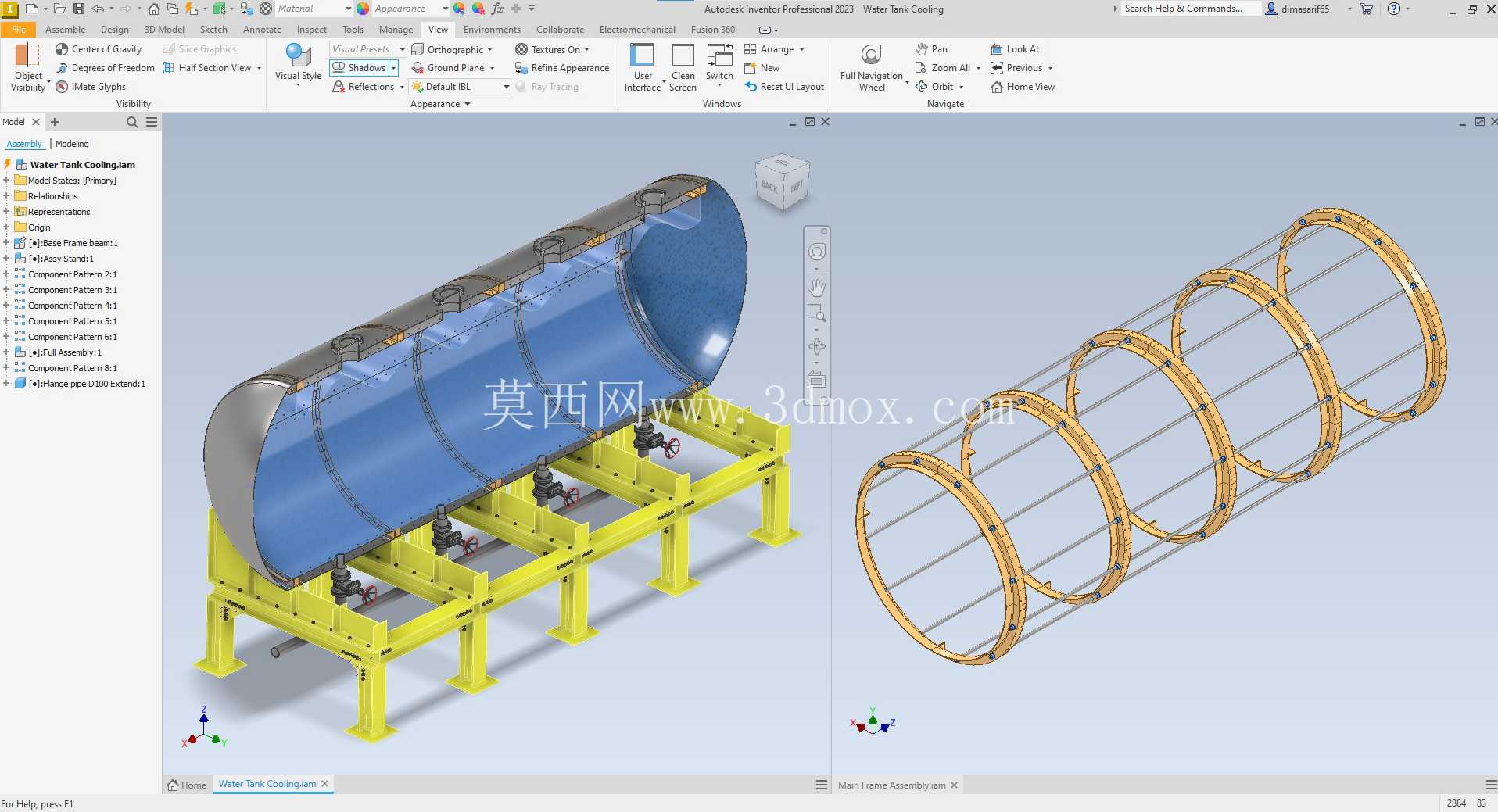

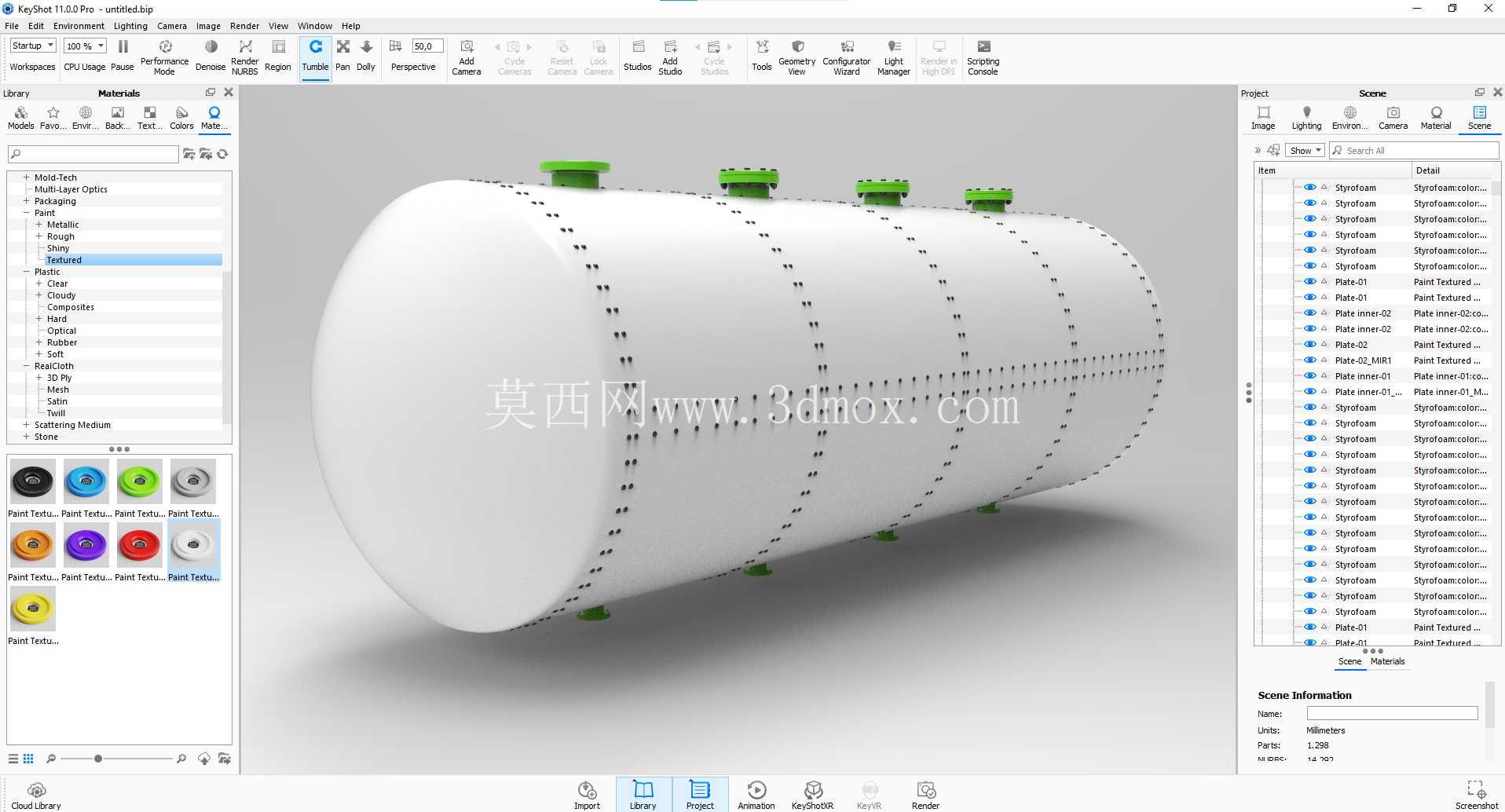

　　箱体上侧沿长度方向等距布置四个快接式管路接口，接口采用凸台一体成型结构，与箱体主体连接处做圆弧过渡处理，避免应力集中，接口可直接对接外部循环管路的快装接头，无需额外焊接转接法兰，现场安装时可根据管路走向选择对应接口接入，减少管路弯折带来的流阻损失。箱体侧壁沿周向布置多组安装固定孔位，孔位采用等间距排布设计，可适配不同规格的安装机架，安装时可通过螺栓直接将箱体固定在设备机架的预留安装面上，安装边界预留足够的扳手操作空间，无需特殊工装即可完成装配。

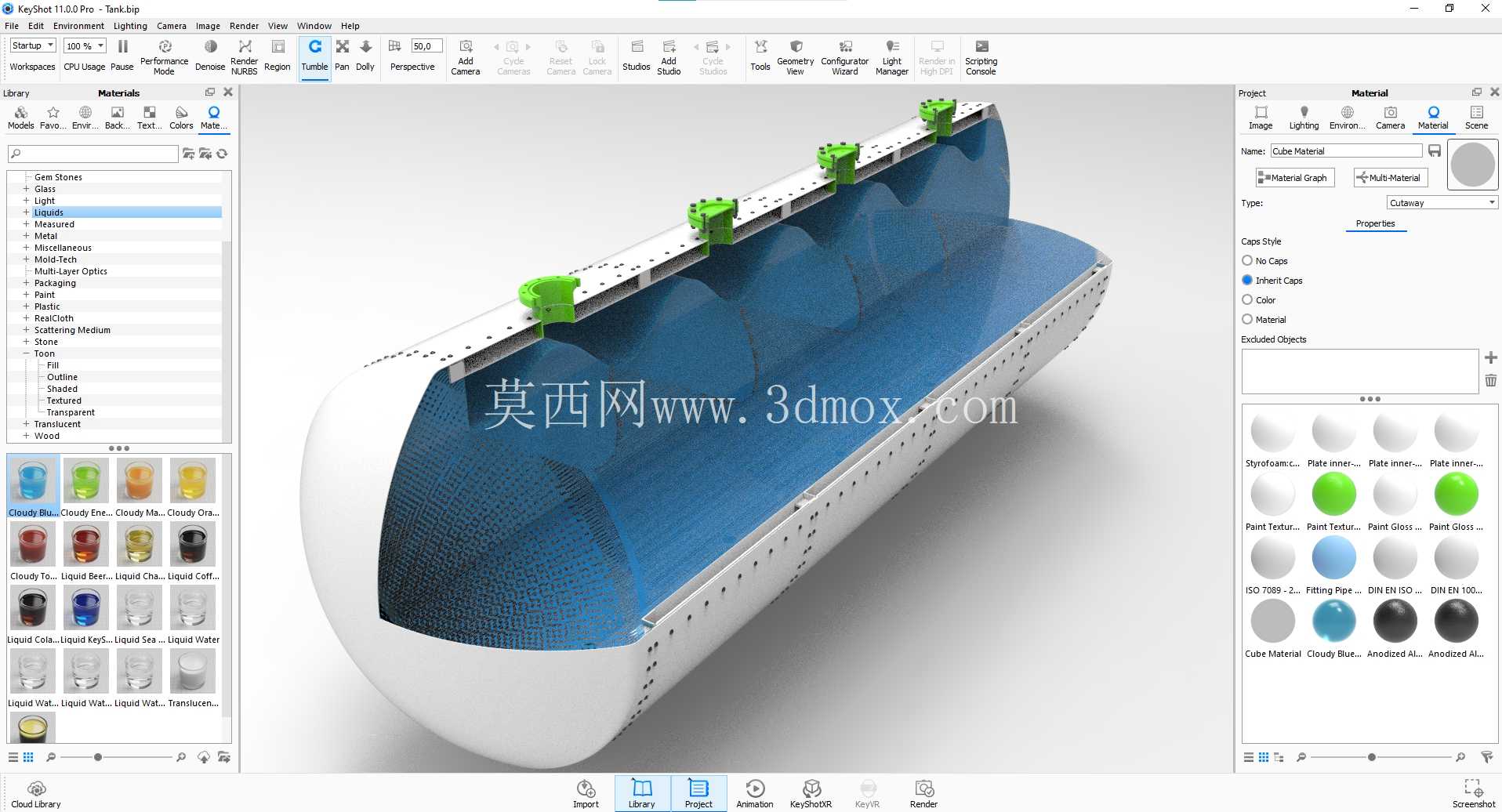

　　内部腔体设置多道导流隔板，隔板上开有错落排布的通流孔，可引导进入箱体的冷却介质沿S形路径流动，延长介质在箱体内的停留时间，提升自然散热效果，同时隔板可起到结构加强作用，避免长条形箱体在充液状态下出现侧壁鼓胀变形。箱体外侧预留的安装位可根据实际需求加装液位传感器、温度探头等检测元件，无需后期在箱体上额外开孔，避免开孔带来的渗漏风险。设计过程中充分考虑了加工工艺性，箱体主体可采用板材滚压成型后焊接加工，所有焊缝均布置在外侧易焊接位置，内部焊缝做打磨钝化处理，减少杂质附着，整体结构无复杂异形曲面，常规钣金加工设备即可完成生产，加工难度低，量产一致性好。在管路匹配上，接口通径按照常规工业冷却系统的流量要求设计，可满足单小时12立方以内的循环流量需求，不会出现通流不足导致的系统压降过大问题。
