可折叠调节式阅读支架结构设计

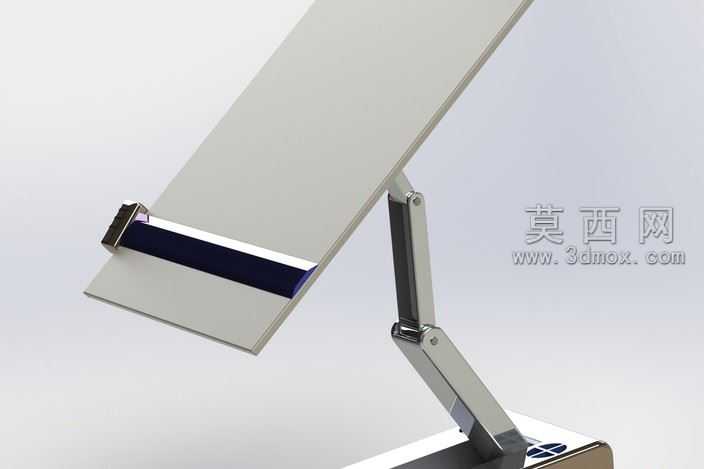

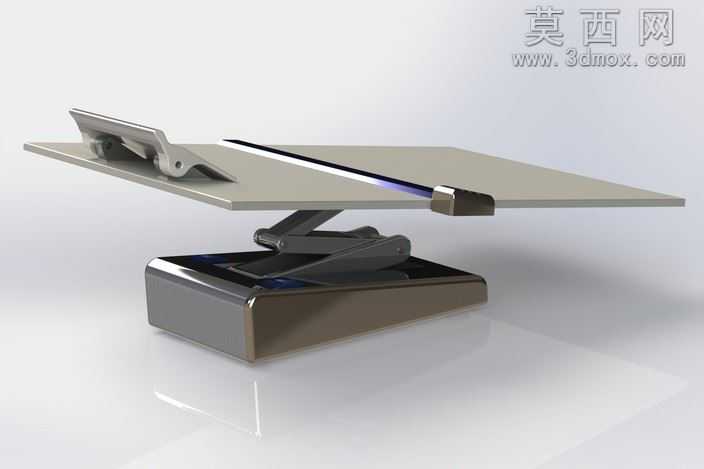

本作品为可折叠调节式阅读支架三维模型，采用SolidWorks软件完成全参数化建模，建模过程中严格遵循实际产品的生产装配逻辑，对每一个零部件的尺寸公差、装配间隙都做了精细化设定，确保模型可直接对接后续的结构验证与生产开模环节。模型整体采用模块化拆分设计，共分为底座支撑组件、角度调节铰接臂、载物托板、书页固定夹四大核心模块，各模块之间通过标准铰接结构实现连接，既保证了调节过程的顺畅度，也还原了真实产品的阻尼调节手感。渲染环节采用工作室级光照环境，对不同部件的材质做了精准区分：底座部分采用磨砂金属搭配防滑橡胶垫的材质组合，通过调整粗糙度参数还原金属哑光质感与橡胶的高摩擦特性；铰接臂部分采用亮面镀铬金属材质，通过环境贴图反射模拟金属件的抛光质感；载物托板采用浅灰色哑光工程塑料材质，设置轻微的表面颗粒感还原注塑件的真实表面状态；书页固定夹采用黑色软胶搭配金属弹片的材质组合，还原夹件的弹性触感与防滑特性。结构设计上充分考虑了使用场景的实用性，底座采用加重低重心设计，避免放置厚重书籍时出现侧翻问题；铰接臂采用多段式可调结构，可实现0到75度的仰角调节，适配不同坐姿、不同身高用户的阅读视角需求；载物托板前端设置有可伸缩的挡书条，可适配不同厚度的书籍、平板、画册等载体；托板上下两端的弹性固定夹可自由滑动，能够固定不同开本的书页，避免阅读过程中书页自动合拢。设计思路围绕便携性与易用性展开，整体支架可完全折叠收拢，收拢后厚度仅为5厘米左右，可轻松放入背包、公文包中携带，满足居家、办公、图书馆、差旅等多场景的阅读使用需求，同时所有活动连接处都做了圆角过渡处理，避免使用过程中划伤手部或刮损书籍封面，兼顾了实用性与使用安全性。
