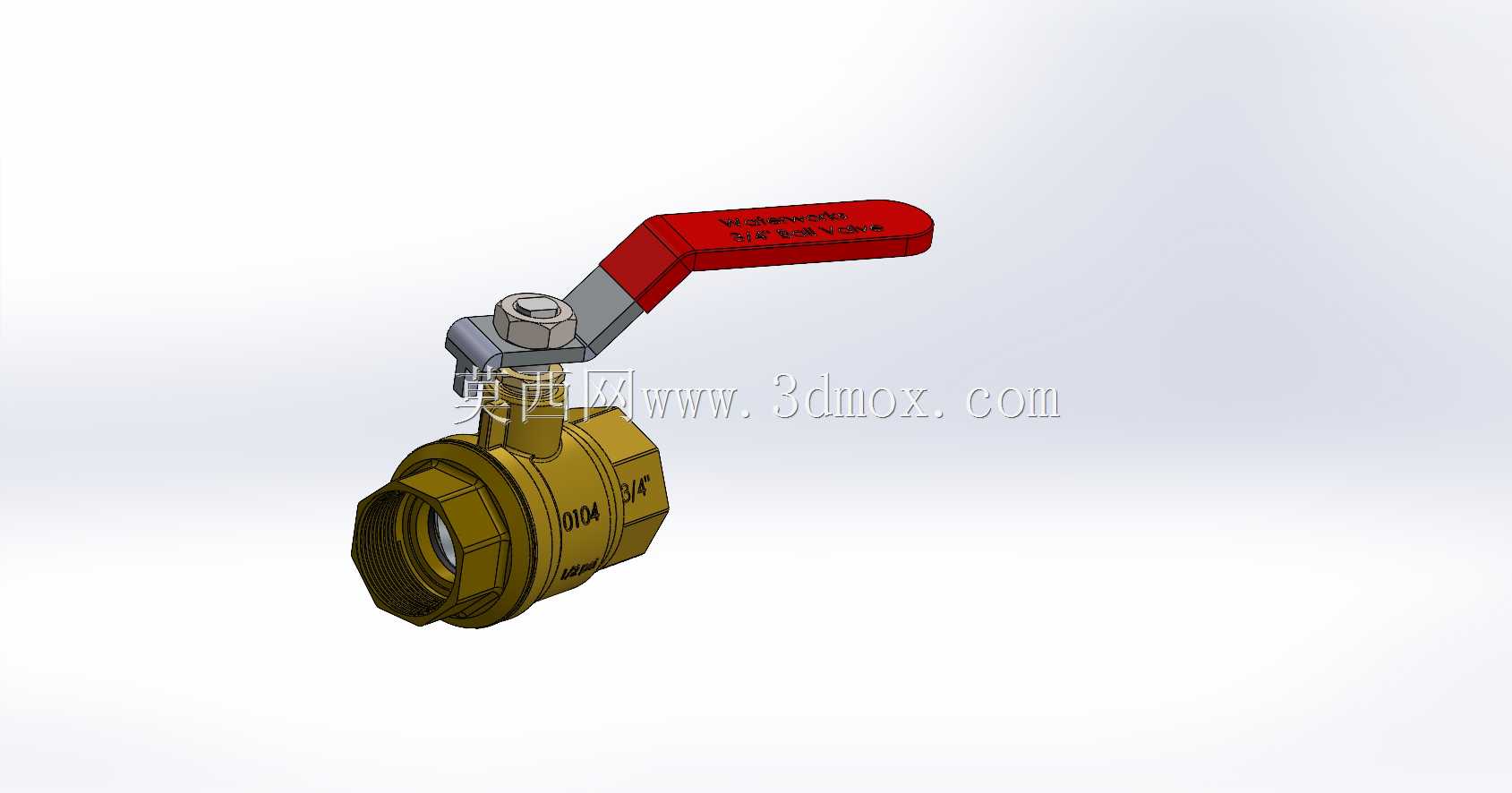

3/4英寸黄铜手动球阀结构设计

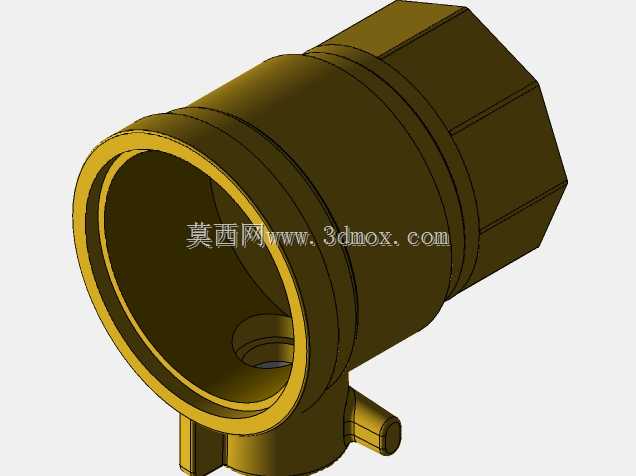

　　这款3/4英寸通径的黄铜球阀，是民用给排水、小型工业流体管路、暖通空调水系统中极为常用的通断控制元件，日常工况下主要负责管路内水、低压无腐蚀性气体、轻质油品等介质的通断切换，相比同通径的闸阀、截止阀，它的启闭行程更短，仅需将手柄旋转90度即可完成全开或全关操作，操作力矩小，日常运维无需额外辅助工具，徒手即可完成启闭动作。从结构设计来看，整个阀体采用锻造黄铜一体成型工艺，避免了拼接阀体容易出现的砂眼渗漏问题，流道采用全通径设计，介质流经阀腔时的压损极小，不会出现明显的节流效应，也不容易在阀腔内部积存杂质，降低了长期使用后卡涩、关闭不严的故障概率。

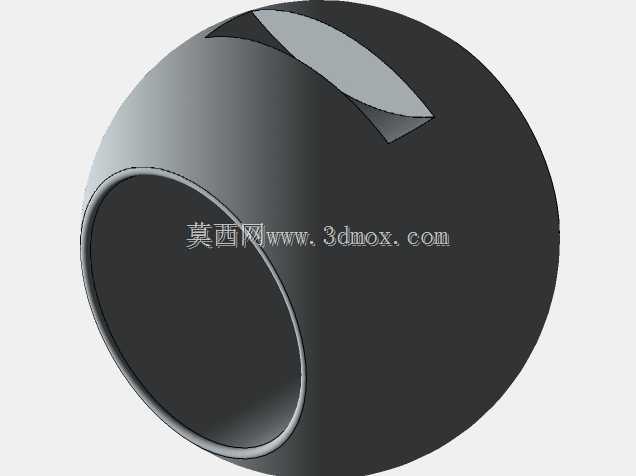

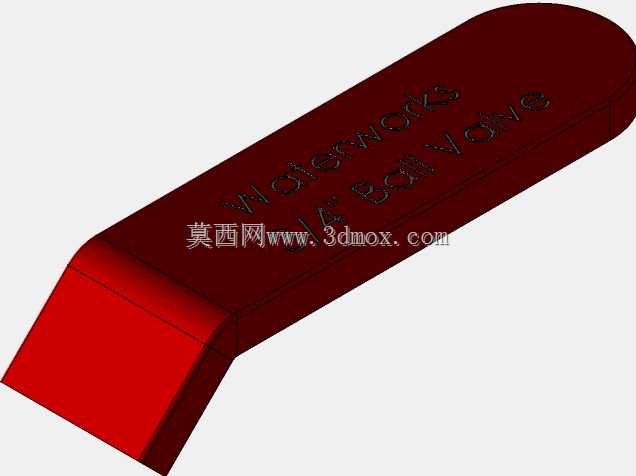

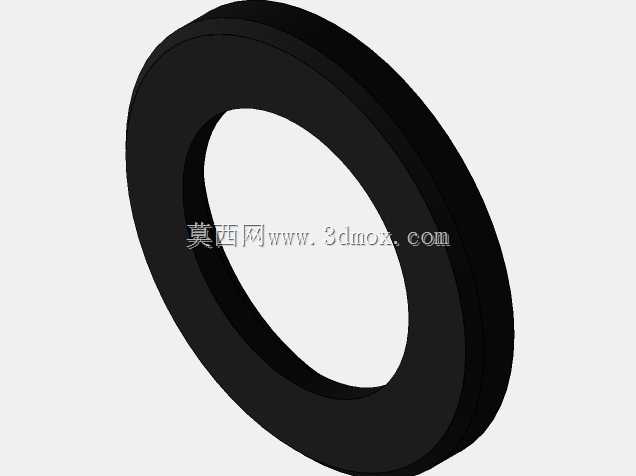

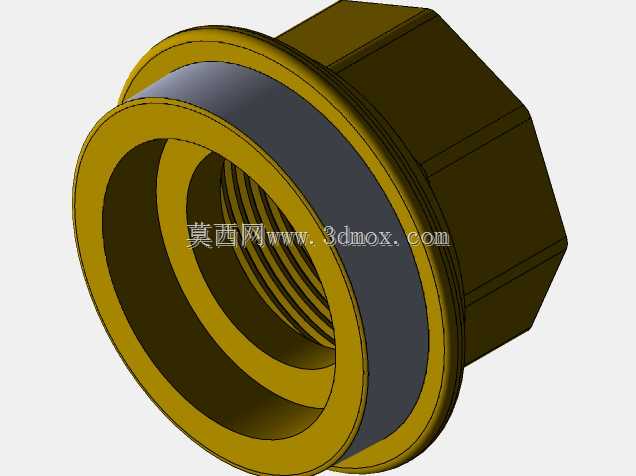

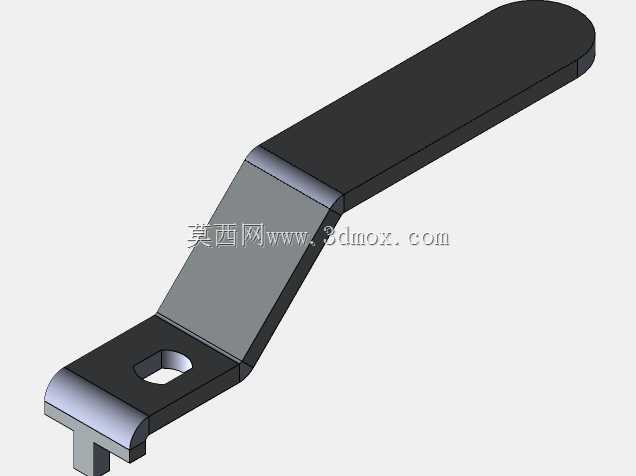

　　球体部分采用精磨黄铜基材搭配密封面抛光处理，和两侧的PTFE阀座紧密贴合，在额定压力工况下可以实现零泄漏密封，阀杆采用下装式防吹出结构，即使在阀杆压盖出现松动的情况下，管路内部的压力也不会将阀杆顶出造成介质外泄，这一结构设计完全符合管路阀件的安全设计要求，避免了使用过程中的安全隐患。手柄部分采用镀锌钢基材外包红色防滑浸塑层，手柄长度经过力矩匹配计算，在额定工作压力下，操作人员无需施加过大的力即可完成启闭，手柄上的扁平指示结构可以直观反馈阀门的启闭状态，当手柄和管路方向平行时为全开状态，垂直时为全关状态，现场巡检时无需靠近操作即可快速判断阀门工况，大幅降低了管路系统的巡检难度。从安装边界来看，这款球阀两端采用标准内螺纹连接，螺纹规格符合通用管螺纹标准，和同规格的镀锌钢管、PPR转接头、黄铜接头都可以直接匹配安装，安装时不需要额外定制转接配件，阀体的整体外形尺寸紧凑，两端接口的中心距、阀体最大外径、手柄旋转所需的空间都经过优化，在狭窄的管路井、设备内部管路排布场景下，也不会出现和周边管路、结构件干涉的问题，安装时仅需在螺纹处缠绕合适厚度的生料带即可完成密封，不需要额外的密封垫片，安装工序简单，普通管工即可完成操作。

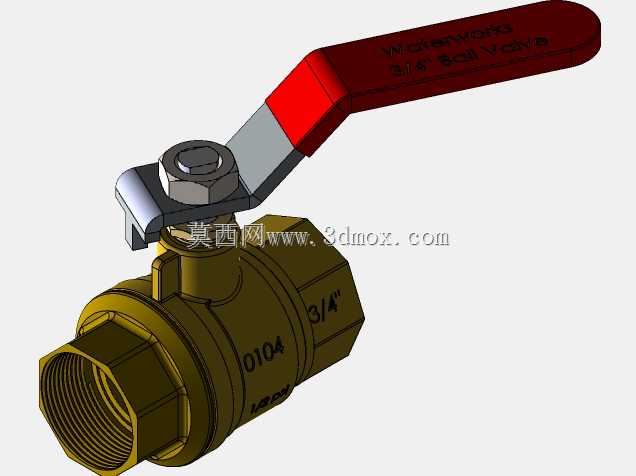

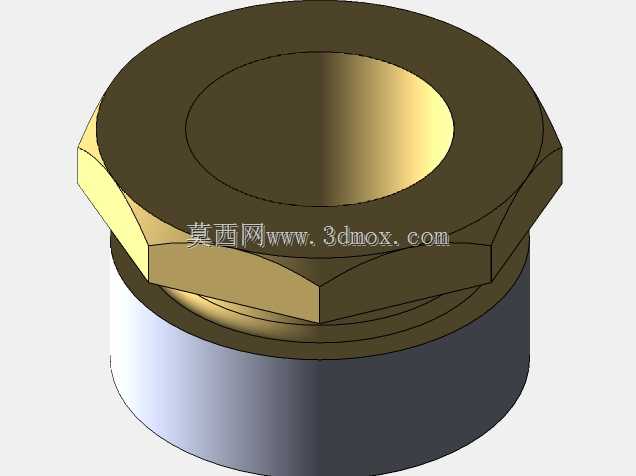

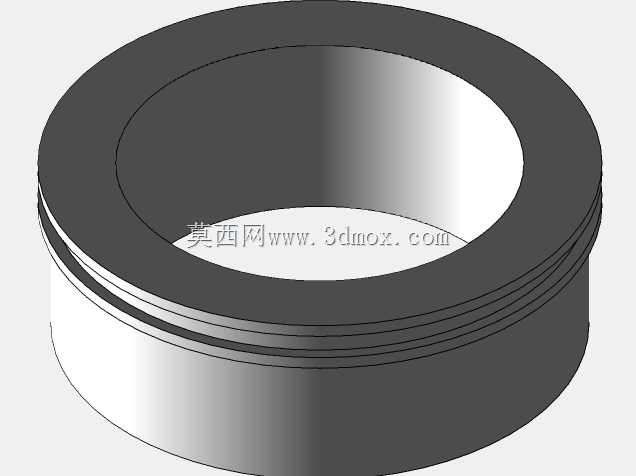

　　在实际应用场景中，这款球阀既可以作为户内自来水入户的总控制阀，也可以用在小型空压机的输气管路、消防喷淋系统的支路控制、暖通系统的风机盘管进出水控制，甚至在小型液压站的回油管路、冷却水循环管路中也能稳定工作，黄铜材质本身的抗锈蚀能力较强，在常温清水工况下的使用寿命可以达到十年以上，不需要频繁更换维护。建模过程中完全按照实物的装配关系拆分零件，从阀体、球体、阀座、阀杆、压盖、手柄、固定螺母每一个零件都还原了实际的尺寸公差和装配间隙，装配完成后可以模拟手柄的旋转动作，验证启闭过程中球体和阀座的配合关系，也可以直接用于管路系统的装配干涉检查，帮助设计人员在管路排布阶段提前预判安装空间是否充足，避免现场安装时出现阀门无法操作、和周边构件碰撞的问题。

　　和塑料材质的球阀相比，黄铜材质的承压能力更高，抗外力冲击能力更强，不会因为环境温度变化出现老化脆裂的问题，和铸铁球阀相比，它的重量更轻，不会出现锈蚀卡死的问题，后期维护更换的成本更低，是中小通径管路系统中性价比极高的通断控制元件。设计过程中充分考虑了民用和普通工业场景的通用需求，没有采用特殊的非标结构，所有的易损件比如阀座密封圈都可以和市面上同规格的球阀通用互换，后期维护时不需要整体更换阀门，仅需更换密封件即可恢复密封性能，进一步降低了全生命周期的使用成本。
