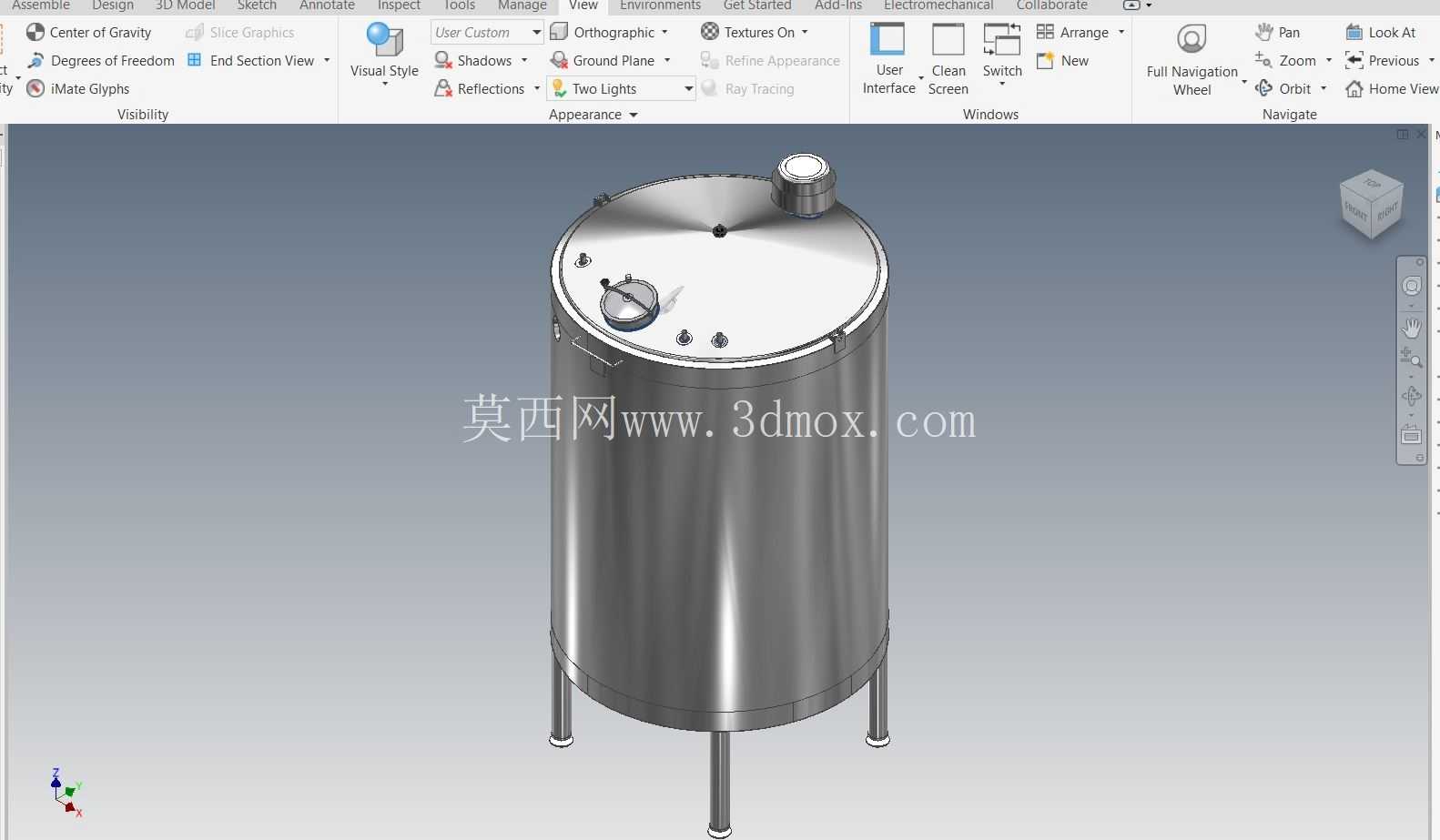

食品工业用20立方立式不锈钢储热水罐

　　这款立式储水罐体主要面向食品加工生产场景设计，适配饮品生产、食材预处理、车间CIP清洗系统的恒温热水储供需求，可作为生产线热水缓冲单元，承接前端换热设备输出的高温热水，稳定供给下游各用水工位，避免因瞬时用水量波动导致的水压、水温不稳问题。罐体整体采用立式支腿结构，三根支腿沿罐底圆周均布，支腿底部预留安装固定孔位，安装时需保证支腿支撑面水平度偏差不超过千分之二，避免罐体倾斜导致内部液位检测失准、支腿受力不均产生结构形变。

　　罐体顶部设置有人孔、通气口、液位检测接口与温度传感器安装位，人孔采用快开式卫生级结构，方便日常检修与内部清洁，通气口配置防虫阻火结构，满足食品生产车间的卫生防护要求；罐侧下部设置有进出水口、排污口，排污口位于罐底最低处，可完全排空罐内残水，避免长期积水滋生微生物。设计阶段优先考虑卫生级使用需求，罐体内壁做镜面抛光处理，所有焊接位置做圆弧过渡打磨，无卫生死角，可适配高温清洗、消毒作业要求；罐体侧壁做保温层安装预留，外层可包覆聚氨酯保温层与不锈钢外护板，减少储热过程中的温度损耗，正常储水工况下温降可控制在每小时1摄氏度以内。

　　罐体顶部的操作平台预留了仪表安装空间，可直接适配压力变送器、温度传感器、液位开关等常规自控元件的安装，无需额外做结构改造；罐顶的快开加料口可按需投加水质处理药剂，适配食品生产的水质管控要求。从安装边界来看，罐体整体直径与高度比例经过优化，在20立方有效容积下，占地面积控制在合理范围，适配多数食品生产车间的层高与设备布局要求，支腿高度预留了罐底阀门、管道的安装操作空间，日常维护时无需额外搭建登高设施即可完成罐底阀门的操作与检修。结构强度计算阶段充分考虑了满水状态下的罐体载荷，以及输送热水时的热胀冷缩应力，罐壁板材厚度经过校核，可承受常规储水工况下的静压与短时水锤冲击，支腿与罐体连接位置做加强筋处理，避免长期载荷下出现焊缝开裂问题。
