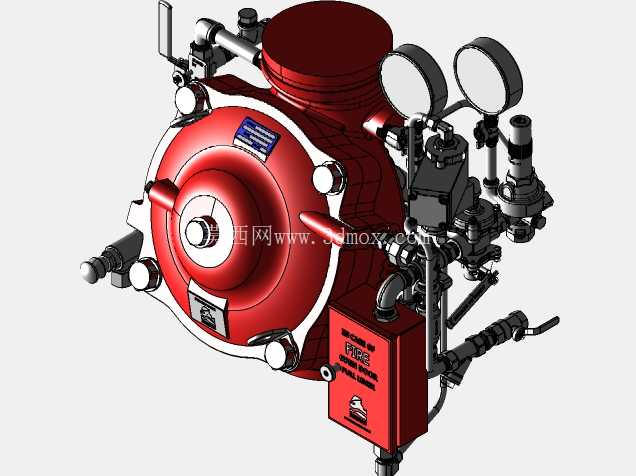

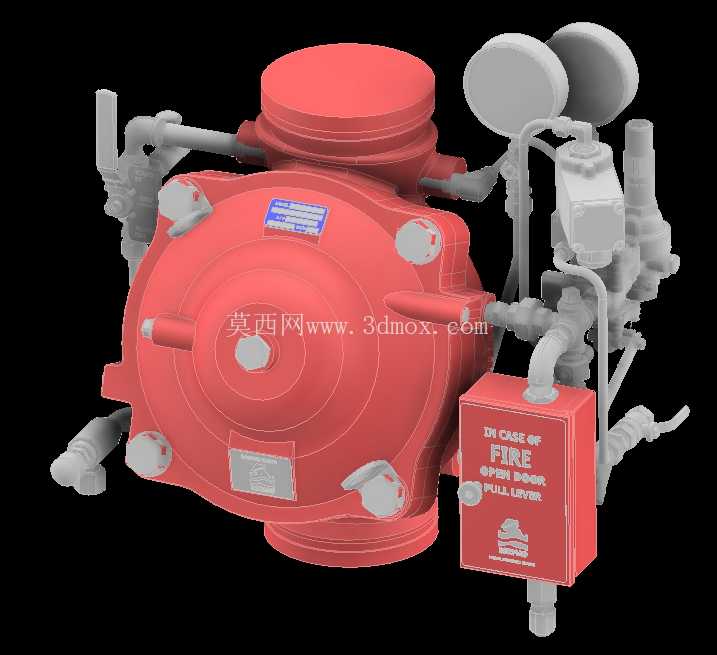

DN150滚压沟槽Bermad消防雨淋阀结构

　　这款DN150规格的滚压沟槽连接400Y型Bermad雨淋阀，主要面向消防水系统的雨淋灭火场景设计，适配无PRV减压装置、供水压力偏低的消防管网工况，在厂房、仓库、地下空间等需要大面积开式喷水灭火的场所中承担核心控水启闭功能。从结构设计来看，阀体主通径采用DN150公称尺寸，滚压沟槽的连接形式相比传统法兰连接，安装时无需焊接、法兰对位拧螺栓的复杂工序，仅需配套沟槽卡箍即可完成管路对接，能大幅缩短现场施工周期，同时沟槽连接处的密封性能可适应低压工况下的水压波动，避免长期运行出现渗漏问题。

　　阀体主腔采用红漆涂装的球铁材质结构，壁厚设计兼顾承压强度与流道通畅性，内部流道做了圆弧过渡处理，减少水流通过时的压损，适配低压供水场景下的通水效率要求。阀组附带的控制管路集成了压力检测、手动应急启动组件，侧方配置的红色应急操作盒可在自动控制失效时，通过现场手动操作快速开启阀门，触发雨淋系统喷水，控制管路上的两个圆形压力检测部件可实时反馈阀前、阀腔的压力状态，方便运维人员日常巡检判断阀组工作状态。

　　设计过程中充分考虑了安装边界的预留，整体阀组的外接控制管路均沿阀体轮廓排布，没有超出阀体安装投影过多的外凸结构，在狭窄的消防阀组井、泵房管排中安装时，不会与周边管路、支架产生干涉，配套的管路接头均采用标准消防水系统通用接口尺寸，可直接对接市面通用的消防控制管路配件，无需单独定制转接件。该阀的工作逻辑为常态下阀腔保持压力封闭，当火灾探测系统触发信号后，控制腔泄压，阀瓣在进水侧水压作用下快速开启，让水流均匀输送到开式喷头管网，实现保护区的全覆盖喷水灭火，针对低压工况优化的阀瓣开启行程，可在较低进水压力下完全打开，避免出现开度不足导致的供水流量不够的问题。
