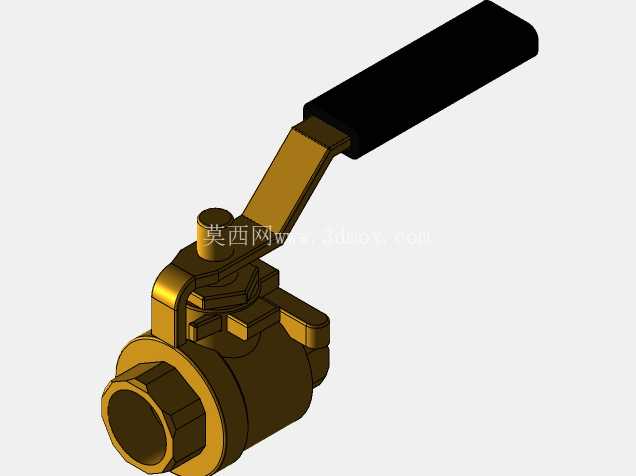

黄铜内螺纹手动球阀三维结构设计

　　这款手动球阀的三维结构完全按照民用给排水、小型液压回路、低压气动系统的实际安装需求搭建，建模过程中优先考虑了现场安装的操作空间与管路适配逻辑。从实际应用场景来看，这类小通径黄铜球阀常被用在建筑给排水支管、小型设备冷却水路、车间压缩空气支管路中，承担管路介质通断控制的功能，相比闸阀、截止阀，它的启闭行程更短，手柄旋转90度即可完成全开全关操作，日常运维时不需要反复转动手轮，狭小空间内操作优势明显。

　　建模时首先确定了阀体的核心通径尺寸，两端内螺纹接口符合常规低压管路的连接标准，安装时不需要额外焊接，直接通过管螺纹与上下游管路旋合即可，接口处预留了密封填料的缠绕空间，能避免现场安装时出现密封面错位的问题。阀体采用一体式锻压黄铜结构的设计思路，相比拼接式阀体减少了一处外泄漏点，介质承压能力更稳定，内部流道做了全通径匹配，介质流过时的压损更小，不会出现流道缩径导致的流量衰减问题，也不容易在阀腔内部积存介质杂质，降低长期使用后的卡滞风险。

　　操作手柄采用杠杆式结构设计，手柄长度经过力矩核算，正常成年人单手操作即可克服密封件的摩擦力完成启闭，手柄外层做了防滑包覆结构，即使手上沾有水渍、油污也不会出现打滑问题。阀杆与球体的连接部位做了防冲出结构设计，当阀腔内部存在压力时，阀杆不会被介质压力顶出造成外漏，密封件采用常规耐温橡胶材质，适配0-80摄氏度的水、压缩空气、低压液压油等常见介质。

　　从安装边界来看，整个阀门的外形轮廓充分考虑了管路并排安装的间距需求，手柄旋转范围内没有多余的凸起结构，多台阀门并排安装在管路汇流排上时，不会出现手柄互相干涉的问题，阀体两端的六角结构也预留了扳手夹持位，现场安装时可以用普通活动扳手固定阀体，避免旋紧螺纹时阀体跟着转动损坏密封面。球体的密封副采用浮动式结构，介质压力越高，密封面的贴合度越好，低压工况下也能依靠密封件的预紧力实现零泄漏，不需要额外增加密封预紧弹簧，结构更简单，后期更换密封件的维护成本更低。建模时所有配合面都预留了合理的公差间隙，完全符合实际加工的尺寸要求，不会出现建模时配合到位、实际生产装配干涉的问题，阀杆部位的填料函空间也做了准确还原，后期可以直接根据这个模型生成工程图用于加工生产。
