带装饰孔的箱式散热器外盖结构设计

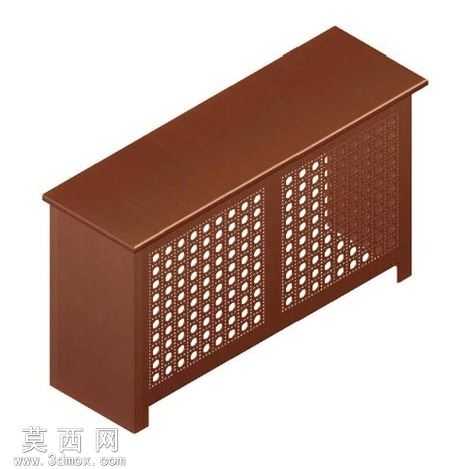

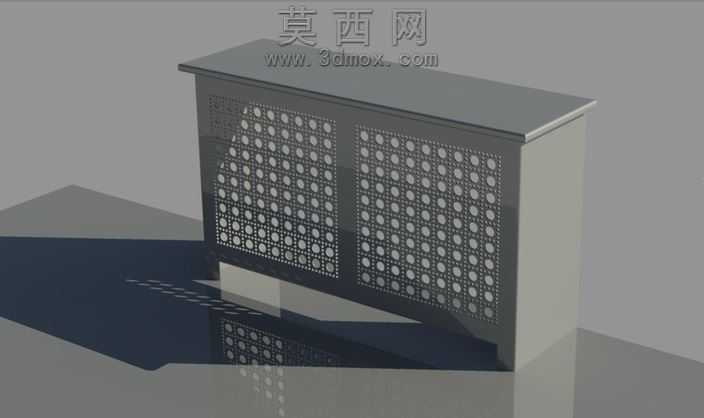

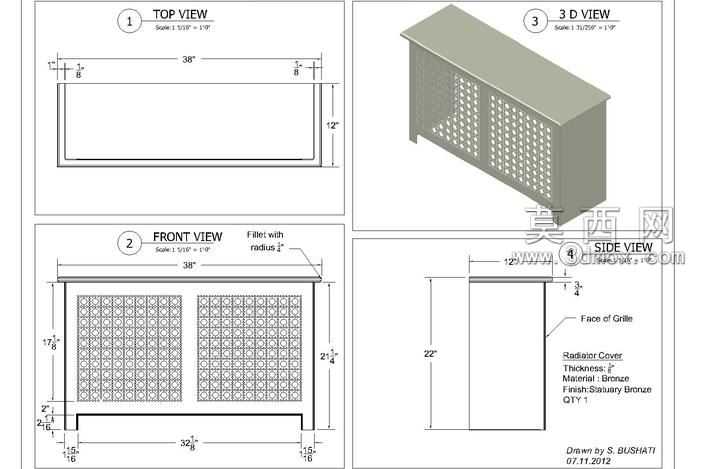

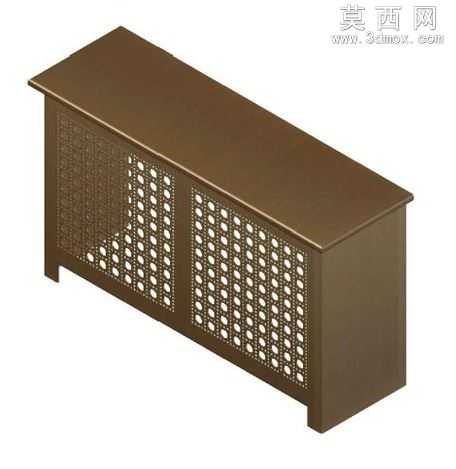

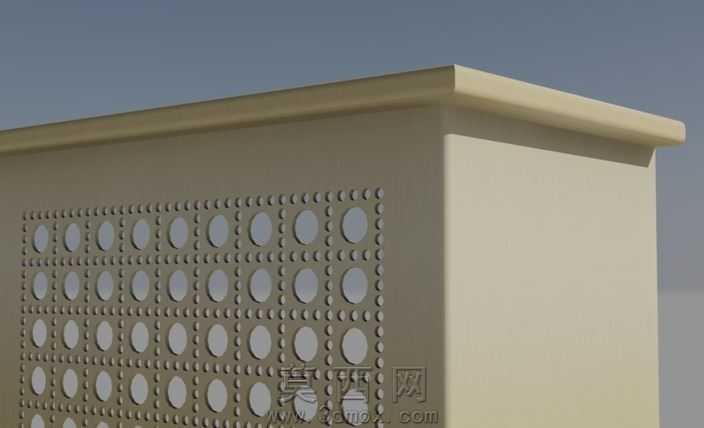

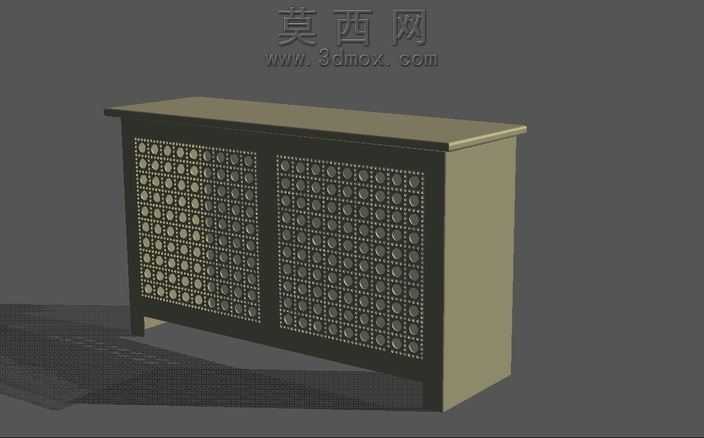

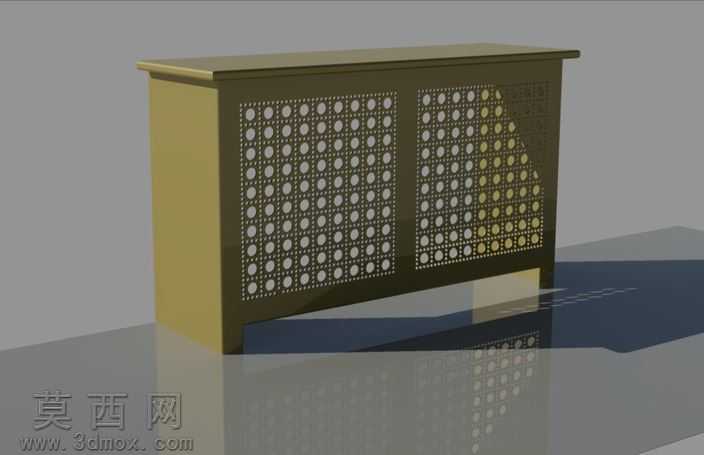

该装饰散热器盖采用三维参数化建模方式完成整体结构设计，建模过程中先以基准平面定位盖板的整体轮廓，确定22×38英寸的整体长宽尺寸与1/8英寸的均匀壁厚，再通过拉伸凸台命令生成盖板的主体基体，顶部边缘做圆角过渡的翻边结构，既提升盖板的结构刚度，也能避免安装使用过程中锐边划伤的问题。建模阶段重点处理正面的阵列孔结构，先绘制单组圆形孔与小圆点装饰纹理的草图，通过线性阵列命令按照等间距规则排布所有孔位，保证孔位排列整齐对称，兼顾散热通风需求与外观装饰效果，阵列过程中严格控制孔与孔之间的间距，避免间距过小导致盖板结构强度不足，同时保证足够的通风过流面积满足散热需求。材质渲染阶段选用哑光米白色金属质感材质，模拟实际钣金喷涂后的表面效果，调整材质的粗糙度与反光参数，还原真实五金配件的视觉质感，渲染时添加柔和的环境光，清晰呈现盖板的轮廓层次与孔位的通透效果。结构设计上充分考虑安装适配性，盖板整体为方正箱型结构，侧边为平整立面，可直接扣合在对应尺寸的散热器外部，无需额外复杂的连接结构，正面的镂空孔阵既可以保证散热器工作时的空气流通，让热量能够顺利通过孔洞散出，又通过规律排列的大小孔组合形成规整的装饰纹理，摆脱传统散热器盖板单调的平板外观，让功能性配件同时具备装饰美化作用。设计过程中反复校验壁厚与孔位的受力情况，确保1/8英寸的壁厚在开设密集孔位后依然具备足够的抗变形能力，运输与安装过程中不易出现弯折变形，同时孔位的边缘都做了微小的倒角处理，去除加工毛刺，提升成品的使用安全性。
