水表性能检测专用测试设备结构设计

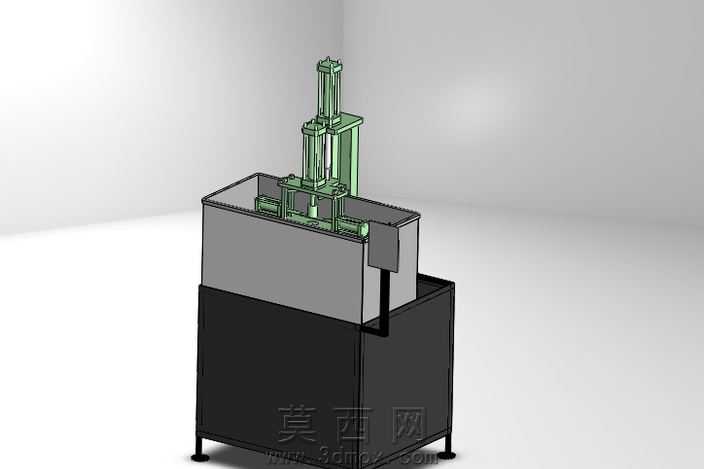

本模型为水表测试机的改造优化设计方案，采用三维参数化建模完成全装配结构搭建，建模过程中对原有设备的功能缺陷进行针对性调整，整体结构分为下部支撑柜体、中部测试水槽、上部压装执行机构三个核心模块。建模阶段严格遵循机械设计装配规范，对各部件的配合公差、运动行程进行参数化约束，确保改造后设备的运动逻辑符合水表耐压测试、流量校验的实际工况需求。材质渲染阶段，下部支撑柜体采用哑光黑色冷轧钢板材质，还原工业设备钣金外壳的磨砂质感，表面添加细微的颗粒纹理模拟真实喷涂效果；中部水槽采用半透明磨砂工程塑料材质，兼顾可视化观察需求与结构强度表现；上部压装机构的导向柱、气缸活塞杆采用抛光金属材质，传动部件添加金属切削纹理，紧固件采用镀锌亮面材质，不同材质的光影反射参数经过多轮调试，渲染输出的效果图能够清晰区分各功能部件的材质差异。结构设计层面，改造重点优化了上部压装机构的导向稳定性，将原有的单导向柱结构改为双柱导向搭配线性导轨的组合形式，避免压装过程中出现偏载导致水表密封失效的问题；中部水槽增加了可调节定位夹具，能够适配不同口径规格的水表装夹需求，无需更换工装即可完成多规格产品的测试作业；下部柜体整合了水路循环、电气控制的安装空间，将原有外露的管路、线路全部内置，提升设备整体的整洁度与安全性。设计思路围绕提升测试效率、降低运维成本展开，改造后的设备在保留原有测试功能的基础上，缩短了水表装夹定位的辅助时间，压装机构的行程调节范围更大，能够兼容更多品类的水表测试需求，同时整体结构的模块化程度更高，后续维护更换部件时无需拆解整机，大幅降低设备的停机维护时长。建模过程中对所有运动部件进行了干涉检查，模拟压装机构下行、装夹动作的全行程运动，确认无结构干涉问题后完成最终装配，各部件的连接方式、安装孔位均按照实际加工标准设计，可直接导出工程图纸用于生产制造。
