86规格12Nm混合式步进电机结构模型

　　这款86机座号的步进电机三维结构，还原了12Nm扭矩规格机型的完整装配细节，建模时优先考虑了设备选型阶段的安装校核需求，所有配合面、安装孔位、外接边界都按照实物量产机型的公差带做了对应约束，方便结构工程师直接导入装配体做干涉检查。从实际应用场景来看，这类扭矩等级的步进电机多用于中负载的自动化传动工位，比如皮带输送线的主动辊驱动、小型数控设备的进给轴传动、包装机械的拉膜机构动力输出，也可配套在非标工装的旋转工位上，承担定角度分度的动力输出，不需要额外搭配减速箱就能满足多数中低速工况的扭矩需求，相比伺服系统成本更低，开环控制下的定位精度也能覆盖多数通用工业场景的要求。

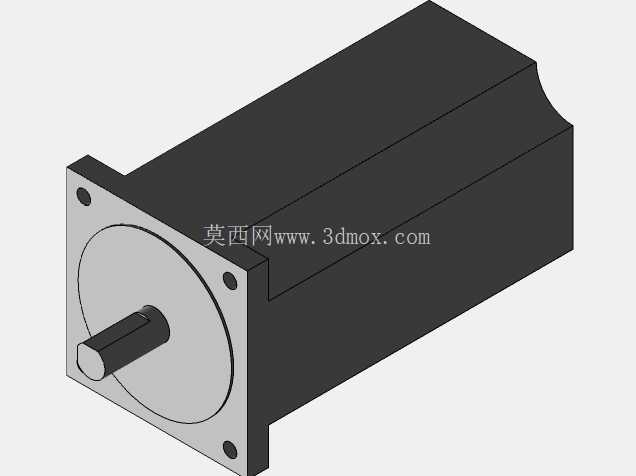

　　模型完整还原了电机的方形安装法兰结构，法兰端的四个安装通孔位置、输出轴的轴径与键槽尺寸、轴伸长度都做了精准复刻，机身长度对应156mm的实际尺寸，工程师在做设备布局时，可以直接参考模型划定电机的安装空间，提前预留出线缆接头的布置位置，避免后期装配时出现机身与周边结构件干涉、输出轴与联轴器配合长度不足的问题。设计建模过程中，对电机的定子外壳、后端盖、输出轴轴承位都做了分层装配约束，既可以整体导入做布局参考，也能拆分单个零件查看内部结构的配合关系，输出轴的D型切面、法兰端的定位止口这些容易被忽略的安装细节都做了还原，止口的直径与深度尺寸完全匹配行业通用的安装基准，方便配套选型时匹配对应的安装法兰、联轴器以及电机座。

　　从功能特性来看，这款机型的输出扭矩在86系列步进电机里属于中高扭矩档位，低速运行时的扭矩输出平稳，机身的散热筋结构也在模型里做了体现，对应实际使用时的连续运行散热需求，建模时特意保留了电机尾部的出线端结构，方便工程师在布线设计时预留线缆的弯曲半径，避免线缆过度弯折影响使用寿命。不同于简化的示意模型，这个结构模型把安装相关的所有边界尺寸都做了1:1还原，不管是做单机设备的结构布局，还是做自动化产线的动力单元选型校核，都能直接作为设计参考，不需要再额外核对二维样本的尺寸参数，能大幅减少前期方案设计阶段的尺寸核对工作量，也能避免因为尺寸估算偏差导致的后期装配返工问题。
