奥利MVE系列电动振动电机结构设计

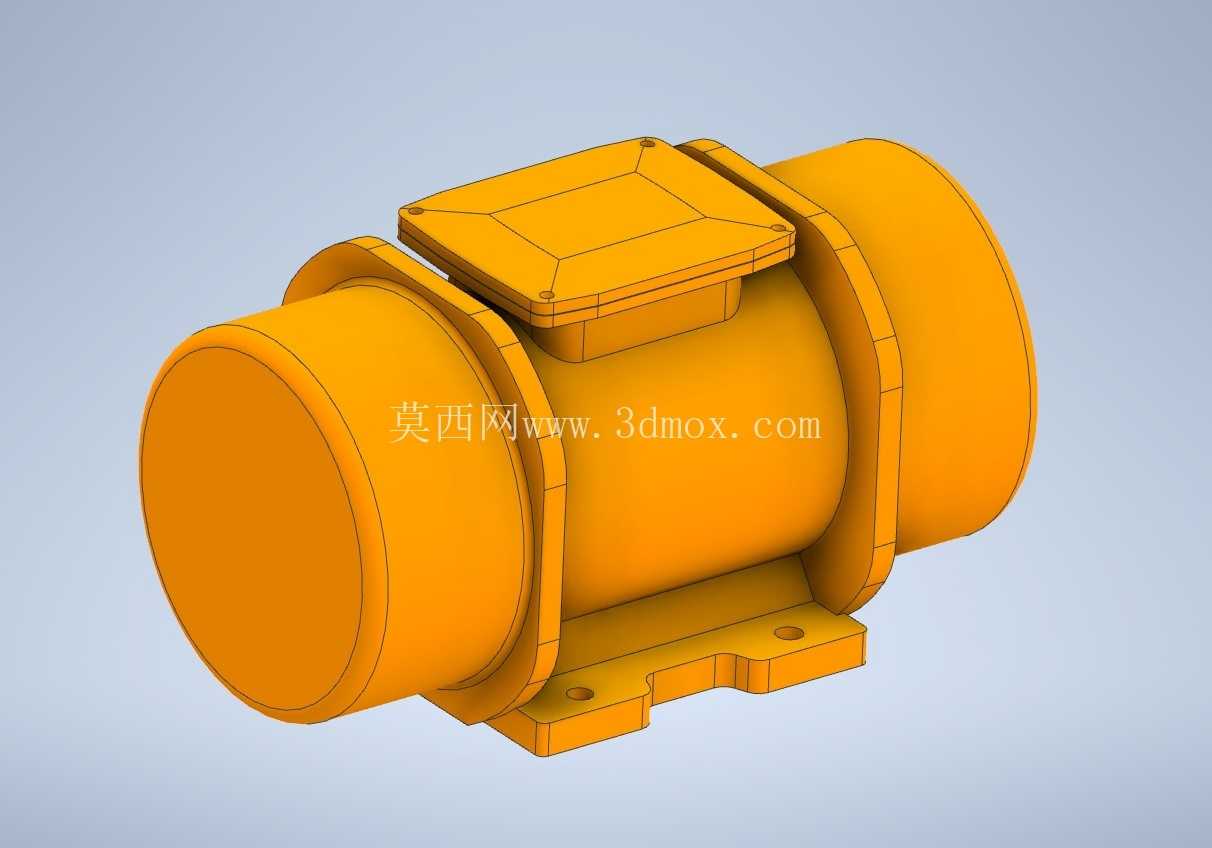

　　这款振动电机的三维结构完整还原了MVE系列卧式振动电机的实体特征，从结构设计逻辑来看，整机采用两端偏心块外置的经典布局，中部为定子与转子集成的主机身，顶部设置独立的接线盒腔体，底部为一体化铸造的安装底座，这种布局是目前工业振动激振源领域应用最广泛的结构形式。从实际应用场景出发，这类振动电机是振动筛分设备、振动给料机、振动料斗、振动输送机、振动落砂机这类依靠定向激振力实现物料处理的设备核心动力部件，在矿山筛分、建材配料、粮食分选、铸造落砂、粉体输送等工况中都有大量应用，区别于普通旋转电机，它不需要额外搭配激振机构，自身就能通过两端偏心块的旋转产生定向的周期性激振力，直接驱动设备工作。

　　从功能特性来看，模型完整呈现了机身的加强筋结构，接线盒与主机身的连接法兰做了密封止口设计，能够适配多粉尘、户外露天的作业环境，两端的端盖结构预留了轴承安装位与偏心块调节空间，实际使用中可以通过调整两端偏心块的重合夹角，在额定范围内线性调整激振力的大小，匹配不同负载设备的激振需求。设计思路上，底部安装座采用了跨距合理的双安装脚设计，每个安装脚设置了沉头螺栓孔，安装时可以通过螺栓直接固定在设备的振动台板上，安装面与主机身的同轴度公差在建模时做了对应约束，避免安装后出现激振力偏移导致的设备异常振动。

　　从安装边界来看，整机为卧式圆柱主体结构，接线盒突出于主机身上方，安装时需要预留接线盒的接线操作空间，两端偏心块旋转时的外圆轮廓需要与周边结构保留足够安全间隙，避免运转过程中出现碰撞干涉；机身两端的轴承位采用了同轴设计，保障转子运转时的动平衡精度，减少长期运转时的额外振动损耗。建模过程中对机身的壁厚、安装座的过渡圆角都做了符合铸造工艺的还原，避免出现壁厚突变导致的铸造应力集中问题，接线盒的盖板采用螺栓紧固的结构，方便后期接线维护操作，整机的重心落在安装底座的中心区域，保障激振力输出的稳定性，不会出现偏载导致的安装螺栓松动问题。
