50×50规格BPC直角固定安装角支架

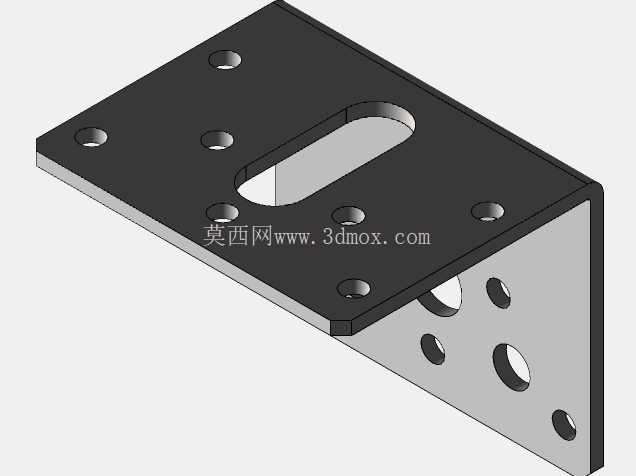

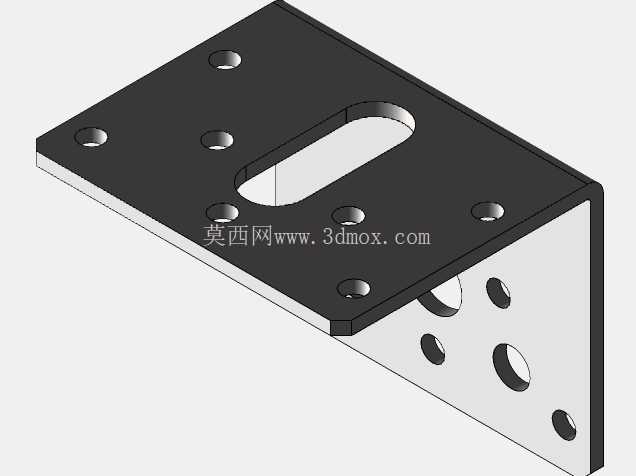

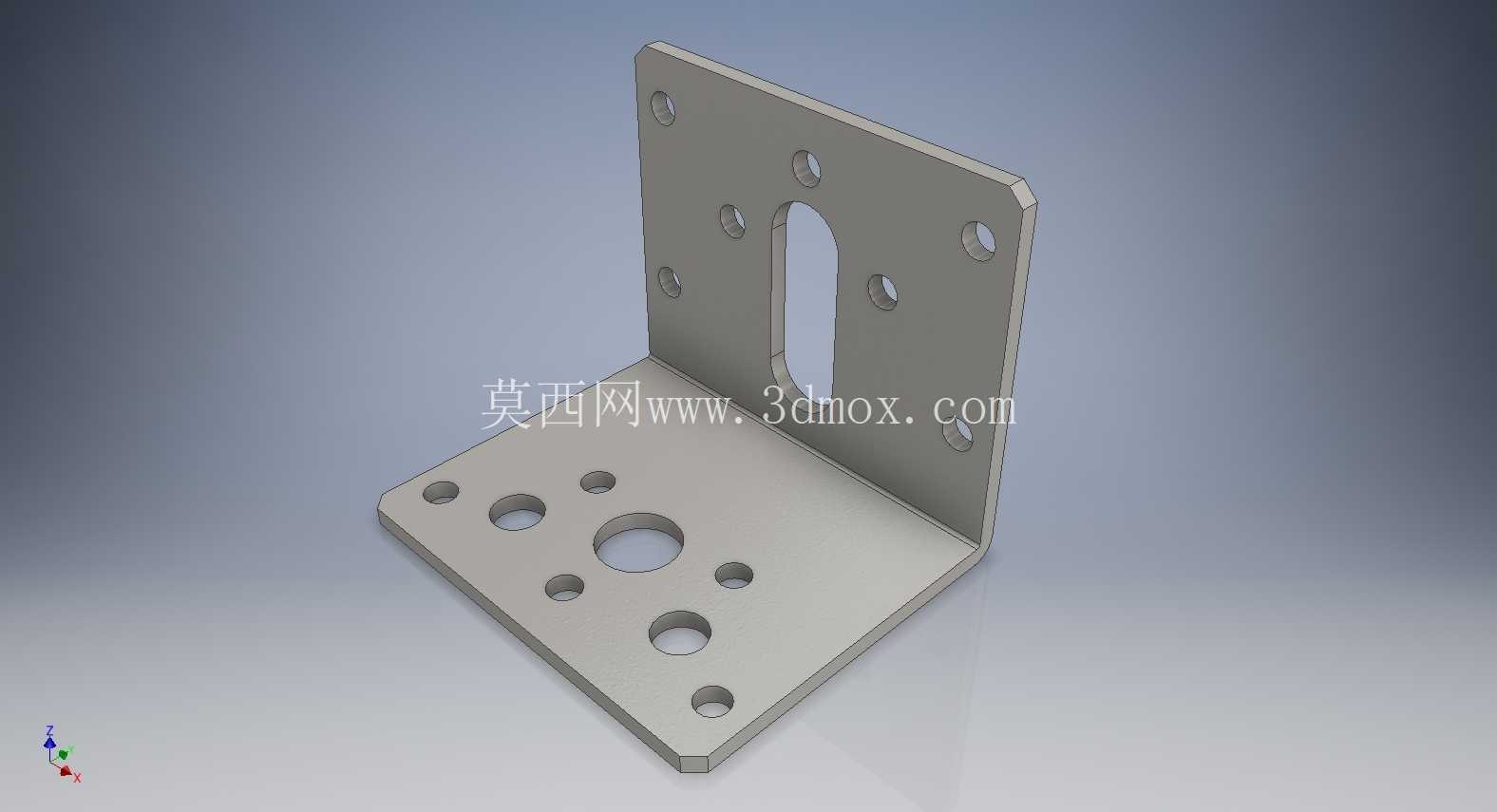

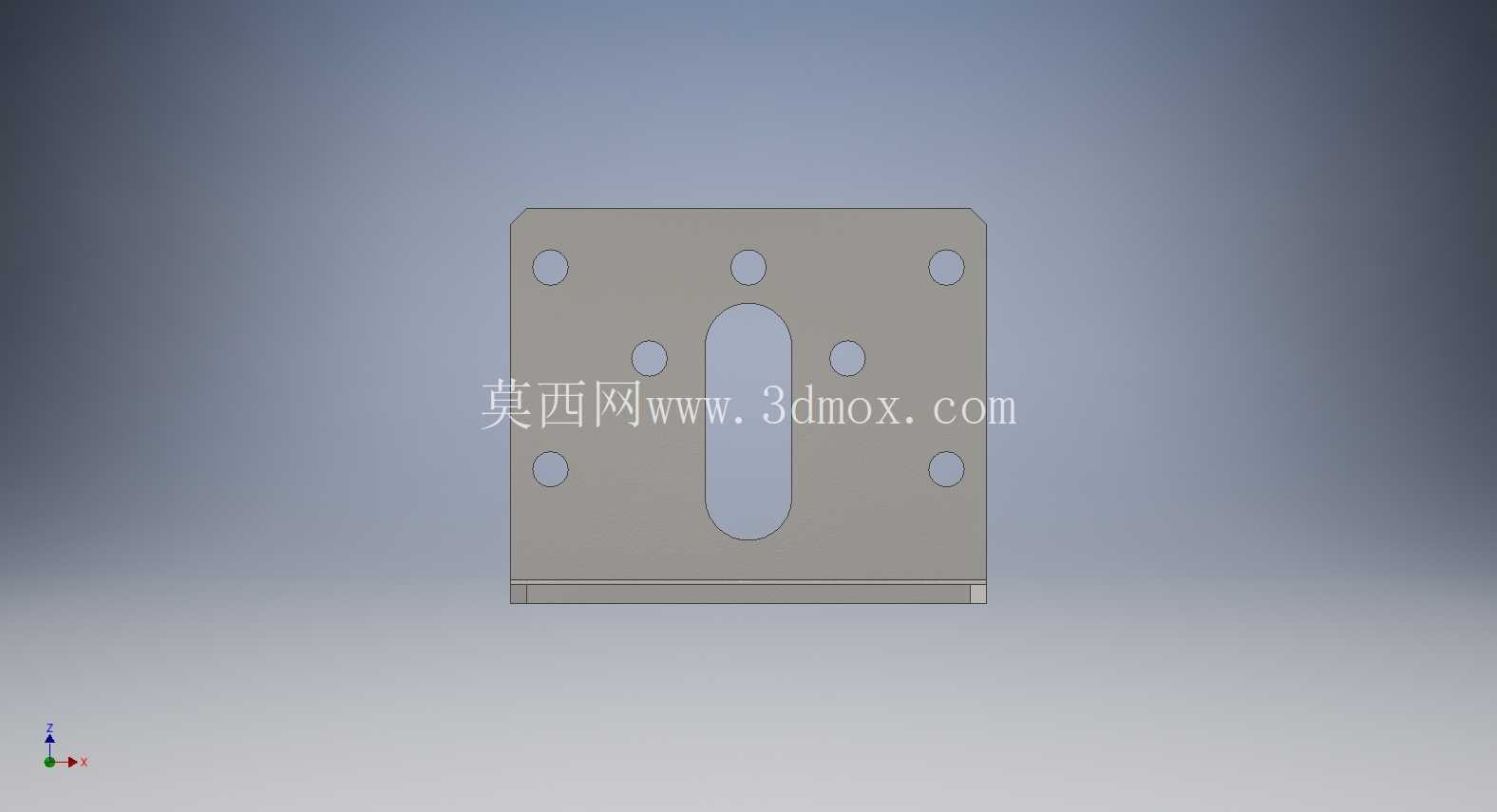

　　这款角支架采用L型直角弯折结构，两个互相垂直的安装面边长均为50mm，属于小规格紧凑型安装固定件，主要用于需要垂直面转接安装的场景，在小型自动化设备机架搭建、光伏屋顶组件边缘固定、仪器仪表安装定位、低压电气柜内元件挂载等场景中都有广泛应用，能够在两个垂直安装基准面之间建立刚性连接，抵消安装面之间的剪切力与小幅倾覆力矩，保证被固定件的位置精度。从结构设计来看，两个安装面的孔位做了差异化排布，水平安装面设置了多组不同孔径的光孔，中心位置预留了大直径过孔，既可以适配不同规格的紧固件穿过，也能为需要从安装面引出管线、轴类零件的场景留出避让空间，周边的小孔可配合螺栓完成支架与基础安装面的锁紧固定；垂直安装面除了四角的固定孔位外，中间设置了长条形腰型孔，能够在安装时提供一定的位置调整余量，降低安装孔位的加工精度要求，适配现场安装时的对位偏差，避免因孔位错位导致无法装配的问题。

　　支架的弯折处做了圆角过渡处理，没有尖锐的应力集中棱角，在承受交变载荷时能够减少弯折处的应力开裂风险，整体板材厚度均匀，安装面的平面度控制在常规五金件的公差范围内，安装后不会出现被固定件倾斜的问题。在实际选型使用时，需要注意该支架的安装边界，两个安装面的外边缘到最近孔位的距离留有足够的扳手操作空间，使用常规内六角或外六角螺栓都可以完成锁紧操作，不需要特殊的安装工具；由于整体尺寸偏小，该支架不适合大载荷的重型设备固定，更适合轻载场景下的垂直转接固定，比如小型传感器的安装支架、轻质管线的固定座、小型钣金外壳的连接角码等场景，在屋顶光伏组件的边缘辅件固定场景中，这类小尺寸角支架可以快速完成型材与屋面固定件的垂直连接，不需要现场做弯折加工，能够大幅提升现场装配效率。

　　建模时对所有孔位的倒角、弯折处的圆角都做了还原，孔位的相对位置严格按照实际安装尺寸设定，导入装配环境后可以直接用于虚拟装配验证，检查安装时是否存在紧固件干涉、操作空间不足的问题，提前规避现场装配可能出现的问题。
