木结构屋面直角连接框架锚固件

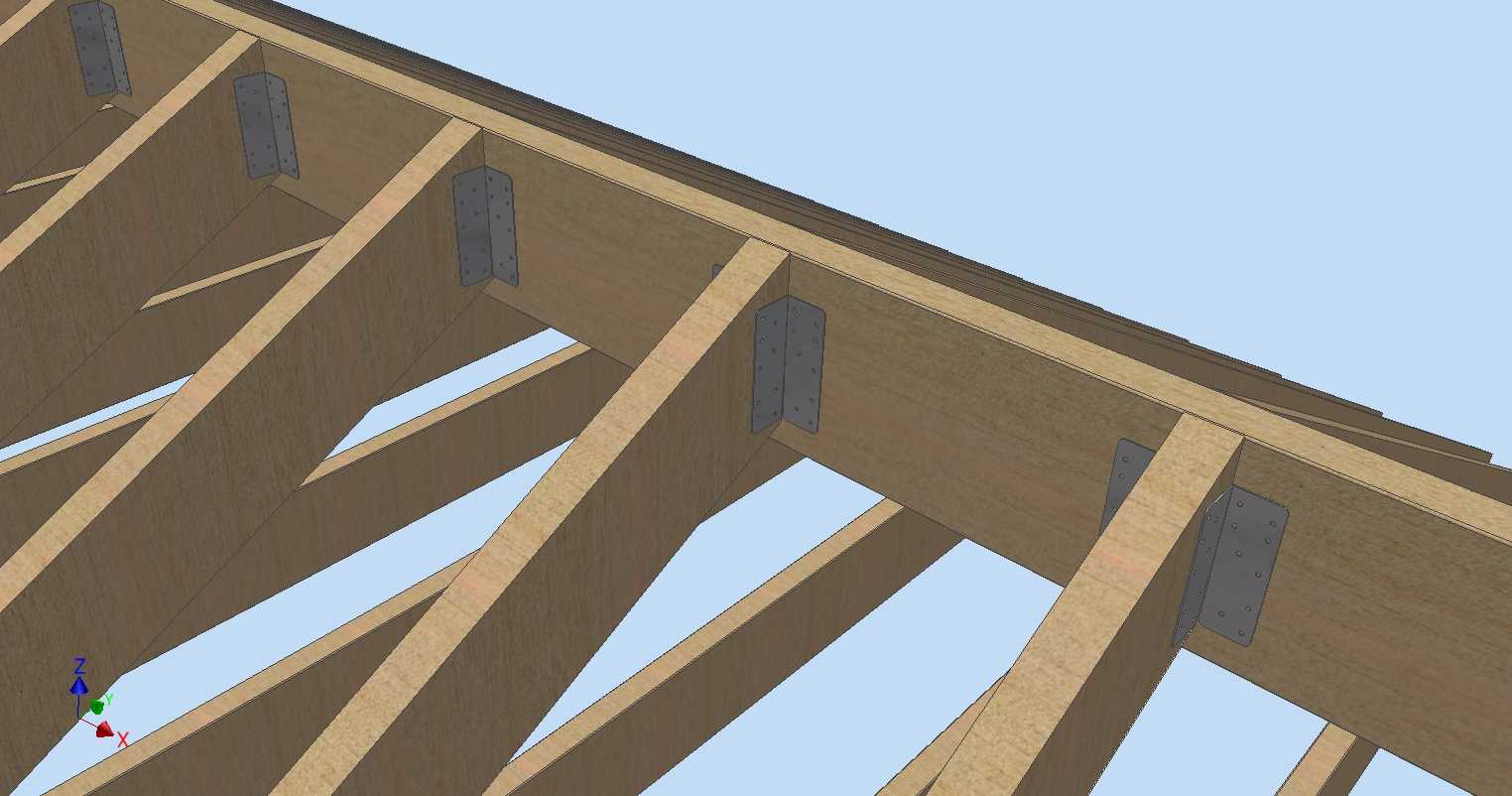

　　该框架锚属于轻型木结构中常用的直角连接五金，主要承担木托梁与相邻木构件之间的节点传力。实际工程里，这类件常见于屋面椽条与顶梁板、楼盖搁栅与边梁、墙体龙骨与木梁交接处，用来把竖向荷载、风荷载以及地震作用下产生的拔力和剪力可靠传递到主体框架上。单纯依靠钉子斜钉往往存在钉距不稳定、木材劈裂和施工角度偏差等问题，采用成型金属锚件后，节点受力路径更明确，现场装配效率也明显提高。

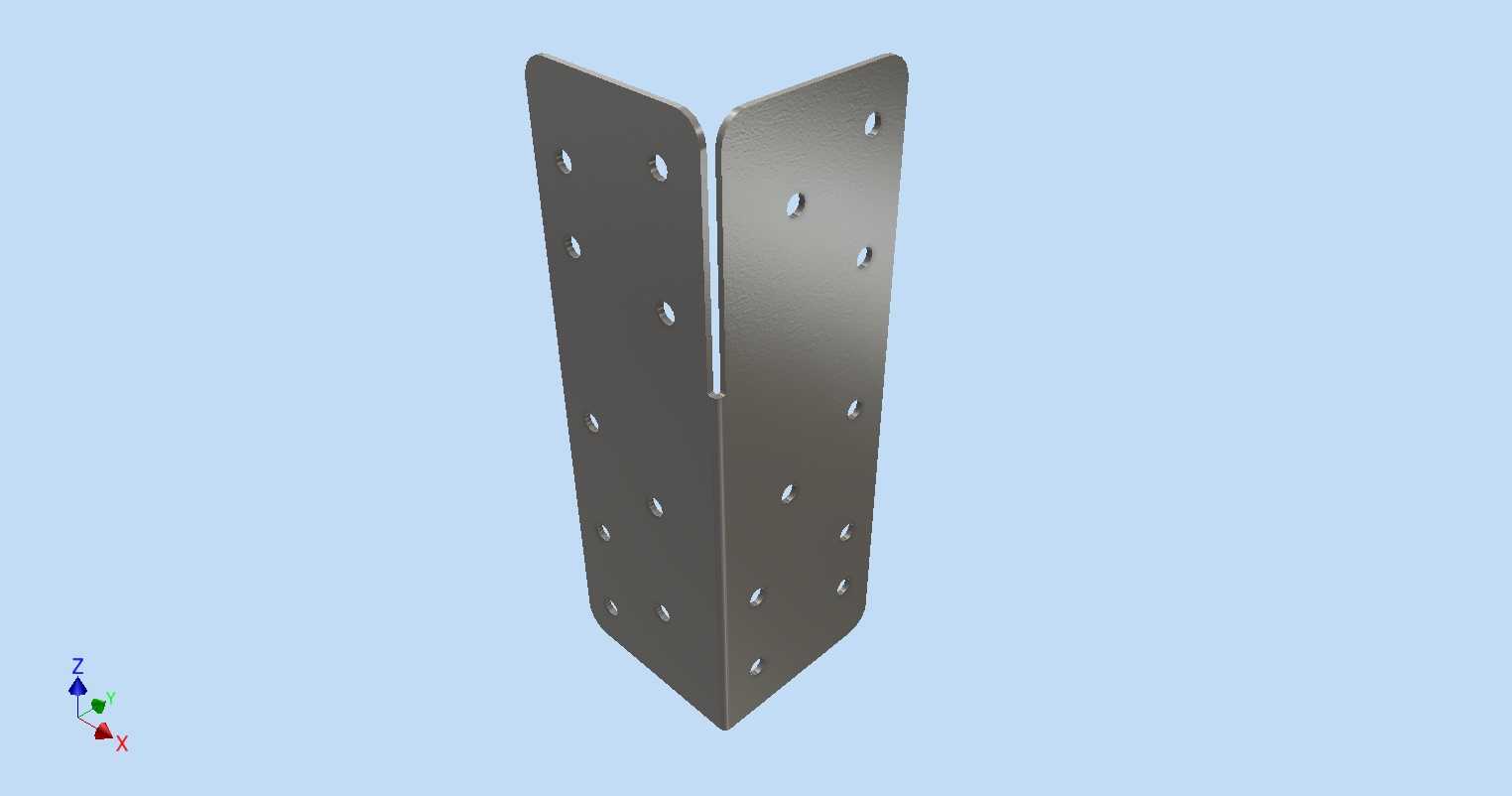

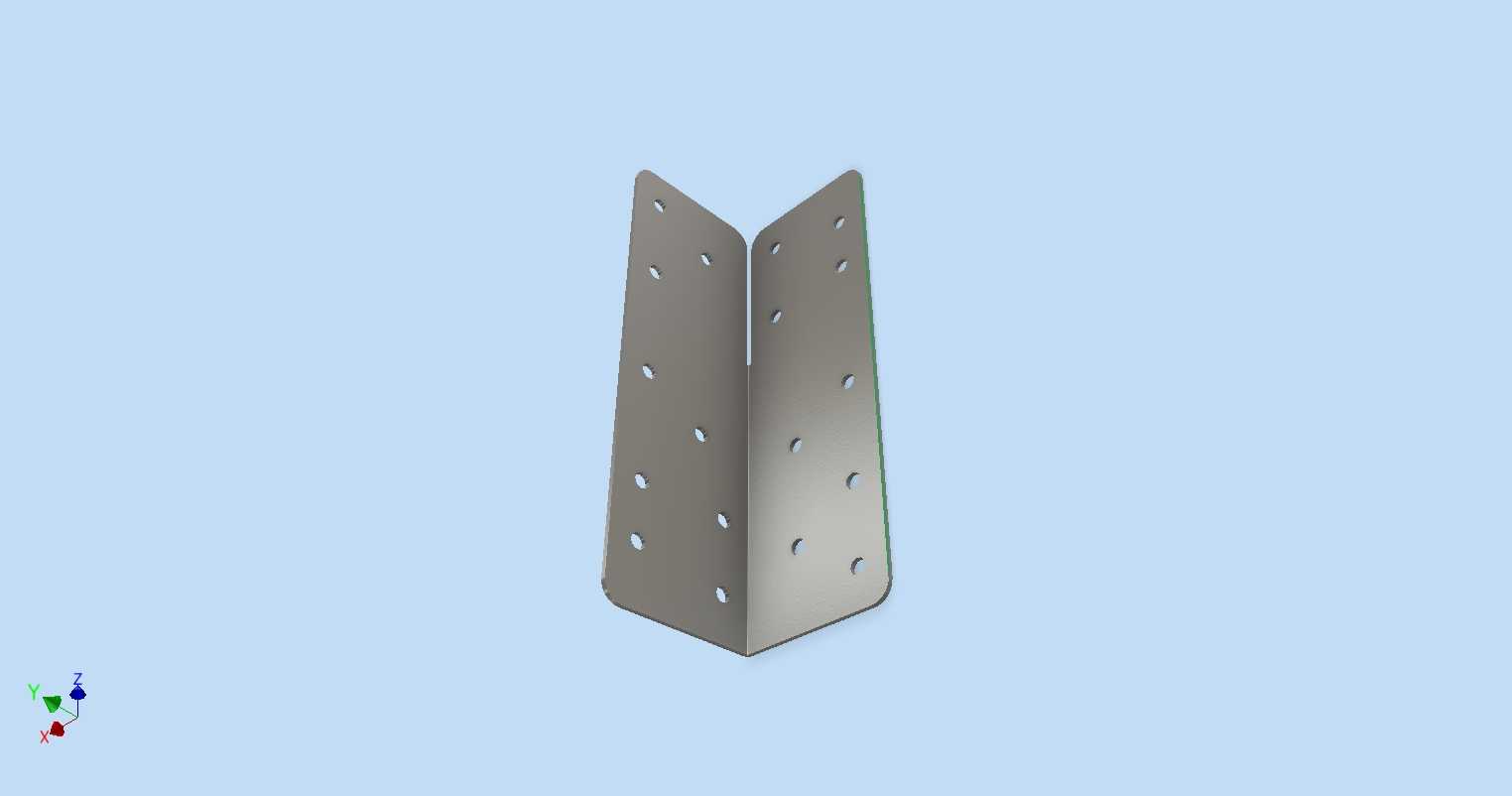

　　从结构形式看，零件由一块钢板经折弯形成两个近似垂直的安装翼面。较长翼面贴合被连接梁的侧面，较短翼面压在支承构件表面，折弯圆角处保留连续材料，避免直角根部因应力集中而过早开裂。板件边缘做了规整裁切，端部和转角位置没有多余凸缘，便于在狭窄木构件之间就位。两翼面上分布多组圆孔，孔位按照常用钉径和排钉规则布置，既允许使用钉子，也可配合木螺钉完成固定。多排孔位给现场安装留出一定调节空间，当木材存在节疤或边线不完全顺直时，可以避开缺陷区域选择紧固件位置。

　　建模时需要重点控制折弯中性层、展开长度和孔位在折弯后的空间坐标。翼面上的孔并非简单均匀排列，而是围绕节点受力区进行分布：靠近折弯线的孔对抵抗转动和拔脱更关键，远离折弯线的孔则有助于提高整体夹持范围。孔边到板边、孔边到折弯线均应保留足够距离，防止冲压后板边变形或折弯时孔位拉裂。若用于批量生产，还需结合板材厚度校核折弯回弹，确定冲压孔直径与紧固件公称直径之间的合理间隙。

　　安装边界方面，长翼面应与托梁侧面充分贴合，短翼面与支承木构件顶面或侧面保持面接触；紧固件需垂直打入木构件，避免斜钉削弱握裹力。选型时不能只看外形，还要结合木梁截面高度、椽条间距、屋面荷载和抗风 uplift 要求确定翼面长度、孔数及板厚。对于外露或潮湿环境，表面通常采用镀锌处理，以减少锈蚀对连接寿命的影响。该三维结构完整表达了折弯体、安装孔和节点配合关系，可用于木框架节点设计校核、五金件选型比对以及加工出图前的干涉检查。
