60x40规格BPC直角固定安装角支架

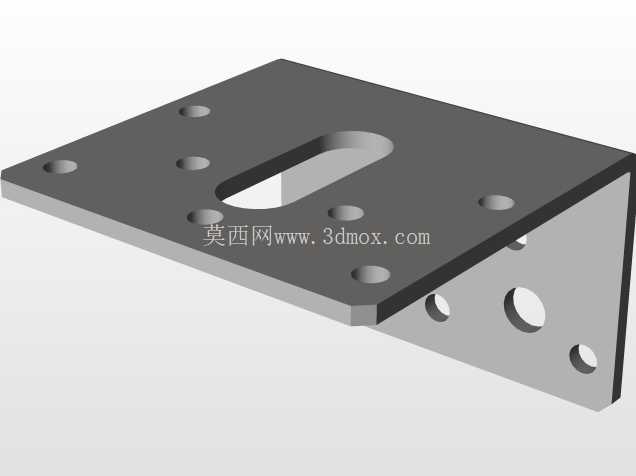

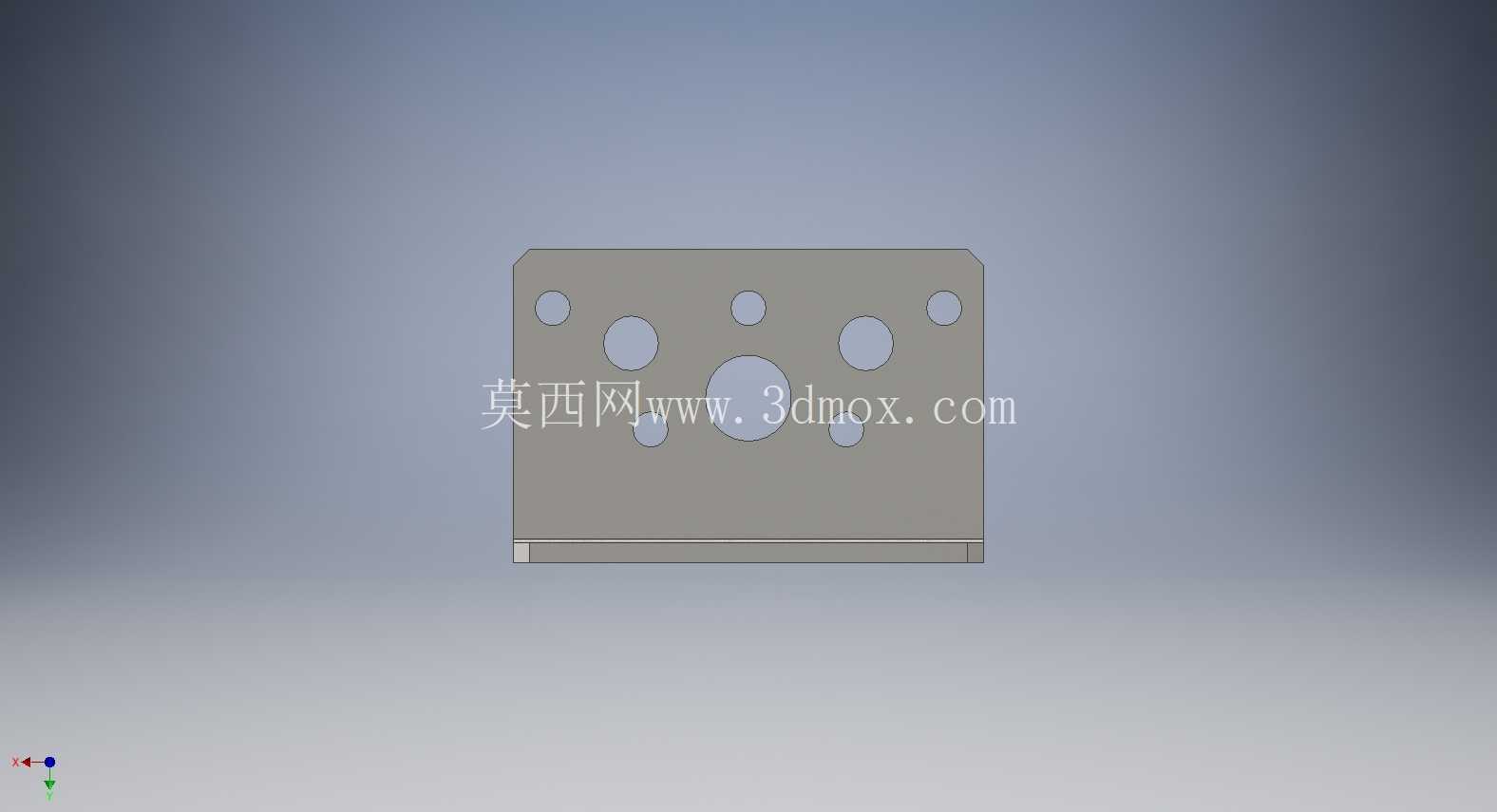

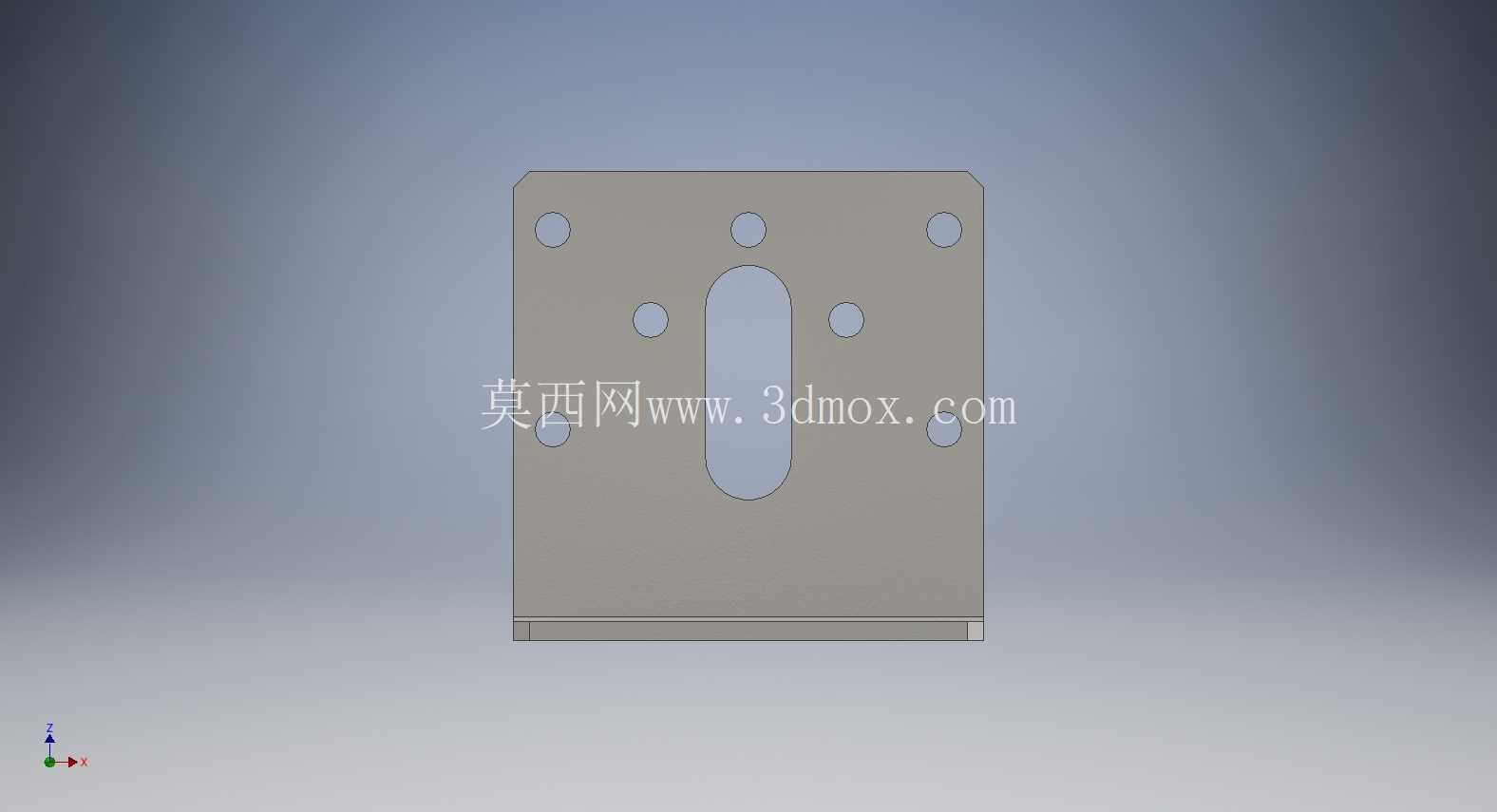

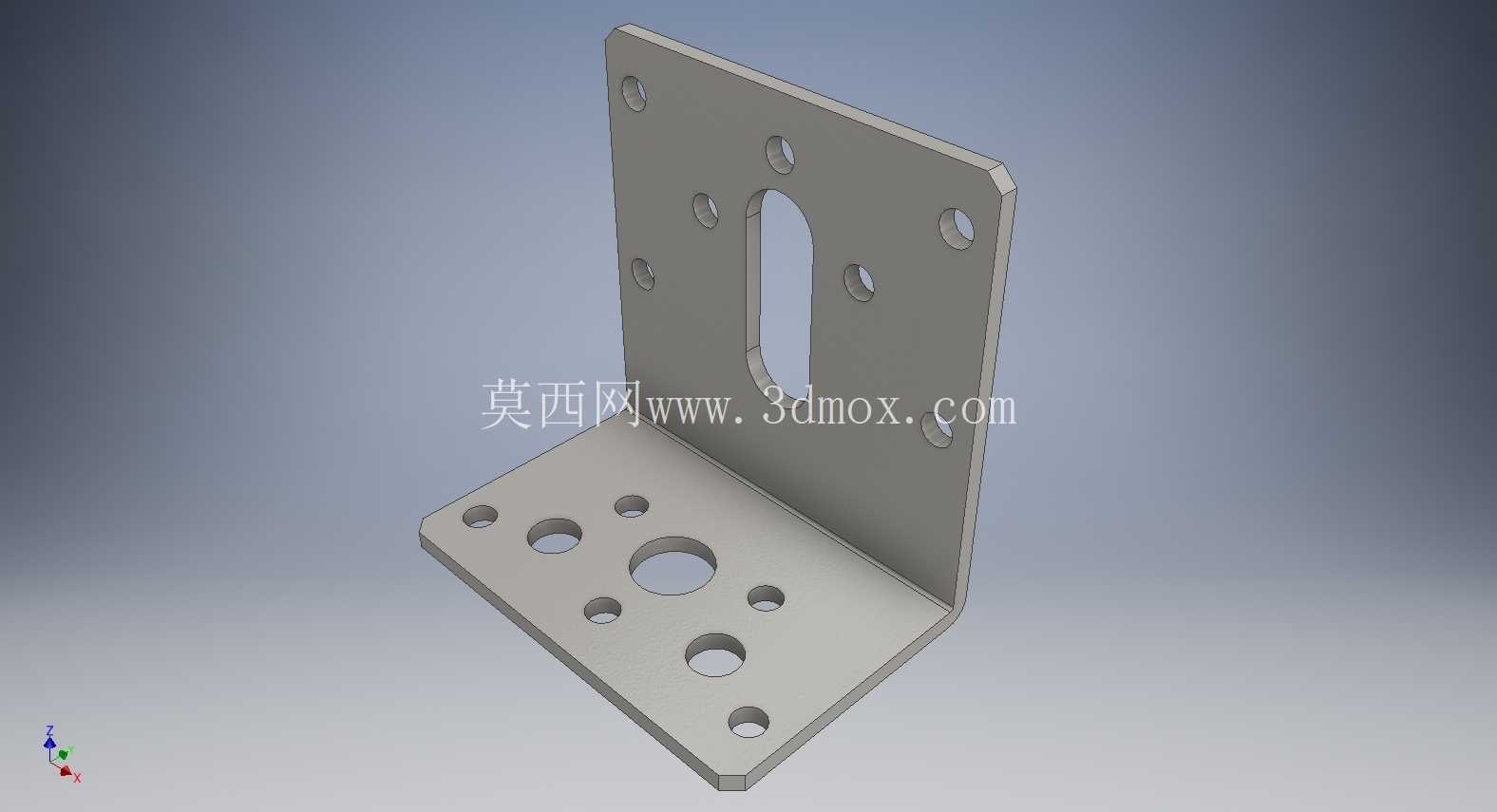

　　这款直角折弯成型的角支架，主要面向工业设备内部构件连接、型材框架拼接、小型功能模组侧装固定等场景使用，在自动化生产线周边辅具、实验室小型台架搭建、电气柜内部元件安装、低压流体管路阀组固定等工况下都能适配。从结构设计来看，整体采用L型90度折弯构型，两个互相垂直的安装面分别承担不同方向的连接载荷，竖直安装面开设的长圆孔可适配安装位置的微调需求，抵消安装面加工时的孔位累计误差，降低现场装配的对位难度；水平安装面排布的多组不同孔径圆孔，可兼容不同规格的紧固件穿过，适配M4到M8区间的常用螺栓规格，无需额外扩孔即可匹配多数常规安装需求。

　　折弯处做了小半径圆角过渡，避免直角折弯处的应力集中问题，提升构件长期受载下的结构强度，所有安装孔边缘都做了倒角处理，既可以去除冲压加工产生的毛刺，也能引导紧固件顺利穿入，避免装配时螺栓卡滞。从安装边界来看，两个安装面的有效安装宽度为40mm、竖直面有效安装高度为60mm，整体厚度适配常规轻载支撑场景的载荷需求，安装时可根据现场实际排布选择对应孔位固定，既可以通过竖直面将支架固定在竖向型材、墙面或设备立板上，再通过水平面承载待固定的阀件、小型传感器、走线槽或者轻型功能模块，也可以反向安装作为悬挑构件的端部支撑。

　　设计过程中充分考虑了通用安装场景的兼容性，没有设置特殊的异型安装结构，所有孔位均采用标准圆孔与长圆孔组合，不需要定制特殊紧固件即可完成装配，折弯角度严格控制在90度公差范围内，保证两个安装面的垂直度，避免安装后出现构件倾斜、连接面贴合不严的问题。构件的边缘均做了钝边处理，没有尖锐的冲切毛边，避免装配过程中划伤操作人员，整体结构没有冗余设计，在满足轻载支撑强度要求的前提下尽可能压缩构件占用的安装空间，适合在设备内部安装空间局促的位置使用，不需要预留过大的操作空间即可完成紧固件的锁紧作业。
