外膨胀锚固螺栓Dyna12×80结构

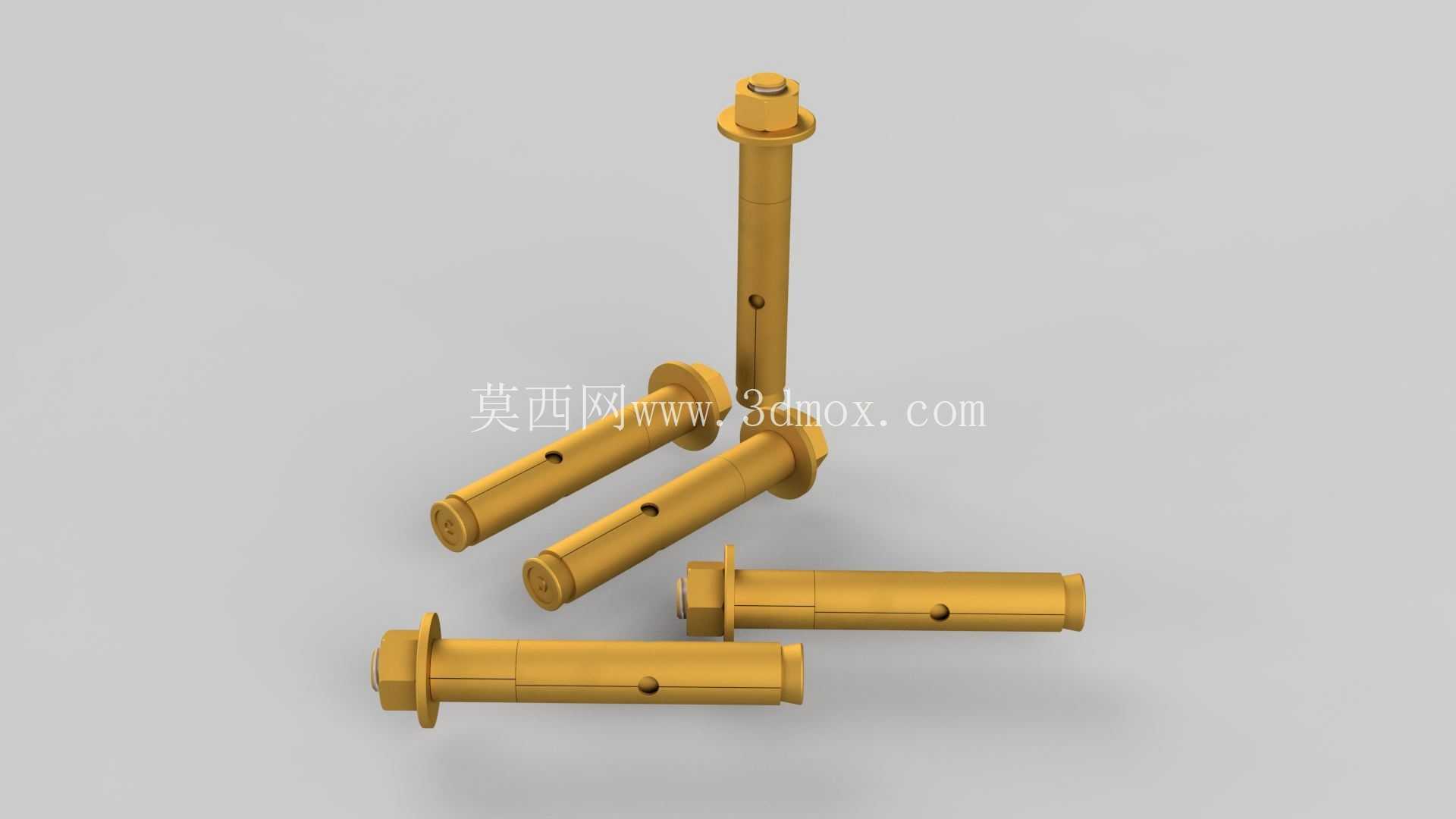

　　这套外膨胀锚固螺栓的三维结构围绕混凝土、砖墙等基层上的后置锚固需求展开，公称杆径12mm、有效长度80mm，属于现场设备安装、支架固定、管廊支吊架、轻型机架地脚固定中常用的可拆卸紧固元件。模型把螺杆、六角驱动端、法兰承压面、外套膨胀管以及端部胀开结构完整表达出来，能够直接用于安装空间校核、紧固件库搭建和设备底座布置。

　　从实际使用看，这类螺栓并不依赖预制螺纹孔。施工时先在基层钻出与外套管外径匹配的孔，清孔后将整支螺栓送入孔内，再通过拧紧六角端使螺杆轴向受拉。拉力传递到端部后，外套管在孔底被逐步撑开，与孔壁形成挤压摩擦和机械锁止；法兰面则压在被固定件表面，把设备底板、支架角码或型材座可靠压向基层。相比普通预埋螺栓，它对现场开孔位置的适应性更强，后期改造、管线增设和小型设备就位时更方便。

　　建模时需要重点保留几个工程边界。首先是80mm长度并非全部参与膨胀，插入孔内的深度、露出被固定件的厚度以及螺母拧紧余量要分开判断；若被固定件过厚，胀管无法到达孔底有效区域，锚固力会明显下降。其次是12mm杆径对应的钻孔直径、外套管外径和法兰盘外径不能混淆，三维装配中应以外套管外径作为钻孔干涉检查依据，以法兰面作为接触承压边界。六角头尺寸则影响扳手空间，设备底板附近若有立板、焊缝或管线，需要预留套筒或开口扳手的操作角度。

　　结构细节上，螺杆端部与胀管的配合是功能核心。模型中可见外套管上的开槽和分段形态，这些特征决定拧紧时管壁如何沿径向展开；开槽过短会导致胀开不足，开槽过长又会降低套管整体刚度。法兰承压面能够分散压紧力，避免薄钢板或铝型材表面被局部压陷。杆身上的孔位和端部几何在不同厂家产品中可能承担装配定位、防脱或膨胀引导作用，因此在通用件建模时不宜随意简化掉，否则爆炸视图和安装动画会缺少关键动作依据。

　　在设备选型场景中，这类件常用于阀门支架、仪表箱、气动元件安装板、输送线侧支架以及厂房附属钢结构的固定。布置时不仅要看螺栓本身长度，还要结合基层厚度、垫片厚度、被连接件通孔直径和检修空间。若底板孔边距离过小，膨胀产生的局部应力可能造成混凝土边缘开裂；若多支螺栓间距过密，相邻孔壁的挤压区会相互影响。三维模型将这些外形关系集中呈现，便于工程师在设计阶段检查孔位、扳手空间和装入方向，也能让装配人员理解拧紧后外套管胀开的工作过程。

　　整体造型虽然属于标准五金件，但对机械设计而言，紧固件并不是事后补充的简单圆柱体。锚固螺栓的长度、头部高度、法兰直径、胀管范围和基层孔深共同决定安装可行性。把这些结构按真实比例建出，并在装配中保留与底板、混凝土基础的相对位置，能够减少现场返工，也为后续出工程图、物料统计和安装说明提供稳定的数据基础。
