手动式十毫米钢筋弯折加工工装

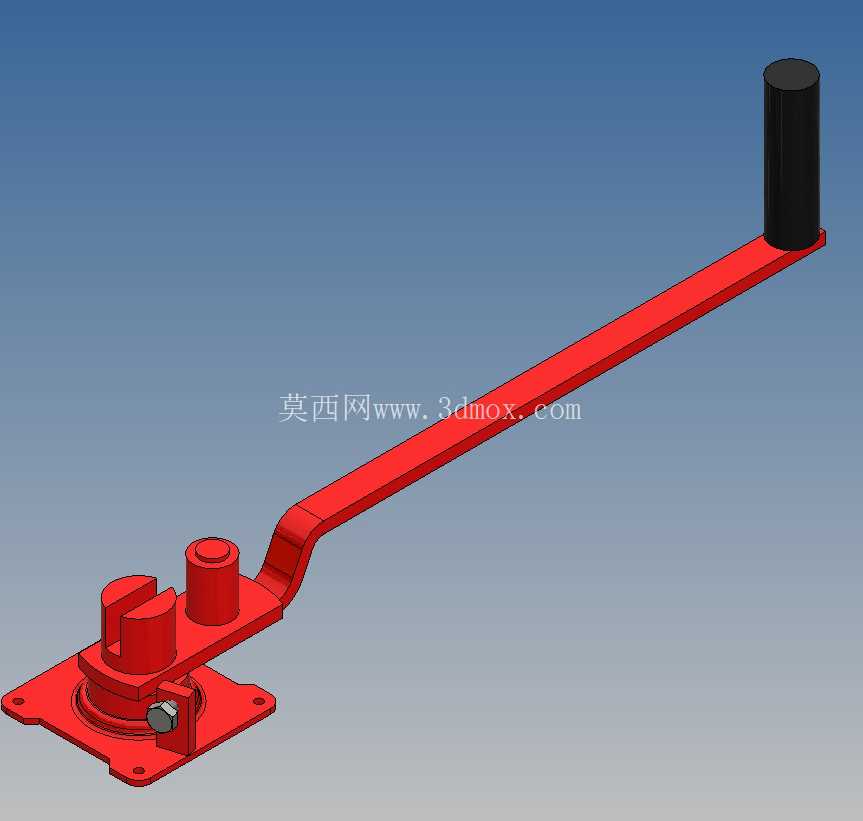

　　施工现场零散钢筋弯折作业往往不适合布设大型电动弯筋设备，这款手动弯折工装正是针对小批量、现场临时加工场景设计，常见于工地边角料调直弯箍、预埋锚筋现场改制、小型预制构件作坊的细钢筋成型工序，操作人员无需外接动力，单人即可完成上料、定位、扳动弯折全流程，在无供电的野外施工点位也能正常使用。整套工装的受力逻辑围绕杠杆省力原理搭建，长操作臂从底座弯折工位斜向延伸至末端握持立柱，操作人员在末端施加横向推力时，力臂长度远大于钢筋受力点到回转中心的距离，手动施加几十公斤的作用力即可在弯折工位输出足够弯矩，让直径十毫米以内的低碳热轧钢筋越过屈服点完成塑性变形，弯折后钢筋回弹量小，成型角度稳定。

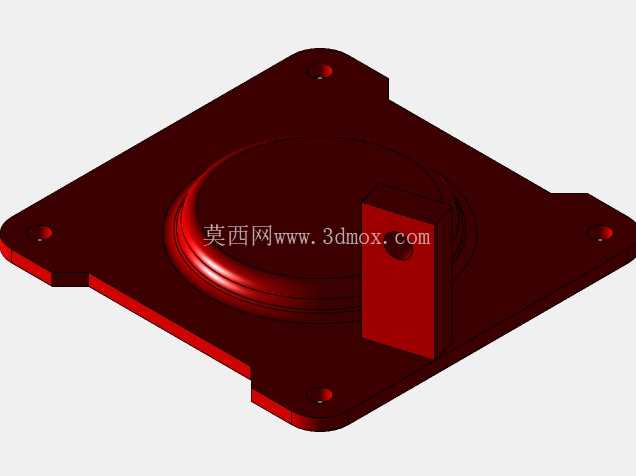

　　底座部分采用方形安装板结构，板上预留四个安装通孔，实际布设时可通过膨胀螺栓固定在混凝土地坪，或是用压板压接在型钢工作台面上，安装边界不需要额外预留大尺寸操作空间，整机占地长度随操作臂伸展约一米二左右，宽度方向底座尺寸不足三百毫米，工位周边留出操作人员站立扳动的半米活动空间即可投产。弯折核心工位设置两组定位圆柱挡销，其中一组随回转座同步转动，另一组固定在底座工位侧方，穿入钢筋后，转动长操作臂带动活动挡销绕回转中心扫动，钢筋被固定挡销限位后沿圆柱接触面自然弯转，挡销的圆柱外径匹配钢筋弯折最小曲率要求，避免弯角内侧出现挤压裂纹、外侧出现过度拉伸颈缩。

　　设计阶段特意将操作臂做了折角抬升处理，长臂并非平直贴靠底座平面，而是在靠近工位位置向上弯折抬升，操作人员扳动时手臂无需过度弯腰，站姿操作发力更顺畅，同时抬升后的臂身不会和已弯出的钢筋钩段发生运动干涉，连续弯制九十度、一百三十五度箍筋弯钩时，臂身全程不会刮蹭已成型部位。回转座底部设置平面承压结构，承受弯折过程中的径向推力与倾覆力矩，侧方锁块可限制回转初始间隙，避免扳动起始瞬间出现旷量晃动。末端的黑色握持立柱垂直固定在长臂端头，操作人员可以双手环抱立柱发力，相比直接握持扁钢臂身，接触面积更大，长时间作业手部不易被锐边划伤。

　　整套结构没有复杂传动件，日常维护仅需在回转接触面涂抹润滑脂，磨损后仅需更换挡销即可恢复精度，非常适合加工频次不高、需要灵活转场的施工班组使用，建模时各钣金件、焊接件、装配约束关系均按实际焊接工装的工艺逻辑搭建，可直接用于工装制作的结构参考。
