带截止阀的多路分水集水器结构设计

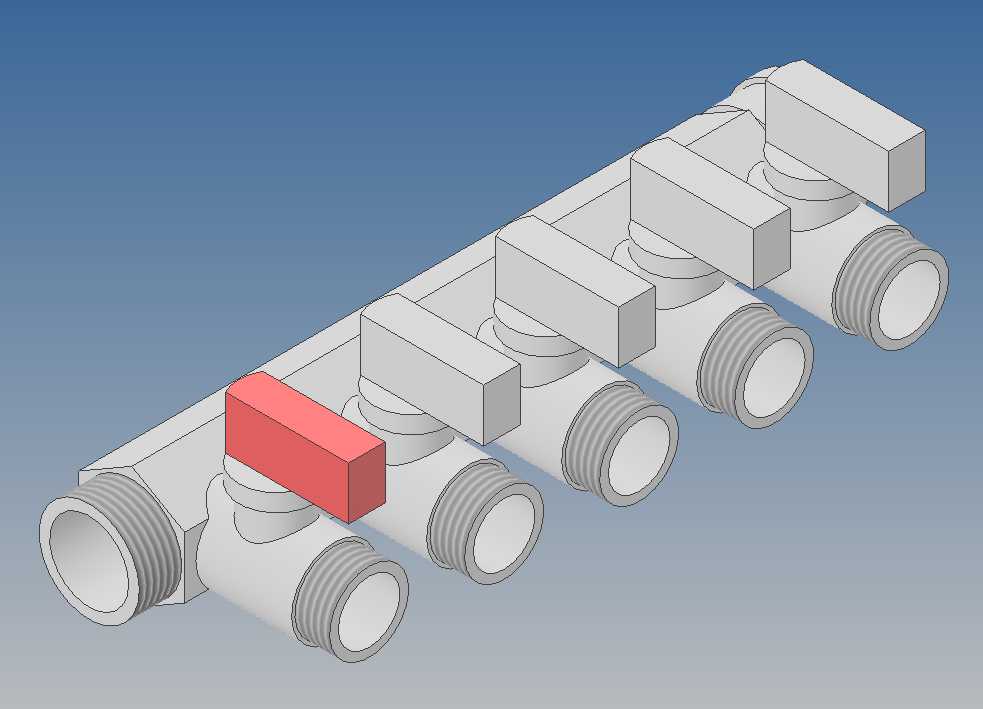

　　这款多路集水部件主要面向家装水暖、小型工业流体分配场景设计，可实现单路进水到多路出水的独立通断控制，常见于地暖支路管控、分户冷热水分流、小型设备冷却水回路分配等工况，替代传统多三通加独立阀门的拼接管路方案，减少管路接头数量，降低渗漏风险。从结构设计来看，主体采用一体式长条形流道结构，主进水端设置3/4英寸外螺纹接口，可直接对接入户主水管或设备主供水管路，沿主轴线依次排布4个出水支路，每个支路配置独立的截止式阀芯控制单元，其中一个支路额外配置1/2英寸规格的出水接口适配常规水龙头接驳需求，其余支路为3/4英寸外螺纹接口，可对接不同管径的支管。

　　设计阶段优先考虑了安装操作空间，每个阀芯的操作手柄采用长方体块状结构，相邻手柄之间预留足够的扳动间隙，避免操作时出现干涉，即便在狭窄的管道井、橱柜下方安装位，也能徒手完成支路开关操作，无需额外借助专用工具。流道设计上采用等径过渡结构，主腔体内径与进水接口通径保持一致，支路接口处做圆弧导流处理，减少流体转向时的压损，避免支路流量分配不均的问题，同时降低流体高速冲刷内壁产生的噪音。安装边界方面，整体结构沿轴向直线排布，无侧向突出的异形结构，安装时仅需预留轴向的管路接驳空间，径向尺寸紧凑，可贴墙安装，适配常见的水暖管井、设备侧边安装位的空间限制。

　　阀芯与主体的连接采用标准螺纹密封结构，可兼容常规的生料带、密封胶密封方式，后期维护时可单独更换故障阀芯，无需整体拆卸整个集水器，降低运维成本。每个支路的密封面采用平面硬密封加橡胶圈辅助密封的结构，在0.1-1.0MPa的常规水暖供水压力下可实现零渗漏，手柄的开关角度为90度，开关状态直观，便于日常运维时快速识别支路通断状态。
