多层立柱式粉末烧结压制模具结构

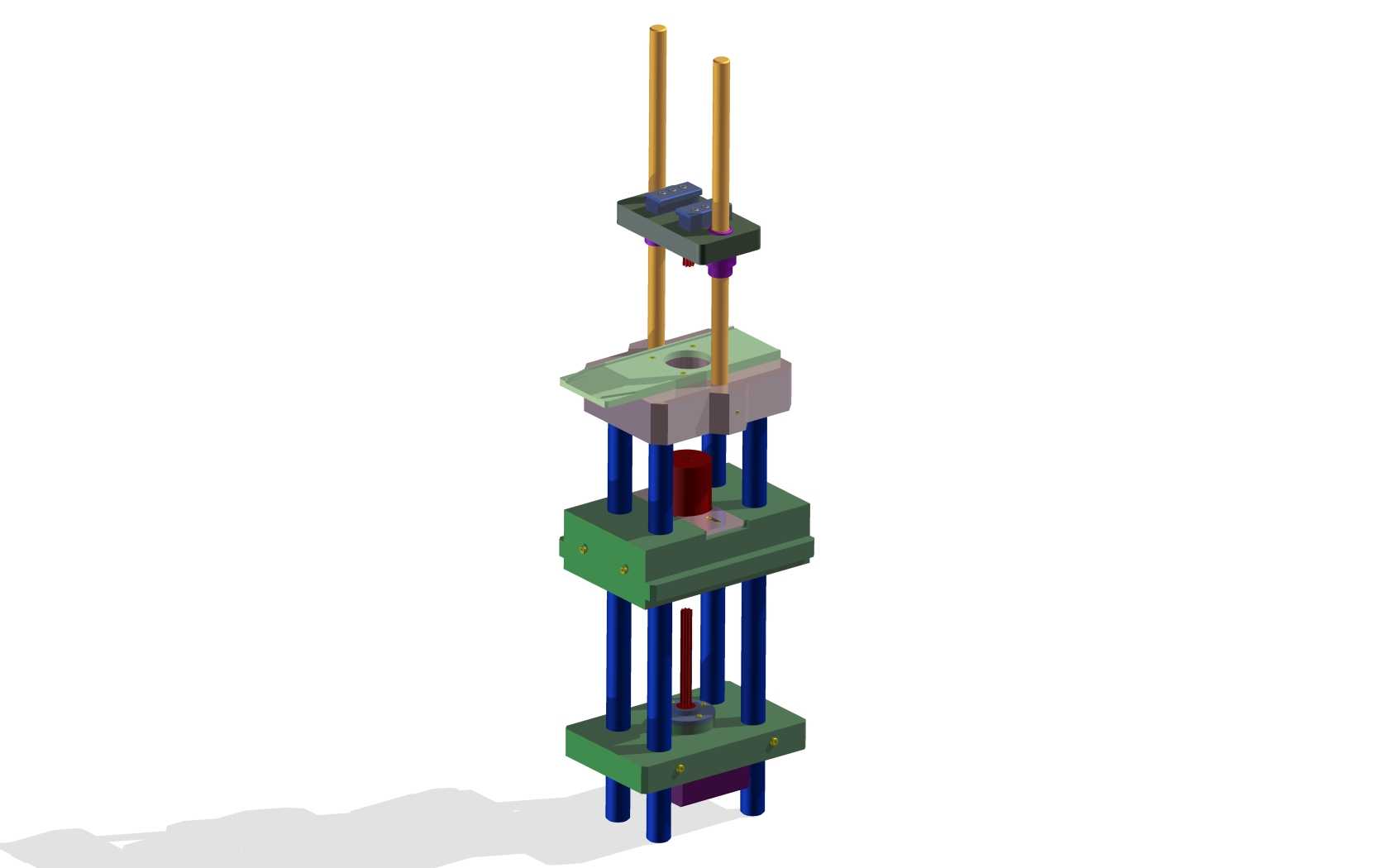

　　这套多层立柱导向的烧结压制工装，主要面向粉末冶金零部件的压坯成型工序，适配粉末装填、单向压制、保压定型、脱模取件的完整烧结前制坯流程，在硬质合金、陶瓷粉末、金属粉末烧结件的生产场景中应用广泛，可配套小型液压压机完成批量小尺寸零件的压坯作业。整套模架采用四根通长导向立柱作为核心承载导向结构，上下层模板通过带衬套的安装孔与立柱配合，导向间隙控制在0.02mm以内，压制过程中可避免上下模出现偏载错位，保证压坯各方向密度均匀性，减少烧结后零件的变形开裂风险。

　　模架分层设置了装粉腔模板、成型阴模板、下模固定模板以及顶出脱模结构，装粉腔的高度可通过调整中层模板的固定位置进行适配，能对应不同装粉量、不同成型高度的零件生产，无需整体更换模架主体，仅需更换对应型腔的模芯即可适配不同规格的产品。从结构布局来看，顶部的模柄连接位可直接与压机滑块固定，两侧的长导杆随滑块上下运动完成合模压制动作，中层设置的弹性复位组件可在开模时带动阴模上行，配合底部的顶杆将成型压坯从型腔中平稳顶出，避免手动取件造成的压坯边角缺损。

　　安装边界上，整套模架的立柱中心距按照常见10吨级小型液压压机的工作台安装孔位设计，底部模板预留了标准T型槽固定位，可直接固定在压机工作台面，无需额外加工过渡连接板；模架闭合高度适配压机的最大开口行程，开模后预留的取件空间可满足手动或小型机械手取件的操作需求。设计过程中针对粉末压制的受力特点，在各层模板的受力接触面做了加厚处理，导向立柱采用调质处理的合金结构钢，表面做硬铬镀层提升耐磨性能，长期往复运动下不易出现拉毛磨损，可延长模架的整体使用寿命。型腔部分的模芯采用快拆式固定结构，更换产品时仅需松开侧面的紧定螺钉即可取出模芯，大幅减少换产调试的时间成本，适配多品种小批量的粉末烧结件生产场景。
