四轴飞行器碳管机臂动力电机固定座

　　该零件面向多旋翼无人飞行器的机臂末端动力段使用，核心作用是把无刷动力电机稳定约束在碳纤机臂轴线端部，同时承担机臂圆管与电机安装法兰之间的载荷传递。实际飞行工况里，电机持续输出拉力会通过安装螺钉把交变载荷传到座体，起降冲击、机动飞行时的侧向弯矩以及螺旋桨转动带来的微幅振动，都会集中在电机安装面与碳管夹持段的衔接区域，因此结构在设计上没有采用整块实体包覆，而是把上部电机安装法兰做成带齿状外缘的盘式平台，下部保留环抱碳管的夹套结构，中间通过局部立筋和镂空窗口连接，既给螺钉留出装配操作空间，也把不必要的实体材料去掉，控制末端悬伸重量。

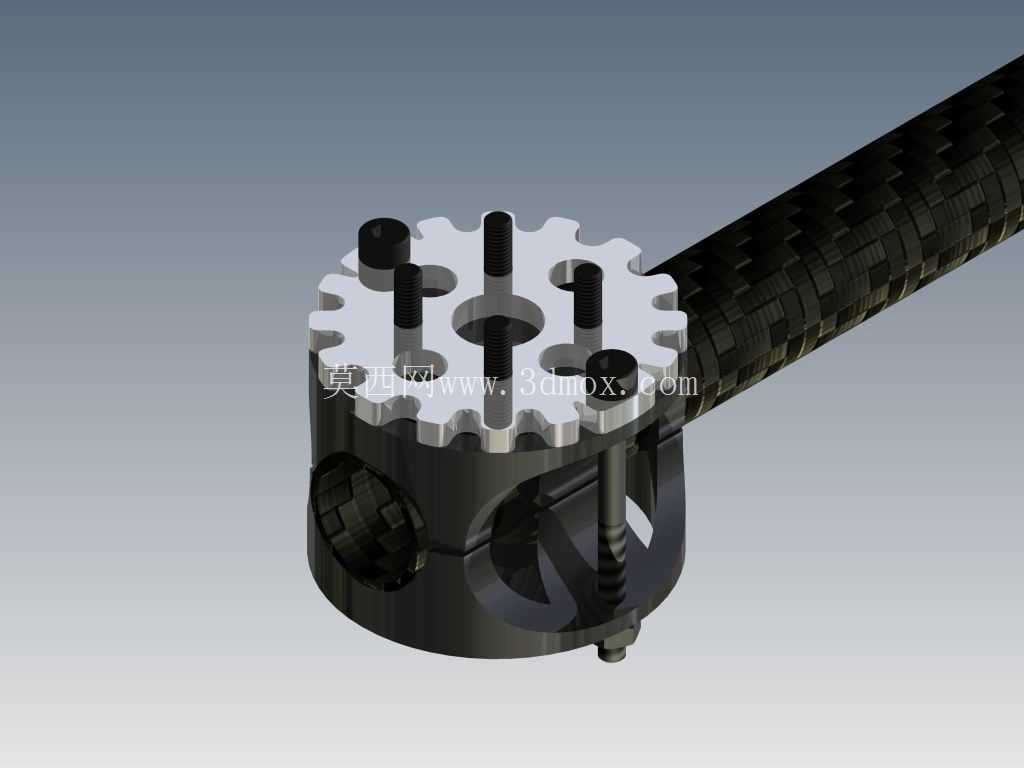

　　上部法兰面按电机十字安装孔位布置四个贯通孔，孔位围绕中心圆孔分布，中心避让孔用于穿过电机轴或者容纳电机底部定位凸台，避免电机装配时出现轴端干涉。法兰盘外沿的齿形轮廓并非装饰结构，在轻量化场景下，这种断续外缘可以减少盘片边缘材料面积，同时保留各个螺钉孔周围的局部材料厚度，保证螺钉锁紧时安装面有足够承压面积。法兰下方的圆柱夹套用于套入圆形碳管，夹套侧壁开设锁紧缝隙，侧向螺钉收紧时夹套产生弹性变形，抱紧碳管外壁，靠接触面摩擦传递推力与扭矩；夹套上预留的横向穿孔用于穿装锁紧螺钉，螺钉头部和螺母位都做了沉位收纳，避免外露凸起干涉桨叶气流或者周边走线。

　　结构布局上，电机安装面的中心与碳管轴线保持垂直，使电机输出轴和机臂管形成正交关系，保证螺旋桨旋转平面处于设计姿态。夹套内径按常用碳纤维圆管外径匹配，装配边界需要重点核对碳管插入深度，夹套包覆长度要覆盖主要承力段，过短会导致夹持压强过大损伤碳管表层，过长则会增加机臂末端重量。法兰厚度围绕螺钉孔承压需求设置，孔周不做过度削薄，防止电机反复振动后出现螺钉孔位压溃。下部夹套开窗区域兼顾减重与装配视野，穿线时也可借助窗口整理电机电源线，减少线材在机臂外侧晃动。

　　从整机布置看，这类电机座直接决定动力系统的定位精度，安装面平面度不足会引起电机轴线偏斜，带来桨面振动和飞行效率下降；夹持孔与法兰面的位置关系偏差，则会造成各轴动力中心不对称。建模时需要同步检查电机螺钉孔距、碳管外径、锁紧螺钉长度以及螺母容纳空间，尤其要确认夹套收紧后碳管不会被压裂，法兰底部与碳管外圆之间的过渡筋位不能形成尖锐应力集中。该结构适用于碳纤维管机臂的四轴、多轴飞行平台，在需要兼顾末端减重、装配便利性和动力连接刚性的机架设计中，能够直接作为电机与机臂之间的关键转接承载件。
