FPV设备集成安装防护盒结构设计

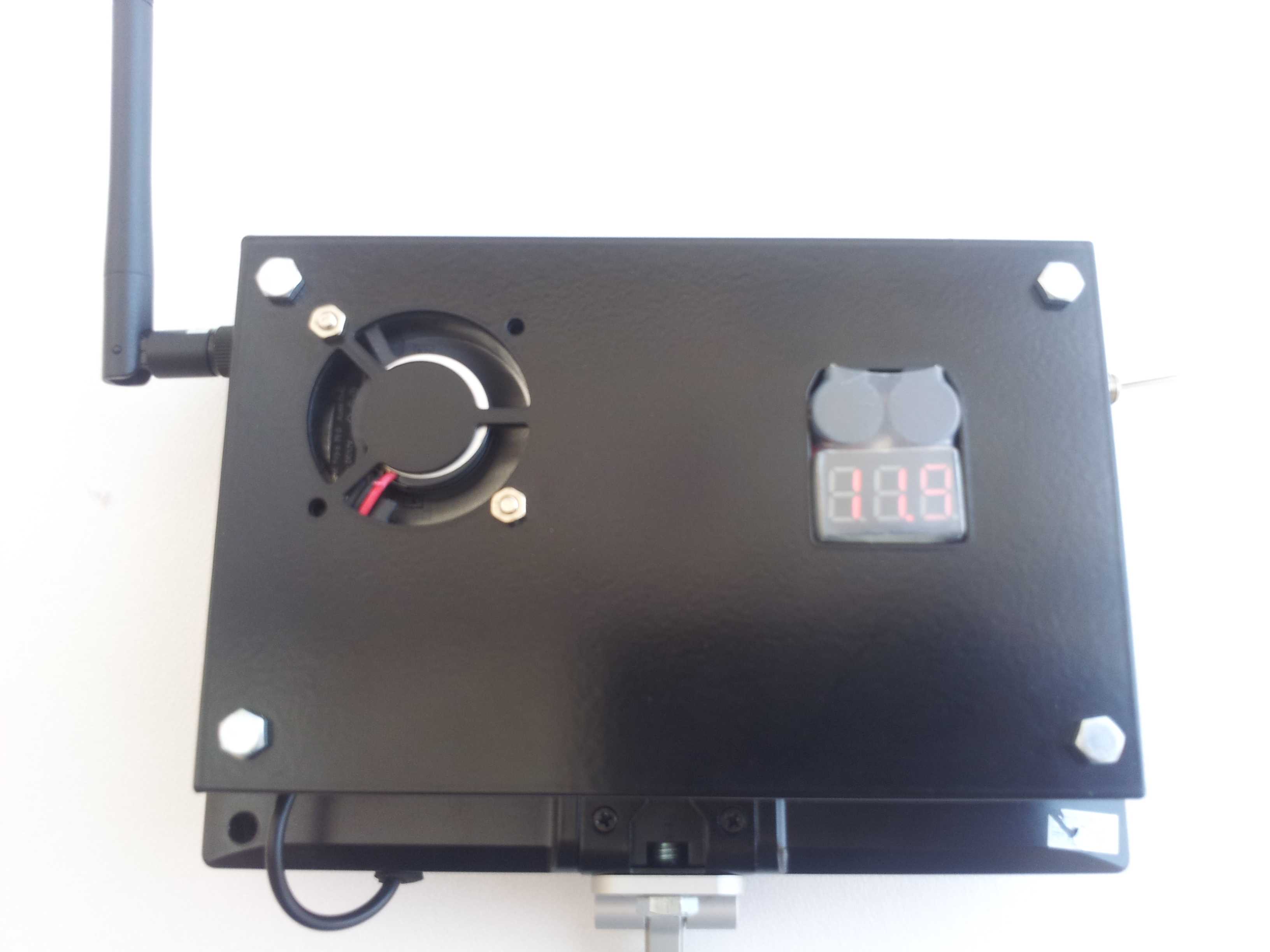

　　这款FPV集成防护盒主要面向航模飞行设备的机载电子元件集成安装场景，解决多类电子元件分散安装带来的布线杂乱、防护不足、空间利用率低的实际问题，在穿越机、小型航拍无人机等FPV设备的改装与整机装配场景中都能适配使用。从实际使用需求出发，设计时首先考虑了机载环境的特殊性，飞行过程中存在持续振动、气流冲击、偶发的磕碰剐蹭风险，因此盒体采用一体化的围合式结构，主体承载面做了加厚处理，边缘做圆弧过渡避免应力集中，同时减少飞行过程中的风阻影响。盒体一侧预留了专用的风扇安装位，安装位周边做了镂空的通风栅格结构，对应内部TXV图传模块、lipo电池供电模块的发热区域，能够形成定向的散热风道，避免高功率飞行状态下电子元件积热导致的性能下降甚至故障。

　　在元件安装定位上，盒体表面提前做了对应电子元件的安装标记，每个元件的安装区域都预留了对应的螺丝孔位与走线槽，组装时不需要额外测量定位，直接按照标记位置固定电子元件即可，走线槽的宽度适配常用的航模硅胶线规格，能够将电源线、信号线规整收纳在槽内，避免飞行过程中线材晃动干扰信号或者被转动部件剐蹭。盒体的侧面预留了接口开口，对应图传天线、供电接口、调试端口的位置，组装完成后不需要额外开孔就能直接外接对应配件，开口边缘做了倒角处理，避免插拔线材时割破线皮。

　　从安装边界来看，盒体的整体外形尺寸适配常用的小型穿越机机架安装孔距，底部预留的固定孔位能够直接匹配标准机架的安装点位，不需要额外制作转接件，盒体的厚度控制在合理范围内，安装后不会突出机架过多影响飞行重心，整体重量经过优化，在保证结构强度的前提下尽可能做了轻量化处理，避免增加不必要的飞行负载。设计过程中还考虑了后期维护的便利性，盒体的上盖采用可拆卸式结构，固定螺丝采用通用规格，外场维护时只需要拧开少量螺丝就能打开盒体更换元件或者调整接线，不需要完全拆解整个安装结构。盒体表面的方形区域预留为状态指示灯的观察窗，对应图传模块、供电模块的指示灯位置，飞行前调试时不需要打开盒盖就能直接观察设备的工作状态，提升外场调试的效率。

　　在结构强度校核上，针对飞行过程中的振动工况，盒体的安装孔位周边做了局部加厚，避免长期振动下孔位开裂，风扇安装位周边做了加强筋结构，既能够固定风扇位置，也能提升该区域的结构刚性，避免风扇转动时产生共振影响飞行稳定性。整体结构没有多余的冗余设计，每一处结构特征都对应实际的使用需求，从元件集成、散热防护、安装适配、维护便利多个维度满足FPV机载电子设备的安装要求，能够直接用于实际的航模设备改装与装配场景。
