三轴反射式稳定凸轮机架结构设计

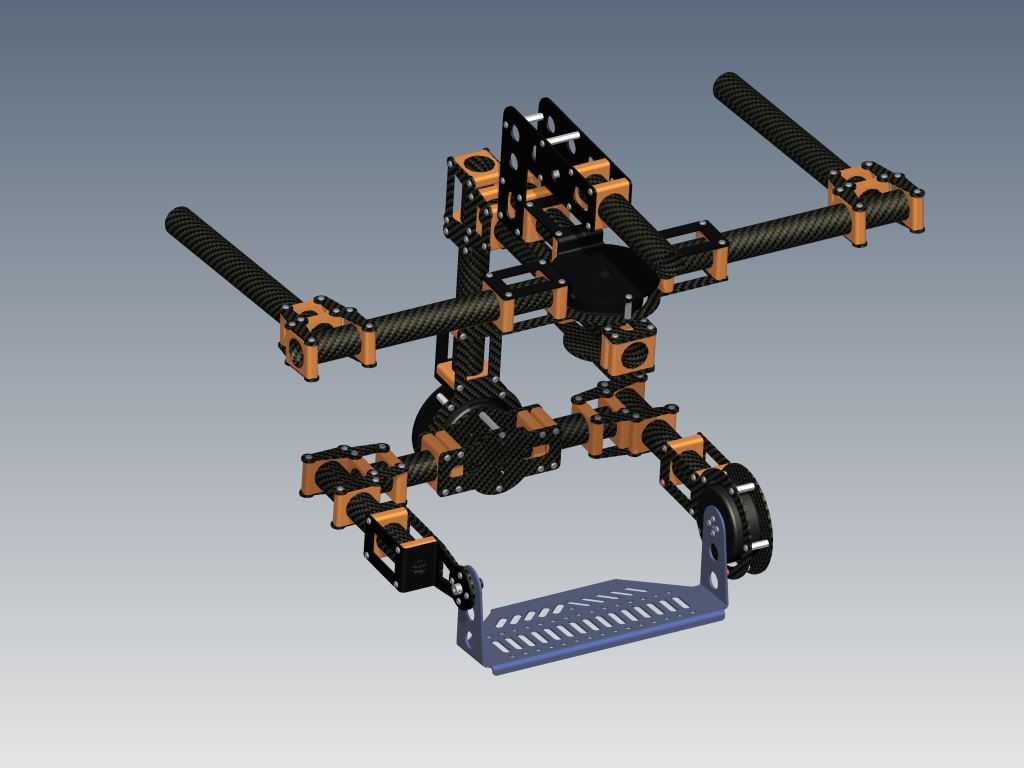

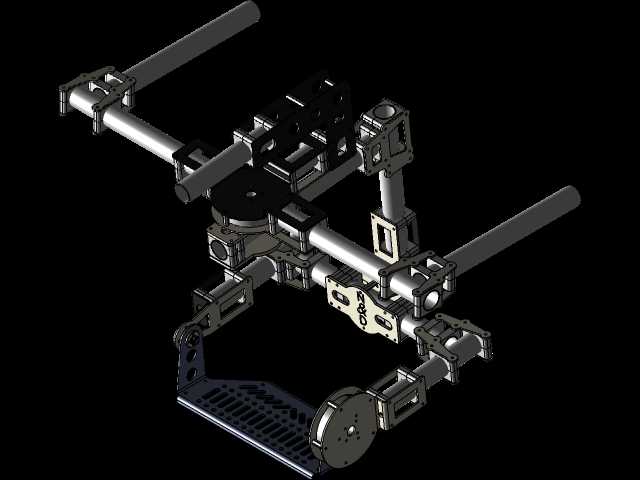

该结构为适配影像拍摄、空中作业场景开发的三轴反射式稳定承载机架，核心作用是通过多轴联动抵消载体运行过程中产生的多维度晃动、震动与角度偏移，为搭载的功能载荷提供稳定的工作基准面，可广泛适配低空航拍、空中巡检、特种作业挂载等多类应用场景，解决运动过程中载荷姿态不稳、画面抖动、作业精度不足的实际痛点。在功能特性层面，该机架采用三轴独立联动的反射式传动逻辑，搭配无刷电机与传感反馈组件形成闭环控制链路，可实时感知机架当前的姿态偏移量，通过对应轴系的快速反向转动补偿角度偏差，实现三个轴向的姿态稳定效果，相比传统两轴稳定结构，可额外抵消航向维度的偏转晃动，稳定覆盖范围更广，动态响应速度更快，能适配高速运动、复杂气流环境下的稳定需求。设计思路上，机架主体采用碳纤维管作为主梁支撑结构，搭配轻量化金属连接构件完成轴系与挂载点的固定，在保证整体结构强度、抗扭刚度的前提下最大限度降低自身重量，减少动力负载与轴系驱动负担；各轴系的连接位预留了标准化的调节余量，可根据搭载载荷的重量、重心位置灵活调整轴系平衡位置，降低稳定控制的算力消耗与电机负载；底部设置一体化成型的挂载托板，托板表面预留多组规则排列的安装孔位，可适配不同尺寸的载荷设备固定需求，托板采用弯折加强结构提升承重能力，避免大载荷下出现形变影响稳定精度。外形尺寸与安装边界方面，机架横向展开的主梁长度适配常规多旋翼载体的安装间距，纵向轴系堆叠高度控制在紧凑范围内，不会过度占用载体的挂载空间，各轴的转动行程预留了足够的摆动余量，运行过程中不会与主梁、挂载托板产生运动干涉；连接构件采用快拆式锁紧结构，无需复杂工具即可完成机架的拆装与调试，碳纤主梁与金属连接件的配合位设置了防滑锁紧结构，长期运行不会出现松动移位，可适配复杂工况下的长期使用需求。整体结构在重量、强度、稳定精度之间做了平衡优化，既满足轻量化的挂载要求，又能保证高频动态调整下的结构刚性，不会因结构形变影响稳定控制精度。
