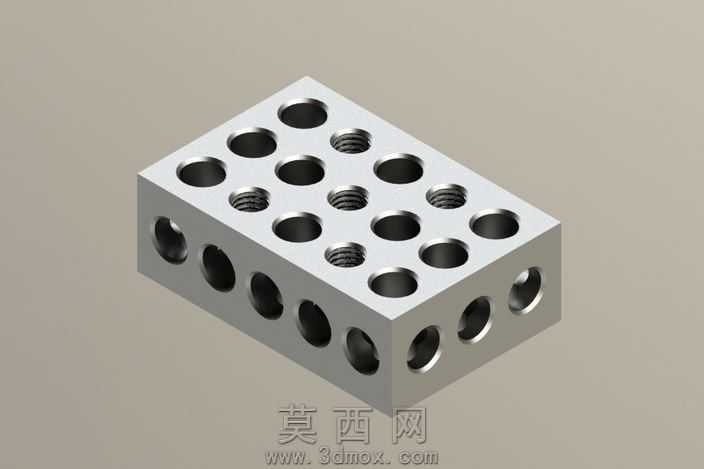

多孔定位工装基准块三维结构设计

该模型为工业工装领域常用的多孔定位基准块，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械工装的通用尺寸规范，整体采用长方体基体构型，建模时优先保证各孔位的位置精度与同轴度要求。模型的孔系布局经过系统化规划，顶面与侧面分别排布多组不同规格的孔位，其中包含光孔与螺纹孔两种类型，孔位间距按照1-2-3标准块的通用模数设置，可适配不同规格的紧固件与定位销，满足多场景的装夹定位需求。材质设定上选用工业常用的45号钢作为基础材质，渲染时赋予金属哑光质感，还原真实金属工件的表面肌理，同时对孔壁、棱边等细节做了倒角处理，避免应力集中的同时符合实际加工的工艺要求。结构设计层面，该基准块的多孔布局实现了多方向的拓展连接能力，既可以作为独立的定位基准使用，也可与其他工装元件组合搭建复杂的装夹体系，建模过程中对所有孔位的深度、孔径参数做了标准化约束，确保模型可直接对接后续的加工生产流程。设计思路围绕工装的通用性与复用性展开，摒弃了专用工装的定制化结构，采用标准化孔系布局降低使用成本，同时保证块体的结构强度，在满足轻量化要求的前提下避免装夹过程中出现形变。渲染阶段采用柔和的工业场景布光，清晰展现各孔位的分布与结构细节，通过光影对比突出金属块体的立体感与加工质感，所有结构特征均做了可制造性校验，不存在无法加工的倒扣或薄壁结构，完全符合机械加工的工艺要求，可直接用于工装搭建的方案验证、加工模拟以及装配演示等场景。
