多联立式过滤单元集成滑轨安装架

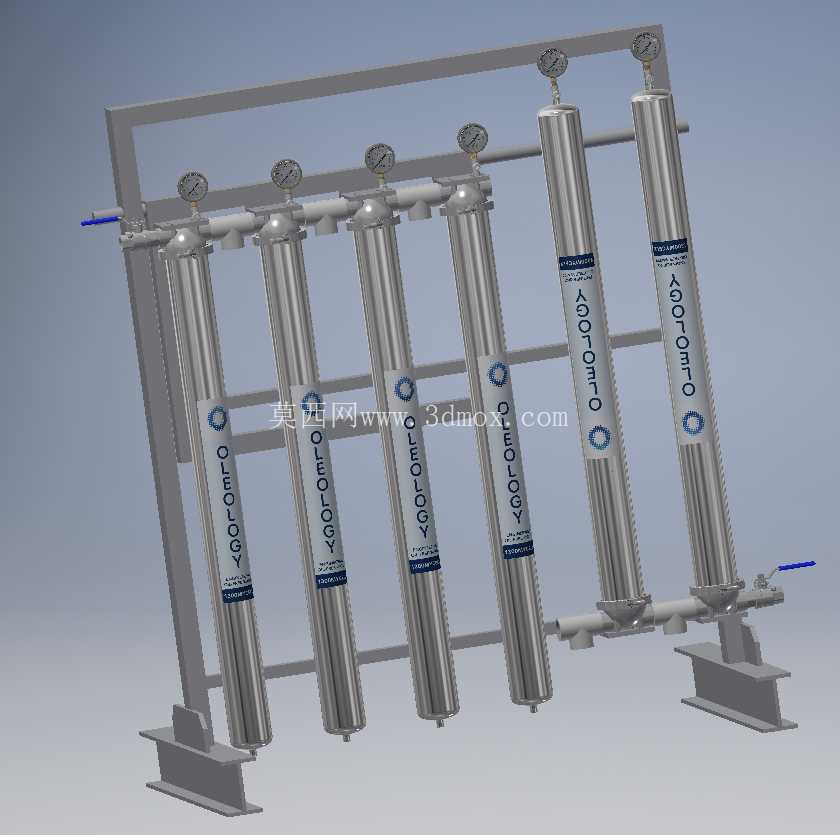

　　这套集成式过滤安装结构，主要面向流体处理工段的多介质并联过滤场景，可同时适配水处理、油路净化等不同流体的杂质截留需求，在小型流体处理工作站、移动式过滤撬装、实验室流体测试台架等场景中都能适配使用。整体采用立式排布的多滤筒并联布局，相比传统卧式过滤组，能在有限的横向占地空间内提升过滤通流面积，单组排布6支过滤滤筒，每支滤筒对应独立的压力表接口，可实时监测单支滤筒的进出口压差，方便运维人员判断滤材堵塞状态，及时更换滤芯避免通流效率下降。

　　安装框架采用方管焊接成型的滑轨式结构，滤筒外壳通过快装卡接结构固定在滑轨支架上，不需要额外焊接固定点位，后期更换滤筒或者调整滤筒排布间距时，只需要松开卡接件就能沿滑轨滑动调整位置，适配不同长度规格的过滤滤芯更换需求。滤筒外壳采用32mm通径的标准接口设计，进出口端预留标准快接法兰位，可直接对接现场的流体管路，不需要额外加工转接头，降低现场安装的改造成本。框架底部设计有带安装孔的支撑脚，可直接通过膨胀螺栓固定在地面或者撬装底座上，支撑脚的高度预留了150mm的底部操作空间，方便对接底部的排污管路，日常排污操作不需要俯身探入框架底部，提升运维操作的便利性。

　　顶部的汇流管路采用等径并联设计，每路进水端都预留独立阀门安装位，可单独切断单支滤筒的流体通路，在不停机的状态下完成单支滤芯的更换作业，适配连续生产的流体处理工况，避免停机更换滤芯造成的生产中断。框架侧面预留的手柄安装位，可适配手动换向阀门的安装，方便现场操作人员快速切换过滤通路，实现反冲洗、正常过滤、旁路直通等不同工况的快速切换。整体结构的安装边界控制在长1200mm、宽400mm、高1800mm范围内，可直接嵌入标准的撬装设备框架内，不需要额外拓展安装空间，对于空间紧凑的移动式过滤设备、小型车间流体处理站点的适配性较强。滤筒外壳采用光滑圆柱面设计，表面无多余凸起结构，日常清洁时可直接擦拭表面残留的流体污渍，不容易积留杂物，适配食品级流体处理、工业油路净化等不同洁净度要求的场景。
