气力输送用锥底袋式过滤装置结构设计

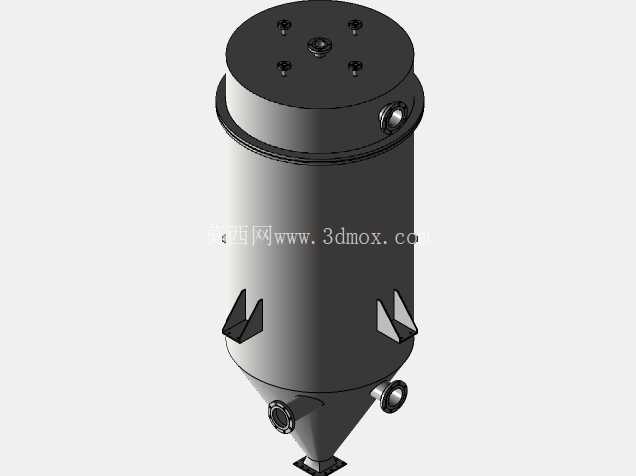

　　该过滤装置主要适配粉体气力输送生产线的末端气固分离环节，常见于粮食加工、化工粉体输送、建材粉料转运等工况，用来拦截输送气流中携带的固体粉料，避免粉料随尾气外泄造成物料损耗与车间粉尘污染，同时可保障后端引风设备的运行安全，减少粉料对风机叶轮的冲刷磨损。设备整体采用立式圆柱加锥底的结构形式，上部圆柱形腔体为滤袋安装腔，顶部采用快开式法兰压盖结构，压盖上均布紧固螺栓与中心排气接口，日常更换滤袋时只需松开顶部螺栓即可开启上盖，无需拆解周边管路，能大幅缩短滤袋维护的停机时间。上盖与筒体衔接处设置快装卡箍结构，配合密封胶条可实现腔体的承压密封，适配正压、负压两类气力输送系统的压力工况。

　　筒体下部的锥段采用大倾角锥壁设计，锥角设置符合粉体物料的安息角要求，被滤袋拦截下来的粉料会沿锥壁自然滑落至锥底，不会在锥段内壁出现积料架桥的问题，锥底设置的下出料接口可直接衔接旋转卸料阀或者储料仓，实现过滤收集粉料的连续排出。筒体侧壁设置的侧接口可作为含尘气流的进料口，切向进料的结构形式能让进入腔体的气流形成初步旋流，大颗粒粉料在离心力作用下先沿筒壁滑落至锥底，提前完成预分离，降低滤袋的过滤负荷，延长滤袋的使用寿命。筒体外侧焊接的三个支脚呈120度均布，支脚带三角加强筋结构，可直接通过膨胀螺栓固定在设备平台或者钢架基础上，安装时需保证设备整体垂直度偏差不超过千分之二，避免锥底积料偏斜导致排料不畅。

　　建模过程中对各部件的配合公差做了对应预留，法兰密封面、接口螺纹的尺寸均符合行业通用管路连接标准，可直接对接常规的工业输送管路，无需额外做转接设计。滤袋的安装尺寸、腔体内部的净空距离都按照实际运维需求做了优化，滤袋与腔体内壁预留足够的安装间隙，不会出现滤袋贴壁导致过滤面积不足的问题，顶部压盖的螺栓排布也预留了扳手操作空间，现场拆装时不会出现操作干涉。
