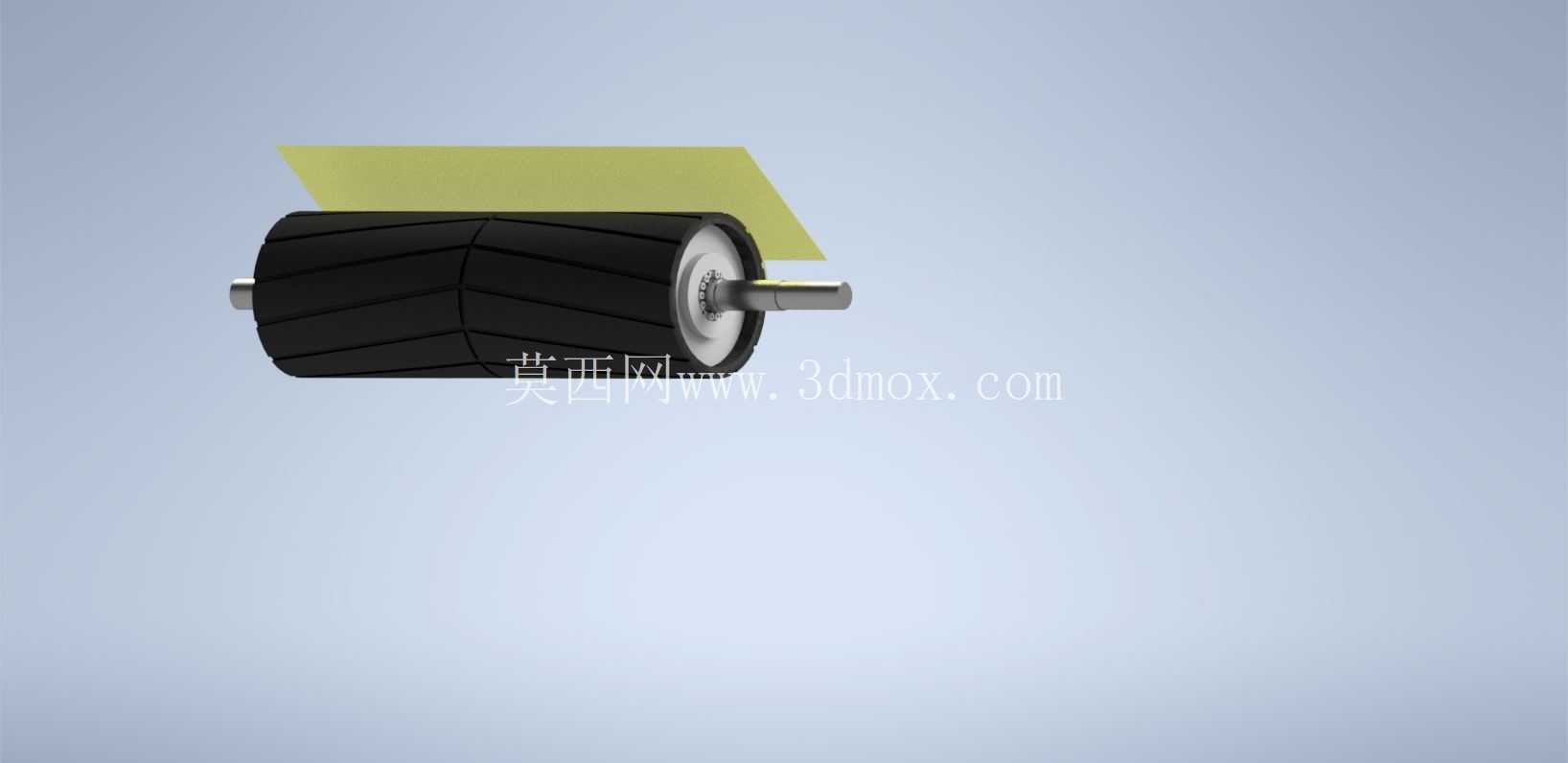

带菱形包胶层的273直径输送机驱动滚筒

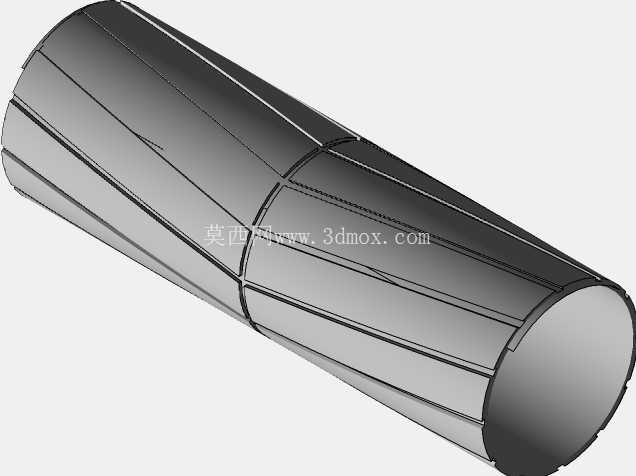

　　在散料输送、成件物料转运的各类工业场景里，驱动滚筒作为带式输送机的核心传力部件，直接决定整条输送线的运行稳定性与负载能力。这款直径273mm、辊面长度900mm的驱动滑轮，适配带宽800mm的普通织物芯输送带，可覆盖矿山、建材、仓储物流、粮食加工等多数常规带式输送场景的动力传递需求。从结构设计来看，辊面采用人字形菱形包胶层设计，这种纹路并非装饰性结构，而是通过增大橡胶层与输送带背面的接触摩擦力，避免重载启动、潮湿工况下出现输送带打滑跑偏问题，同时橡胶层本身可缓冲物料落料冲击，延长金属辊筒本体的疲劳寿命，包胶层的厚度预留了3-5mm的磨损余量，满足长期连续运行的损耗需求。

　　辊筒两端采用阶梯式轴头设计，安装侧的轴伸长度匹配常用的外装式电动滚筒配套轴承座、减速电机输出端的安装尺寸，无需额外加工转接套即可直接完成装配，轴肩位置设置了定位台肩，装配时可直接靠紧轴承内圈定位，省去现场调整轴系窜量的繁琐工序。设计过程中优先考虑了安装边界的适配性，辊筒总长度控制在1100mm以内，对应800mm带宽输送机的机架安装间距预留了足够的调节余量，两端轴承座的安装孔位匹配行业通用的130mm孔距标准，可直接替换同规格的老旧铸焊结构驱动滚筒，无需对原有输送机机架进行打孔、焊接改造。

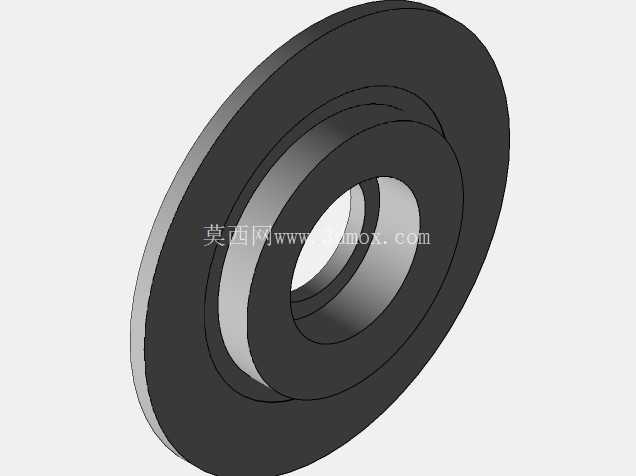

　　实际使用中，这类驱动滑轮通常布置在输送机的卸料端作为头部驱动，配合尾部改向滚筒形成输送带的闭合循环，包胶层的人字形纹路安装时需注意方向与输送带运行方向匹配，可顺带实现输送带表面粘附物料的自清洁效果，避免带料回程造成的沿线撒料问题。辊筒内部采用辐板焊接结构，相比传统的铸钢滚筒重量降低约22%，同时辐板上开设的减重孔兼顾了动平衡校正的操作空间，出厂前可通过在减重孔位置焊接平衡配重块，将辊筒的动平衡等级控制在G6.3级以内，适配1.6-2.5m/s的常规带速运行需求，避免高速运行时出现机架共振、轴承异常发热的问题。

　　轴头与辐板的连接位置采用了满焊后去应力处理，消除焊接残余应力带来的长期运行变形问题，轴头与轴承配合的位置做了磨削加工，表面粗糙度控制在Ra1.6以内，保证轴承装配后的配合精度，减少运行过程中的轴承异响、过早失效问题。
