高架输送线五吨级R600转弯收紧装置

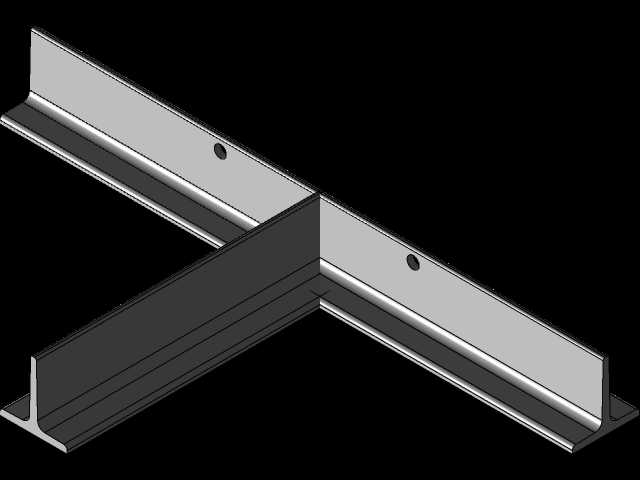

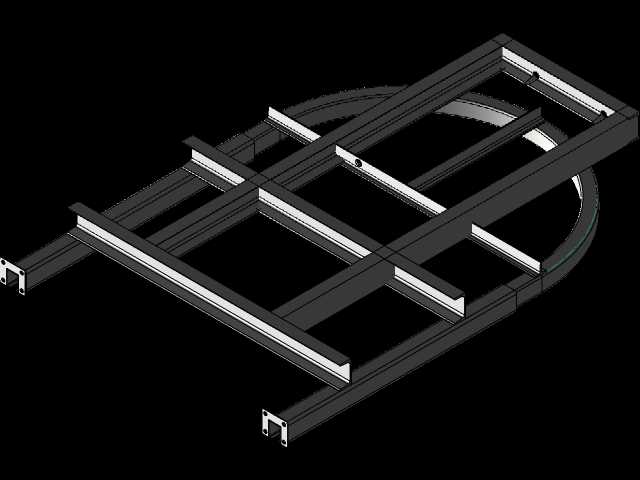

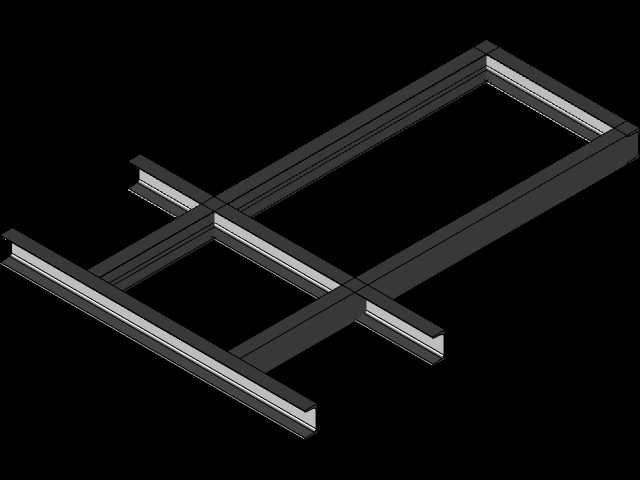

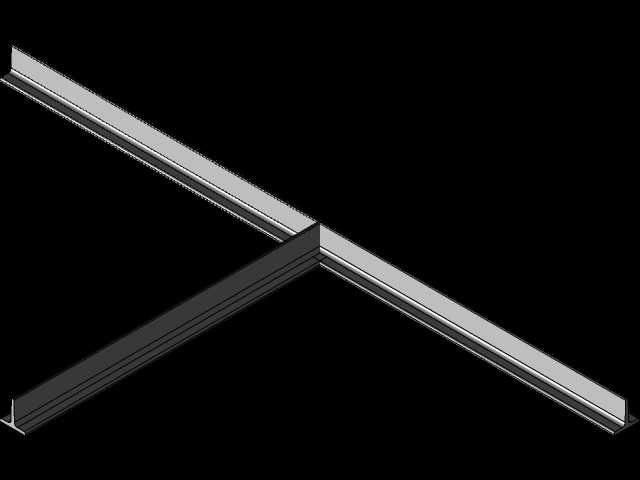

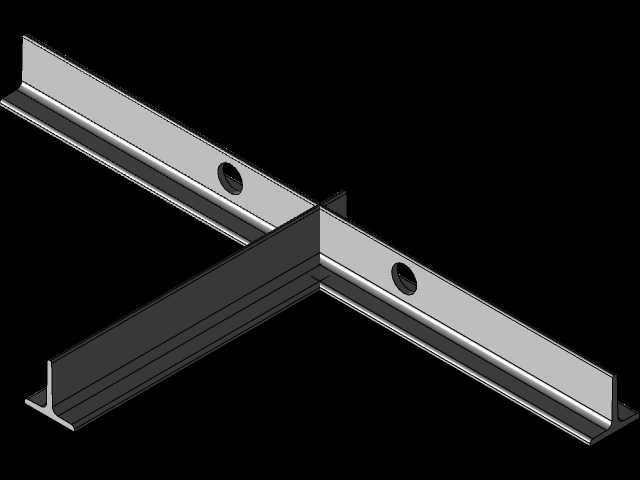

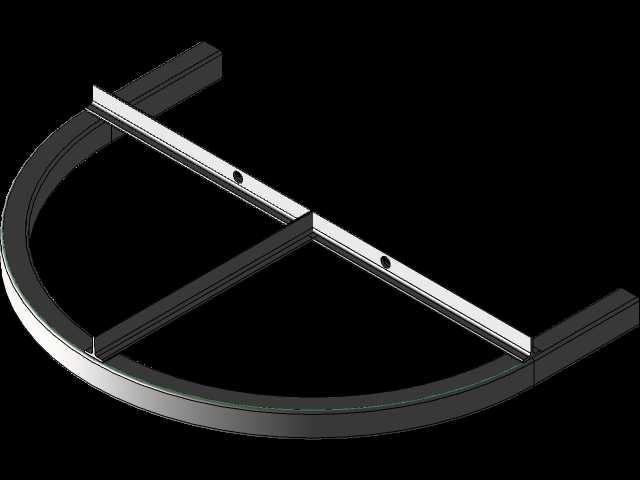

　　在散料、成件包装物的长距离高架输送场景中，转弯段的输送带张力控制一直是现场运维的核心痛点——尤其是承载5吨级载荷的输送线，转弯半径600mm的弧段极易出现输送带跑偏、侧边磨损、张力不均导致的物料撒漏问题，这套收紧装置正是针对该类工况做的定向结构设计。从结构布局来看，装置采用对称式型钢焊接框架作为承载基体，主体沿转弯弧段的切线方向布置，两段导向轨呈90度正交排布，弧段过渡处做了平滑的曲率衔接，完全匹配R600mm的转弯半径要求，安装时可直接与高架线的标准直线段导轨对接，无需额外加工过渡连接件。

　　装置的核心功能是为转弯段输送带提供持续可调的张紧力，区别于直线段的水平张紧结构，这套装置的张紧调节方向沿转弯弧的径向布置，可抵消输送带在弧段运行时产生的离心张力偏移，避免带体向弧段外侧滑移。设计阶段充分考虑了高架安装的边界限制，整体框架的外伸尺寸控制在标准输送线的侧装安全距范围内，不会超出高架廊道的通行净空，底部预留的安装孔位可适配常用的槽钢、H型钢高架支架，安装时无需对原有线体做大规模裁切改造。

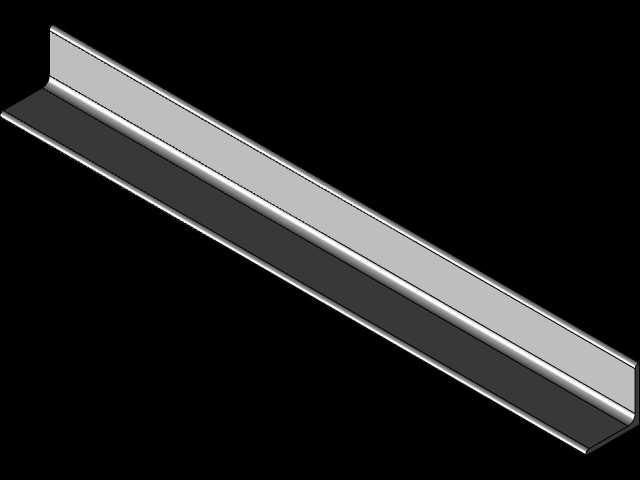

　　从受力角度分析，5吨级载荷下，转弯段的带体张力会比直线段高出30%左右，因此这套装置的导向轨采用加厚型钢轧制，轨面做了耐磨处理，可承受长期的带体摩擦，张紧调节端采用丝杠副结构，调节精度可达毫米级，运维人员可在不停机的状态下通过侧方的调节端微调张紧量，及时补偿带体运行产生的蠕变伸长。在实际应用中，这类装置多用于仓储物流的高架分拣线、生产车间的跨工序物料输送线、矿山地面的高架输料线的转弯节点，相比传统的重锤式张紧结构，这套装置的结构更紧凑，占用高架空间更小，不会出现重锤晃动带来的张力波动，同时张紧力的调节范围可覆盖5吨载荷下带体全生命周期的伸长量，无需频繁截带维护。

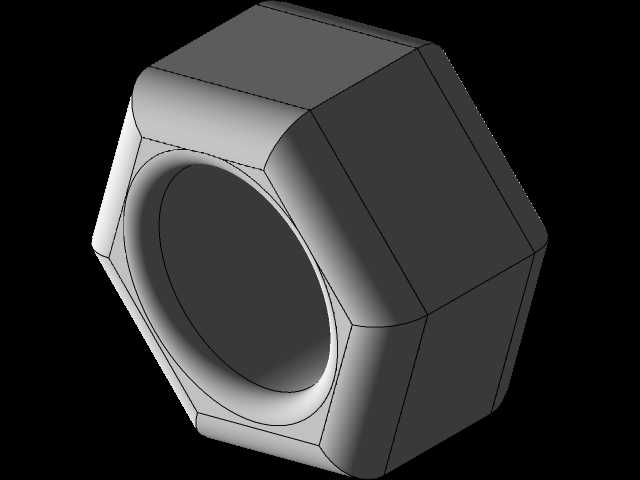

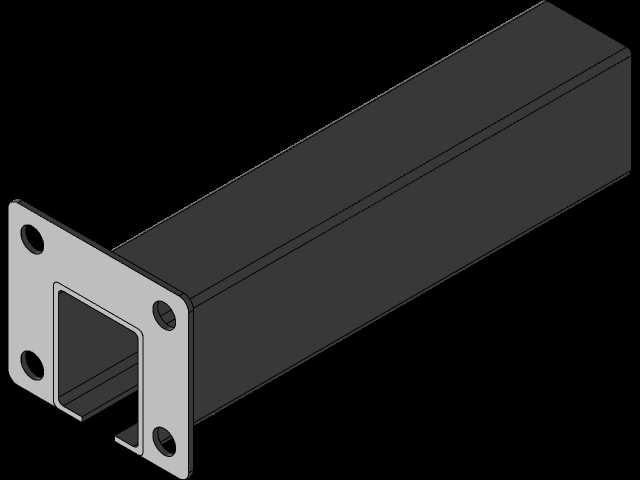

　　设计时还考虑了带体的运行轨迹约束，在转弯段的内外侧均设置了导向挡边，挡边与带体的间隙控制在2-3mm，既不会卡滞带体，又能有效限制带体的横向窜动，避免带边与支架硬摩擦导致的带体提前报废。整套装置的安装基准面与直线段导轨的基准面共面，安装时只需保证弧段导轨的曲率中心与设计转弯中心重合，即可保证带体在转弯段平滑过渡，不会出现卡顿、异响的问题。针对高架环境的运维需求，装置的所有调节部件均布置在廊道侧方的操作侧，运维人员站在廊道平台上即可完成张紧调节、磨损检查等日常操作，无需攀爬至线体下方，大幅降低高空作业的安全风险。从结构细节来看，导轨的连接端采用了标准的法兰对接结构，连接螺栓的位置做了沉头处理，不会突出轨面刮蹭带体背面，张紧丝杠的端部设置了锁止螺母，调节到位后可锁死位置，避免设备运行过程中丝杠松动导致张紧力下降。在载荷适配方面，这套装置可适配带宽500-800mm的普通输送带、防滑输送带，运行速度可覆盖0.8-2.5m/s的常规输送速度范围，完全满足多数高架输送线的工况需求。
